Материалы

Все материалы, доступные в модели, снова перечислены во входных данных дополнительного модуля расчета.

Действительные материалы

Цвет шрифта материалов дает вам информацию об использовании и пригодности материала в выбранном дизайнерском аддоне:

• Синий = материал не используется во всей модели
• Красный = материал не подходит для дизайна в активном аддоне
• серый = объекты из этого материала не выбраны для проектирования в активном аддоне
• черный = объекты с этим материалом, выбранные для дизайна в активном аддоне

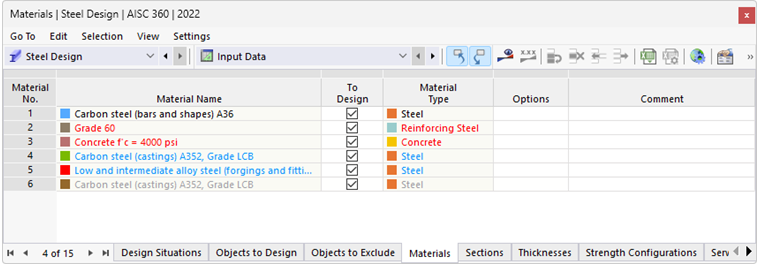

01 Цветовое выделение материалов для расчета стальных конструкций

В расчете стальных конструкций допускаются только материалы типа Сталь , в противном случае определены не все свойства, необходимые для расчета (см. Главу -6/000034 Материалы руководства RFEM).

Независимо от выбора флажка ' В разработке ', объекты с недопустимыми материалами не включаются в расчет (автоматическая классификация в разделе ' Недействительный/Деактивированный ', см. Также Объекты в разработке ).

Удаление материалов из дизайна

Для всех допустимых материалов можно деактивировать все объекты с этим материалом, сняв флажок «В расчет». Таким образом, эти объекты присваиваются столбцу «Недействительно/деактивировано» и удаляются из расчета (см. Объекты для расчета ).

Регулировка свойств материала

Свойства материала можно настроить в диалоговом окне редактирования материала. Измененные значения учтены в стальном расчете. Дважды щелкните строку или кнопку , чтобы перейти непосредственно к диалоговому окну редактирования материала.

03 Свойства материала S235 - Расчет стали по норме EN 1993

На вкладке « Основные » активируйте параметр «Материал, определенный пользователем», чтобы изменить свойства материала для стальной конструкции. Например, на вкладке « Значения материала » можно настроить жесткость и прочность материала в отдельных диапазонах толщины. В этом диалоговом окне также определяются частичные коэффициенты надежности для материала согласно соответствующему расчетному норме (например, γ_M0 и γ_M1 для EN 1993). Для этого выберите закладку «Расчет стали».

04 Частичные коэффициенты надежности для материала S235 - расчет стали по EN 1993

Опции

Столбец «Опции» таблицы включает значки для различных существующих настроек или измененных значений, поэтому вы можете быстро получить обзор и, например, определить скорректированные материалы.
