Nella tabella Oggetti da dimensionare sono elencati tutti i tipi di oggetti presenti nel modello che possono essere presi in considerazione per il dimensionamento dell'acciaio:
- Aste
- Set di aste
- Rappresentanti delle aste
- Rappresentanti dei set di aste
- Superfici (solo RFEM)
- Set di superfici (solo RFEM)

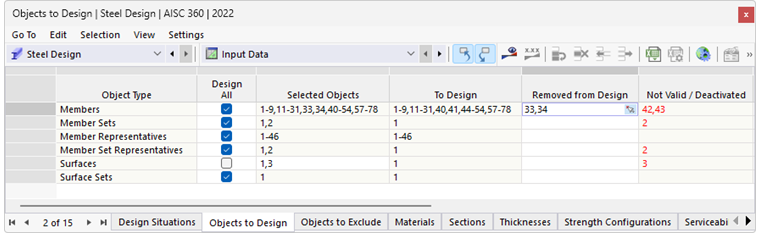

Oggetti da dimensionare
Il campo di controllo nella colonna 'Dimensiona tutto' permette di selezionare rapidamente tutti gli oggetti disponibili per il dimensionamento. Con questa opzione, l'immissione nella colonna 'Oggetti selezionati' viene bloccata. Qui vengono automaticamente inseriti i numeri di tutti gli oggetti del tipo di oggetto, ad esempio tutte le aste o tutte le superfici.
È anche possibile stabilire manualmente quali oggetti debbano essere dimensionati: disattivare il campo di controllo 'Dimensiona tutto' e quindi inserire i numeri degli oggetti rilevanti nella colonna 'Oggetti selezionati'. Tramite il pulsante
alla fine della cella, è possibile selezionare graficamente gli oggetti.
Rimuovere oggetti dalla dimensione
Se si desidera escludere un oggetto (valido) dal dimensionamento, inserirne il numero nella colonna 'Rimosso dal dimensionamento'. Di conseguenza, le voci nella colonna 'Da dimensionare' si riducono.
Oggetti non validi / disattivati
Le colonne 'Da dimensionare' e 'Non validi / disattivati' vengono solitamente riempite automaticamente. Vengono riconosciuti e disattivati per il dimensionamento tutti gli oggetti con proprietà non idonee al dimensionamento dell'acciaio. Questi includono, per esempio, aste in legno o calcestruzzo, aste con una sezione trasversale a parete spessa o superfici con uno spessore variabile. Vengono inoltre disattivati tutte le aste e le superfici che vengono dimensionate come set di aste o set di superfici (vedi capitolo Set di aste e Set di superfici).
Dimensionamento di aste del tipo 'modello superficie'
L'Add-On 'Dimensionamento acciaio' consente anche le verifiche di sezione per le aste del tipo modello superficie. La classe di sezione nonché le resistenze elastiche e plastiche della sezione trasversale vengono calcolate sulla sezione lorda, ignorando eventuali riduzioni della sezione (aperture dell'anima) e considerando i raggi di arrotondamento in modo analogo al tipo di asta 'trave'.
Gli sforzi vengono determinati a livello di tensione nel modello di superficie generato. Per le verifiche basate sulle forze interne, le tensioni vengono integrate sulla sezione trasversale. Per un confronto con il dimensionamento sull'elemento trave convenzionale, devono essere considerate le condizioni di supporto e di carico generate automaticamente che possono essere divergenti nel modello di superficie.
