Сечения

В таблице Сечения категории 'Стальное проектирование' перечислены все сечения, созданные в модели.

Допустимые сечения

Проектирование стальных элементов возможно для многих типов сечений. Цвет текста сечений указывает на их использование и допустимость. Цвета обозначают:

  • черный: сечение подходит для проектирования и используется в объектах, подлежащих проектированию
  • красный: сечение не подходит для проектирования стальных элементов
  • синий: сечение не используется в модели
  • серый: сечение не используется в объектах, подлежащих проектированию
Инфо

Для проектирования стальных элементов допустимы большинство сечений из категорий Стандартные, Тонкостенные, Составные и Балки. Эти сечения должны быть также назначены материалу типа Сталь.


Кроме того, можно проектировать тонкостенные сечения из программы расчета сечений RSECTION (см. раздел Сечения RSECTION). Категории отдельных сечений указываются в столбце 'Тип сечения' таблицы.

Объекты с недопустимыми сечениями не учитываются в проектировании – даже если для этого сечения активирован параметр 'Проектировать'. Они автоматически помечаются как 'Недопустимо / отключено' в таблице Объекты для проектирования.

Инфо

Проектирование составных сечений возможно только в случае возникновения сдвигового сцепления (т.е. взаимодействия) между элементами. Тогда также могут быть определены пластические величины сопротивления и сравниваться с внутренними усилиями. Составные сечения без сдвигового сцепления должны быть разделены на два отдельных стержня для проектирования.

Исключение сечения из проектирования

Для допустимого сечения вы можете исключить все объекты из проектирования, которым назначено сечение, отключив параметр 'Проектировать'. В этом случае эти объекты будут отмечены как 'Недопустимо / отключено' в таблице Объекты для проектирования и не участвуют в проектировании.

Классификация сечения (для EN 1993, NTC и SIA 263)

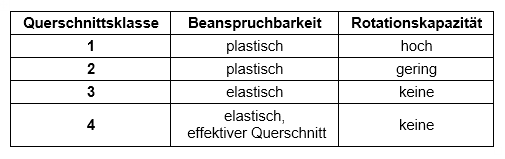

Классификация сечения в некоторых нормах включает ограничение несущей способности и способности к повороту из-за локального изгиба частей сечения. Если для сечения заданы отдельные поля, автоматическая классификация сечений активируется по умолчанию. Программа проверяет отношения c/t частей сечения, находящихся под сжатием, и относит сечение к классам 1 до 4.

Инфо

Для сечений Класса 4 в процессе проверки определяются эффективные значения сечений для учета влияния локального изгиба. Если отдельные поля для локального изгиба, соответствующие нормам, не заданы, сечение автоматически классифицируется как Класс 3 и оценивается упруго. Проверка отношений c/t и доказательство для локального изгиба не проводятся.

В списке столбца таблицы вы можете вручную установить класс сечения.

  • Класс 1/2: Проверка осуществляется с пластическим сопротивлением сечений без дополнительной проверки частей сечений c/t.
  • Класс 3: Выполняется упругая проверка без дополнительной проверки на локальный изгиб.
  • Класс 4 возможен: При проработке проверяется необходимость учета эффективных значений сечений. В зависимости от результата сечение классифицируется как класс 3 или 4 и проектируется соответствующим образом.

Проектирование холодногнутых сечений (для EN 1993 и AISC)

Холодногнутые сечения обычно требуют особых проверок в отношении локального изгиба и устойчивости сечений. Сечения типа 'Холодногнутые' и нормы проектирования EN 1993 автоматически проверяются по EN 1993-1-3 [1] (за исключением холодногнутых полых секций). По нормам проектирования AISC 360, холодногнутые сечения проверяются по AISI S100 [2].

Для других норм проектирования специфические проектирования холодногнутых сечений не реализованы.

Настройка сечения

При необходимости вы можете настроить свойства сечения в диалоговом окне редактирования. Для этого дважды щелкните по строке сечения или нажмите кнопку Открыть изменение диалога на панели инструментов таблицы.

Совет

Для моделирования и проектирования любых форм сечений мы рекомендуем использовать программу RSECTION.

В столбце таблицы 'Параметры' отображаются иконки для различных доступных настроек или модифицированных значений (см. изображение Таблица входных данных для сечений). Они предоставляют быструю сводку о используемых сечениях. Например, от иконка Тонкостенный сечении , присвоенная всем сечениям, рассчитываемым согласно теории тонкостенных конструкций.

Важный

Модификационные факторы жесткости, определенные в или , не учитываются при проверках в надстройке Стальное проектирование.

Замечания по определению напряжений

Проверки на основе напряжений сечения основываются на выбранной расчетной теории в сечении. Если для сечения активирован параметр 'Тонкостенной расчет', то как характеристики сечения, так и напряжения, используемые для проектирования, определяются по тонкостенной теории (TWA). Если эта опция не активирована, то характеристики сечения и напряжения рассчитываются на основе решения методом конечных элементов.

Основные напряжения для каждого определения напряжения обеспечивают хорошую основу для понимания значений напряжений, используемых в проверках. Вы можете проверить их в диалоговом окне редактирования сечения.

Сечения RSECTION

Возможности проектирования сечений из программы RSECTION зависят от моделирования сечения: если сечение имеет элементы, то автоматически создаются отдельные поля (части сечения), что позволяет определить эффективное сечение. Однако, если сечение определено с частями без элементов, то создание отдельных полей невозможно. Автоматическая классификация сечений в таком случае невозможна.

Использование другого сечения для проектирования

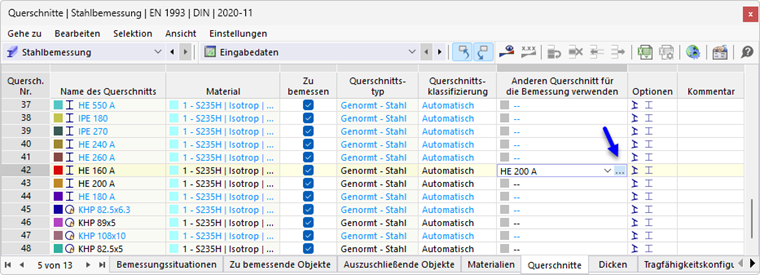

Вы можете использовать другое сечение для проектирования, не такое, как в расчетах RFEM: для этого перейдите в соответствующую строку в столбце таблицы 'Использовать другое сечение для проектирования'. С помощью кнопки Редактирование объекта вы можете импортировать сечение из библиотеки.

Важный

Эти изменения не оказывают влияния на внутренние усилия статического анализа. Они также используются для проектирования нового сечения.

Когда в столбце задано другое сечение, в контекстном меню доступны дополнительные опции. Вы можете передать новое сечение обратно в RFEM для его использования в статическом анализе. Также можно импортировать обратно первоначальное сечение в таблицу.

Оптимизация сечения

Надстройка Стальное проектирование предлагает возможность оптимизации стандартных сечений. При этой упрощенной оптимизации программа подбирает минимальное возможное сечение в пределах той же серии сечений, которое удовлетворяет всем проверкам с критерием проверки, ниже максимального допустимого использования, установленного в диалоге Глобальные настройки.

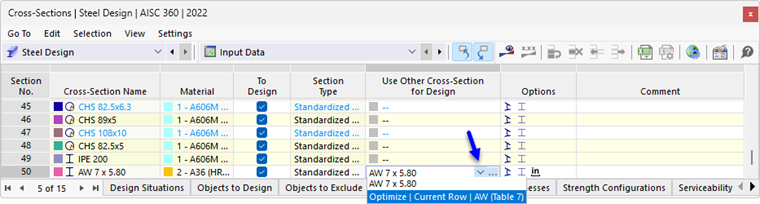

Чтобы оптимизировать сечение, щелкните по соответствующей ячейке в столбце таблицы 'Использовать другое сечение для проектирования'. В списке выберите опцию Оптимизация.

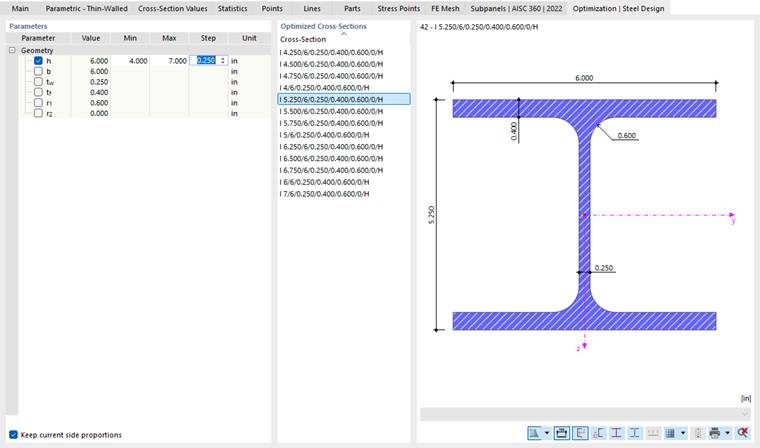

Для параметрического профиля откроется диалог редактирования сечения. На вкладке 'Оптимизация | Стальное проектирование' вы можете установить параметры для оптимизации.

Отметьте в столбце 'Геометрия' параметр (или параметры), который нужно изменить. В столбцах 'Мин' и 'Макс' вы можете ввести нижние и верхние границы параметра. 'Шаг' контролирует интервал, в котором размеры параметра варьируются в процессе оптимизации. Если требуется сохранить 'Пропорции сторон', установите соответствующий флажок и укажите параметры для оптимизации внешних размеров.

Для оптимизации сечений применяются те же условия, что и при использовании другого сечения (см. выше). Проверки выполняются для всех вариантов сечений с внутренними усилиями статического анализа. Затем оптимальный вариант отображается в столбце таблицы. Изменения в сечении не учитываются на жесткость и внутренние усилия в модели RFEM. Поэтому используйте возможности контекстного меню, чтобы передать оптимизированные сечения обратно в модель RFEM (см. изображение Контекстное меню с опциями для экспорта или импорта).

Инфо

Рекомендуется после первой оптимизации пересчитать внутренние усилия с измененными сечениями, а затем снова оптимизировать профили.

Обширная структурная оптимизация возможна с надстройкой Оптимизация & Оценка затрат / выбросов CO2.
