Общие настройки

Вызов глобальных настроек

Основные настройки для расчета на прочность стали управляются в диалоге 'Глобальные настройки'. Этот диалог в основном не зависит от нормы, который вы выбрали в основных данных модели. Однако значения по умолчанию могут отличаться.

Вы можете вызвать глобальные настройки одним из следующих способов:

1. Контекстное меню в записи навигатора 'Расчет стали'
2. Кнопка на панели инструмента таблиц для расчета стали

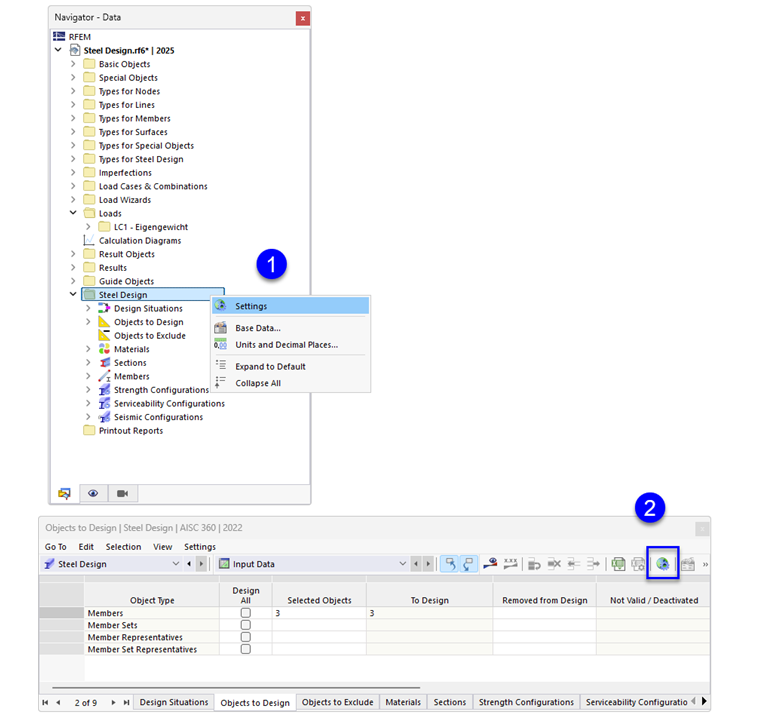

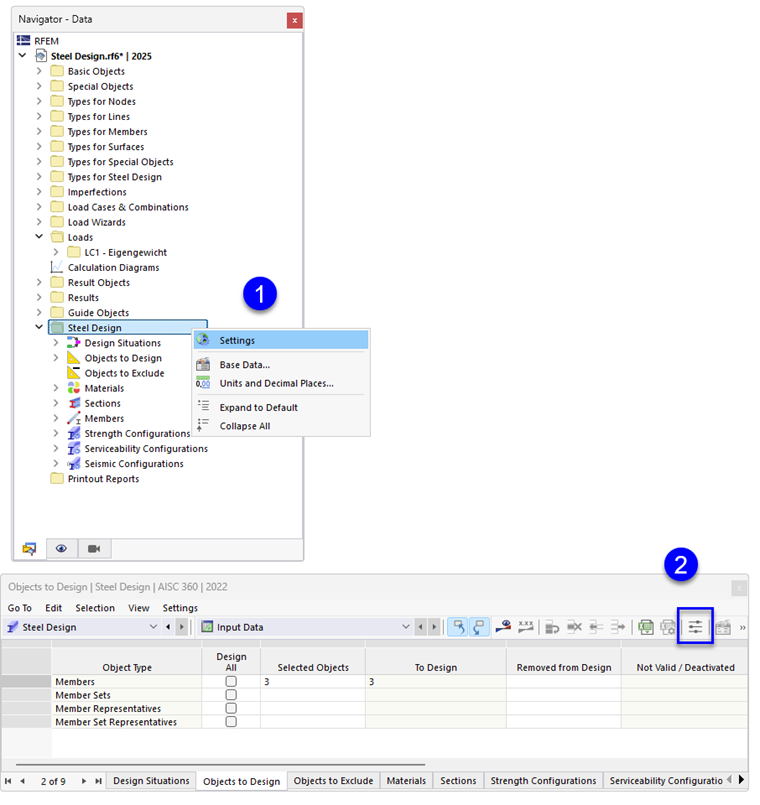

Открытие диалога 'Общие настройки'

Глобальные настройки

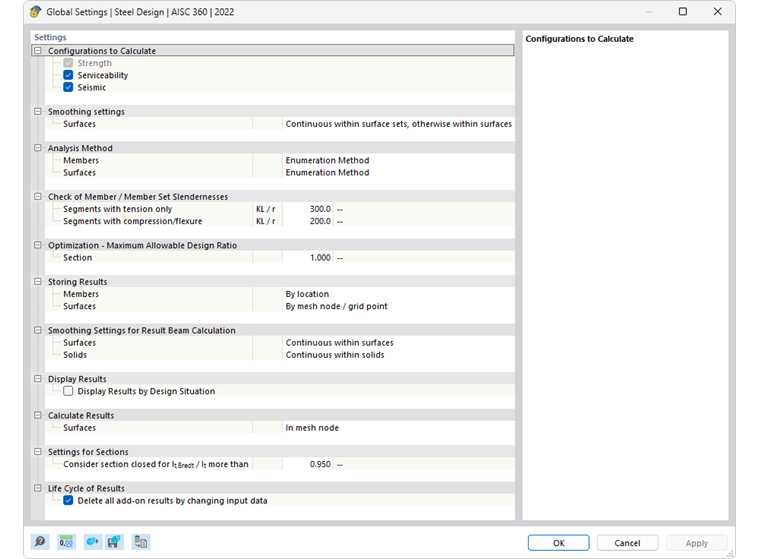

Диалоговое окно «Общие параметры» для расчёта стальных конструкций по EN 1993

Конфигурации для расчета

По умолчанию рассчитываются все доступные конфигурации. Если, например, вы хотите отказаться от проверки эксплуатационной пригодности, отключите опцию 'Эксплуатационная пригодность'. Это означает, что проверка эксплуатационной пригодности не будет проводиться, и ввод данных для расчета на прочность стали будет уменьшен соответственно.

Расчетные ситуации, связанные с отключенной конфигурацией, не будут учитываться при проверке. Назначение расчетных ситуаций регулируется в таблице расчетные ситуации.

Настройки сглаживания

Настройки сглаживания актуальны для расчета на прочность поверхностей. Напряжения определяются для узлов сетки конечных элементов и затем сглаживаются методом интерполяции. Это позволяет увидеть в графике плавное распределение результатов.

В списке доступны следующие настройки сглаживания:

• Постоянно в ячейках сетки
• Не сквозной
• Сквозной в пределах поверхностей
• Сквозной в пределах наборов поверхностей, иначе в пределах поверхностей (по умолчанию)
• Сквозной в пределах всех поверхностей

Отдельные возможности описаны в главе Сглаживание результатов руководства RFEM.

Методы расчета

В этом разделе вы можете контролировать, как внутренние усилия от нагрузок и результатирующих комбинаций будут передаваться для расчета на прочность. В списке доступны три метода расчета.

• Метод перечисления

Все нагрузки и результатирующие комбинации очередной расчетной ситуации рассчитываются индивидуально. Этот подход обычно дает наиболее точные результаты, но может привести к более длительным расчетным временам.

• Метод окружения

Сначала рассчитываются окружные (макс/мин) внутренние усилия всех нагрузок и результатирующих комбинаций очередной расчетной ситуации. Проверки затем производятся с этими внутренними усилиями. По сравнению с методом перечисления, это позволяет сократить расчетное время. Однако нельзя исключать, что будут покрыты все возможные конфигурации.

• Смешанный метод

Этот подход предлагает компромисс между двумя другими методами: вы можете установить верхний предел для вариантов расчетной ситуации для стержней и поверхностей, который будет рассчитываться методом перечисления. Как только количество нагрузок и результатирующих комбинаций превышает этот предел, расчет производится методом окружения.

Проверка соотношения гибкости стержней

В процессе расчета на прочность стали также проверяется соотношение гибкости стержней и наборов стержней при растяжении или сжатии и изгибе. Здесь вы можете установить пределы λ_lim. Если для стержней или наборов стержней длины продольной скрутки определены для сегментов, они учитываются при расчете соотношения гибкости. Оценка проводится в таблицах результатов для соотношение гибкости.

Оптимизация - максимально допустимая загрузка

Дополнение может проводить оптимизацию стандартных сечений (см. главу Сечения). При проверке возможных вариантов загрузка варианта сравнивается с заданным здесь максимальным значением.

Сохранение результатов

В моделях с несколькими тысячами объектов файлы результатов могут быть очень большими. В списке доступны два варианта, которые позволяют влиять на сохранение результатов расчета.

• По месту или По узлам сетки/узлы сетки

Максимальные результаты сохраняются для всех точек напряжения стержней и узлов сетки и точки сетки поверхности. Это соответственно влияет на размер файла.

• По объекту

Сохраняются только максимальные результаты каждого стержня или поверхности. Файл результатов становится значительно меньше.

Настройки сглаживания для расчета результирующего стержня

Результирующий стержень интегрирует внутренние усилия стержней, поверхностей или объемных тел. Для расчета в дополнении вы можете контролировать, какая настройка сглаживания будет использоваться при интеграции результатов. В списке доступны следующие варианты:

• Постоянно в ячейках сетки
• Не сквозной
• Сквозной в пределах поверхностей или объемных тел
• Сквозной в пределах наборов поверхностей или объемных тел, иначе в пределах поверхностей или объемных тел
• Сквозной в пределах всех поверхностей или объемных тел

Отдельные возможности описаны в главе Сглаживание результатов руководства RFEM.

Показывать результаты

Если установлен флажок 'Отображать результаты по расчетной ситуации', результаты отображаются в таблицах отдельно для каждой расчетной ситуации.

Вычисление результатов

Результаты поверхностей основаны на результатах в узлах сетки, которые готовятся для графического вывода с учетом настроек сглаживания. Как и для результатов статического анализа, вы можете в навигаторе - результаты выбрать, отображать ли значения в узлах сетки или в точках сетки поверхности (см. главу Значения результата на поверхностях руководства RFEM).

Две опции в списке касаются результатов в таблицах: с их помощью вы можете контролировать, выводятся ли значения для узлов сети или точек сетки. Сетка поверхности представляет собой независимый от сетки конечных элементов вывод в точках результата с регулярными интервалами (см. главу Поверхности руководства RFEM).

Настройки для сечений

В некоторых стандартах расчета есть разделы, которые применимы только для замкнутых или открытых сечений. Разграничение между открытыми и замкнутыми сечениями для общих форм сечения определяется через оценку доли Бредта I_t,Bredt в общем моменте инерции крутки I_t. Для замкнутых сечений момент инерции крутки почти полностью определяется долей Бредта.

Жизненный цикл результатов

Как только вы вносите изменения в входные данные, результаты расчета на прочность стали удаляются. Это гарантирует, что расчет базируется на правильных граничных условиях. Однако в некоторых случаях будет уместно оставить результаты (например, чтобы внести изменения в сложную модель, которые не будут влиять на расчет). В таком случае отключите флажок. При изменении теперь повторный расчет не выполняется. Все результаты, которые затрагивает это изменение, будут отображены красным шрифтом. Они могут быть недействительными. Только после нового расчета они будут обновлены.
