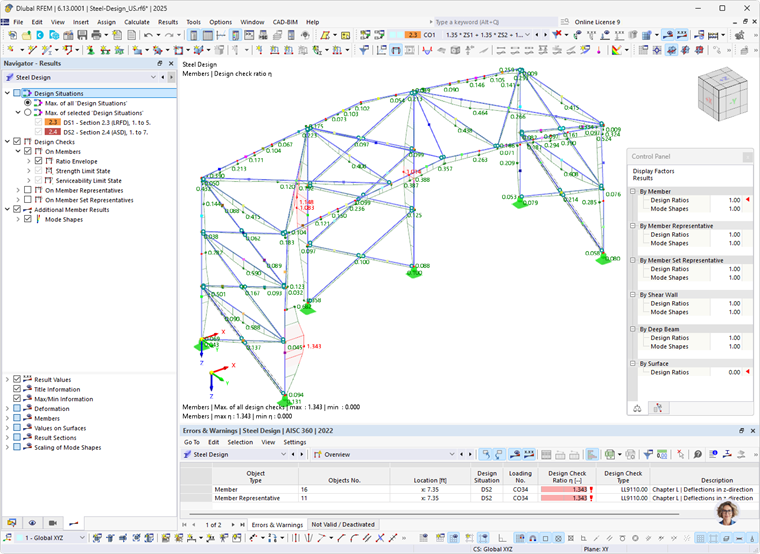

После расчета результаты выводятся по различным критериям в таблицах. Они также отображаются в графическом виде в рабочем окне на модели. 'Навигатор - Результаты' настроен на стальную проверку, так что вы можете управлять графическим отображением для различных видов проверки по мере необходимости.
Также вы можете просмотреть детали проверки с промежуточными значениями и формулами проверки. Кроме того, у вас есть возможность отображать распределение результатов по сечению с распределением напряжений.
В следующих подглавках представлены различные возможности, доступные для отображения и анализа результатов проверки. В главе документация описывается, как подготовить результаты для печатного вывода.
Объекты без результатов
Если результаты стержня или плоскости не отображаются, это может быть вызвано следующими причинами:
- Объект не выбран для проверки в таблице объекты для проверки.
- Результаты скрыты из-за настроек фильтрации.
Проверьте видимости и настройки фильтра для графических результатов в Навигаторе - Результаты. Если результат отсутствует в таблице результатов, проверьте установленные настройки фильтра в Менеджере таблиц результатов. Также обратите внимание на выбранные настройки синхронизации с графикой (например, есть возможность отображать только видимые или выбранные объекты). В диалоге детальные результаты все результаты доступны независимо от настроек фильтрации и выбора.
Для проверки проанализированных объектов подходят таблицы результатов обзор. Если объект признан недействительным из-за характеристик материала или сечения или отключен из-за использования наборов стержней, соответствующее сообщение будет отображаться в таблице результатов Не действительно / отключено.
Также проверьте в таблице ввода объекты для проверки, все ли объекты выбраны для проверки. Обратите внимание на назначение конфигураций проверки для отдельных объектов. Если объекту не назначена конфигурация проверки для состояния предела, для этого состояния предела проверка не выполняется (см. также главу стальная проверка).
