В RFEM функции расчетных ситуаций определяют, какие правила комбинирования применяются при создании комбинаций нагрузок и результатов для предельных состояний в соответствии с нормативами. Также вручную созданные комбинации можно назначить определенным предельным состояниям (см. главу Расчетные ситуации руководства RFEM).

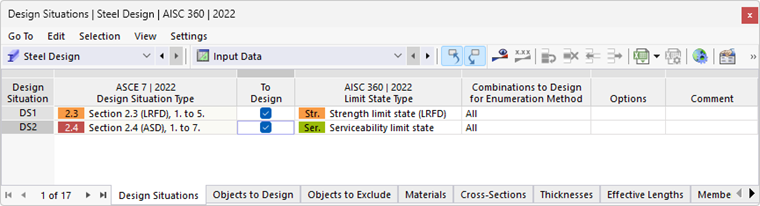

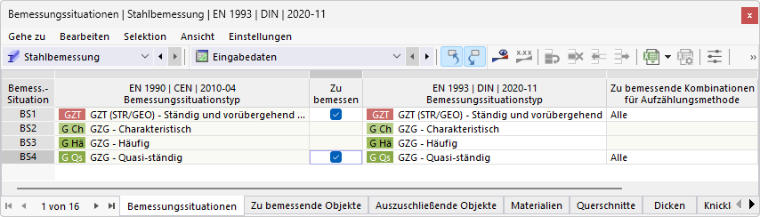

В таблице 'Расчетные ситуации' для стального проектирования перечислены все расчетные ситуации, определенные в модели. Здесь вы можете решить, учитывать ли и как учитывать конкретную расчетную ситуацию для стальных проверок.
Выбор расчетных комбинаций для стального проектирования

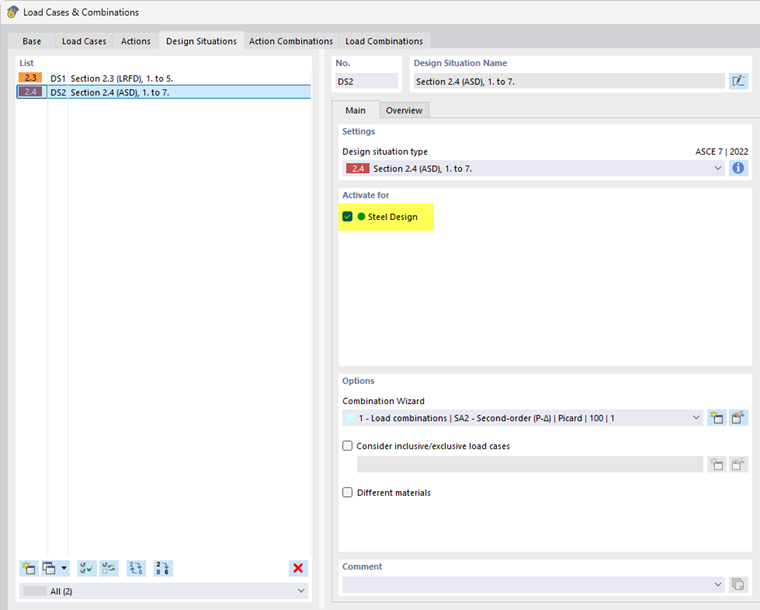

Поле 'К расчету' включено по умолчанию. Таким образом, все расчетные ситуации рассматриваются при стальном проектировании. Если расчет стальной конструкции для какой-либо расчетной ситуации не требуется, снимите флажок. Эта расчетная ситуация не будет учитываться в проверках. Выбор синхронизируется с настройками в диалоговом окне 'Нагрузочные случаи и комбинации'.

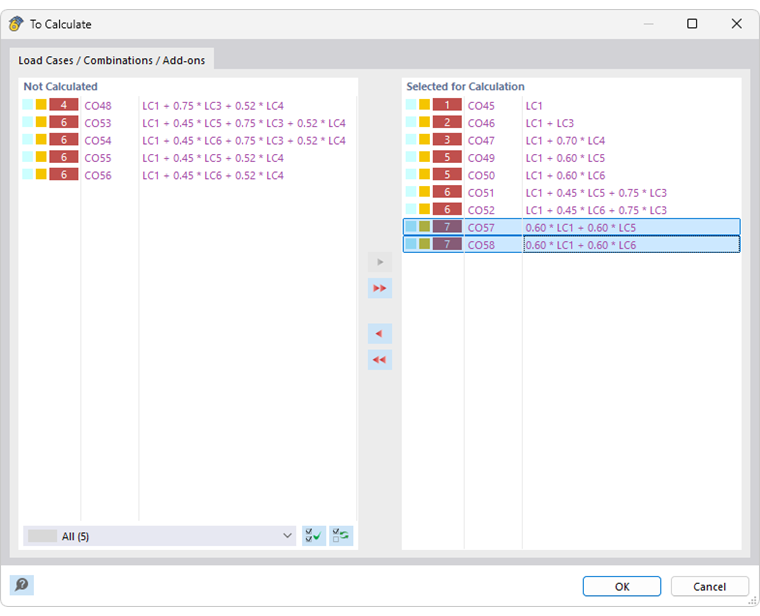

По умолчанию все комбинации учитываются для активированной расчетной ситуации. Однако в столбце таблицы 'Комбинации для расчета методом перечисления' можно задать определенные комбинации для расчетной ситуации: нажмите кнопку
, которая доступна при клике в ячейку, и выберите соответствующие комбинации в диалоге.
Назначение расчетных ситуаций

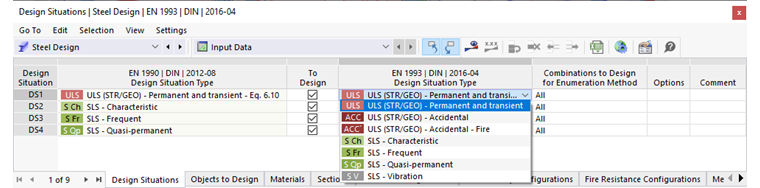

Расчетные ситуации сформированы на основе норм, которые были указаны для классификации случаев нагрузок (см. главу Нормы I руководства RFEM). Возможно, тип расчетной ситуации отличается от типа для проектирования. Однако обычно типы автоматически назначаются так, что комбинация эксплуатации из комбинации нагрузок также относится к типу 'эксплуатация' для расчетов. В столбце таблицы 'Тип расчетной ситуации' вы можете проверить это назначение и, при необходимости, скорректировать.
Доказательства, полученные в надстройке, зависят от типа расчетной ситуации. Например, если ни одна расчетная ситуация не имеет типа для эксплуатации, то эксплуатационные проверки не выполняются, а только проверки несущей способности. Для каждой расчетной ситуации выполняются только соответствующие проверки для данного типа расчетной ситуации.
Вы также можете активировать несколько расчетных ситуаций одного типа для расчетов, например, две расчетные ситуации для проверок несущей способности. Надстройка в этом случае выполнит проверки несущей способности для выбранных комбинаций обеих расчетных ситуаций.
Использование другого материала для расчетов

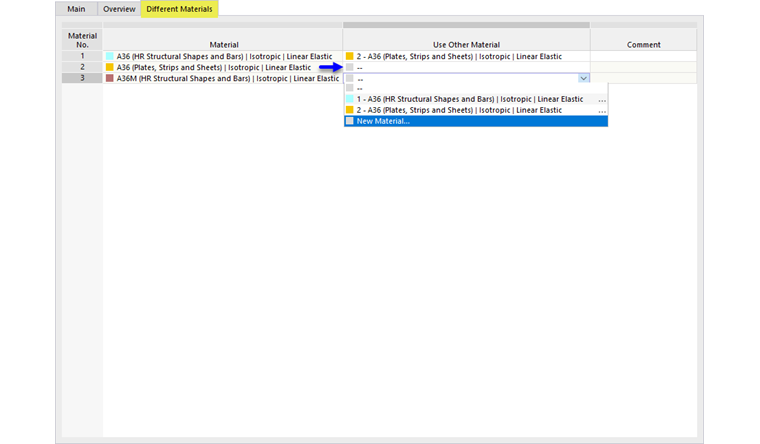

Опция 'Разные материалы' в диалоговом окне Нагрузочные случаи и комбинации позволяет изменить материалы для проверок расчетной ситуации. Если вы отметите флажок, вы можете определить альтернативы в новой вкладке.
Таким образом вы можете использовать разные параметры материалов для статического анализа и для проектирования.
