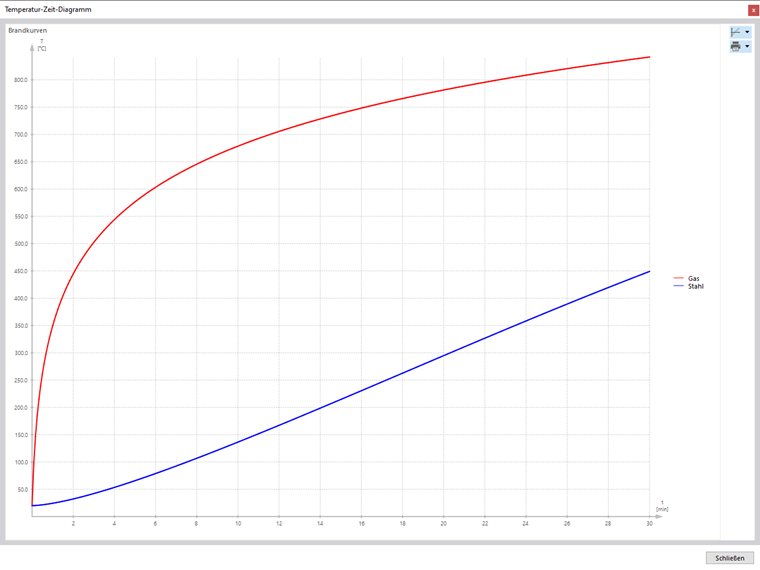

Для расчета противопожарной защиты можно рассчитать определяющую температуру стали во время расчета в аддоне Steel Design. Вы определяете основные параметры, а также температурную кривую, используемую в Конфигурация противопожарной защиты. После расчета можно отобразить температурные кривые для газа и стали на диаграмме температура-время .
Вы можете получить доступ к диаграмме температура-время, нажав кнопку
в Подробности расчета или используя ту же кнопку при выборе расчета огнестойкости в таблице результатов.

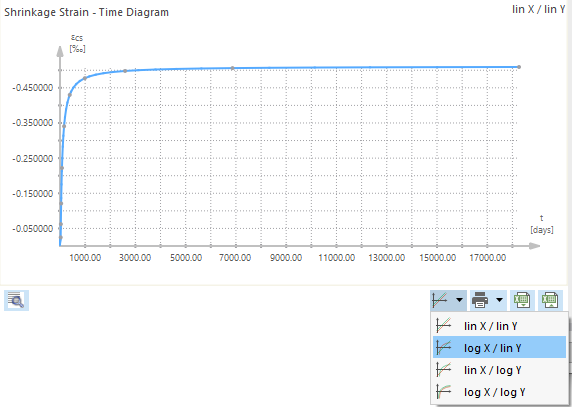

Используйте кнопку
для переключения ординат и абсцисс с линейного на логарифмический масштаб.
Например, если вы откроете диаграмму. Например, если вы хотите распечатать ее в протоколе результатов, нажмите кнопку
. Здесь доступны различные функции, которые описаны в соответствующем разделе руководства RFEM 6 и в главе Графическая распечатка. Обратите внимание на то, что распечатка данной графики доступна только в качестве моментального снимка и не обновляется автоматически даже при изменении модели.

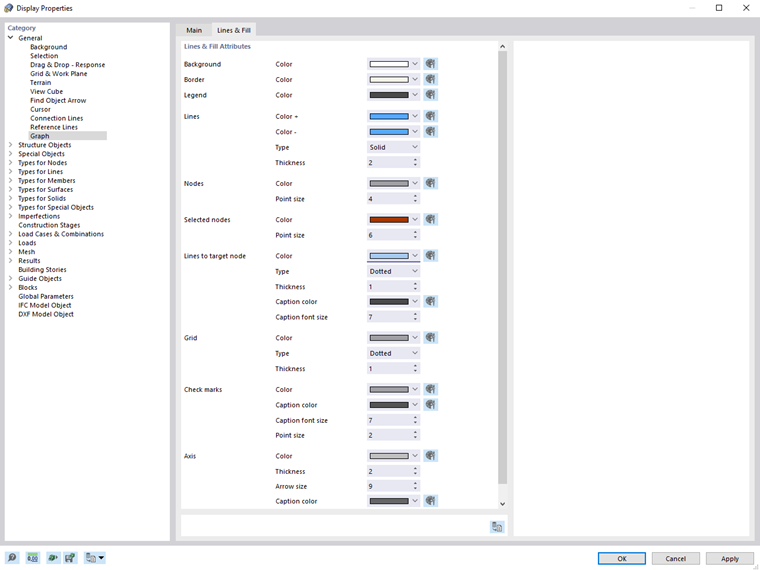

Щелкните правой кнопкой мыши по интерфейсу диаграммы, чтобы открыть контекстное меню, которое предоставляет дополнительные возможности для настройки диаграммы. Пункт меню 'Diagram Settings' ведет прямо к соответствующей записи в Display Properties . Помимо прочего, вы можете определить цвета и размеры шрифта, используемые в диаграмме.
