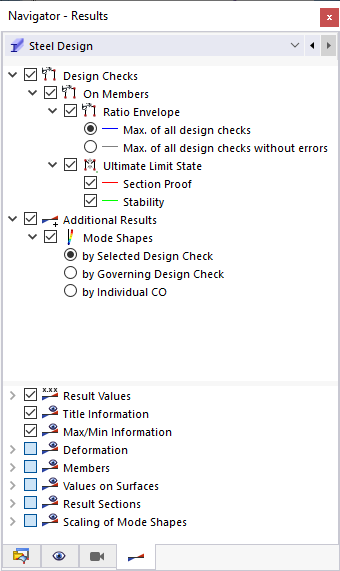

Оценка и также документация результатов расчета в основном осуществляются графически. Для отображения различных типов результатов на модели навигатор - результаты согласован с аддоном расчета. Проверка стали управляется в списке навигатора под типом результата Расчет стали.
Дополнительные настройки для типа отображения можно найти в нижней части навигатора результатов. Здесь, например, можно включить или выключить значения результатов, заголовочную информацию или информацию о Max/Min. В разделе 'Стержни' вы можете установить дополнительные параметры для формата отображения распределения результатов и показанных значений.
В категории Ситуации расчета вы можете определить, следует ли отображать максимальные результаты из всех ситуаций расчета (так называемые «Оболочка») или максимальные значения выбранных ситуаций расчета.
В категории Проверки выберите тип результата для стержней или поверхностей. Возможен множественный выбор; Эти результаты затем отображаются одновременно на модели (см. изображение графические результаты расчета стали).
В рабочем окне у вас есть такие же возможности выбора и оценки, как для статического анализа. Например, вы можете отображать сечения результатов для поверхностей.

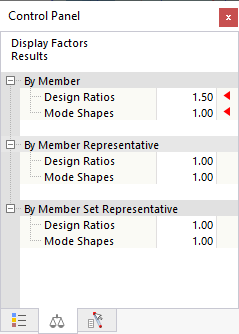

Панель управления
Панель управления также согласована с результатами расчета стали. Там вы можете настроить цвета распределений результатов для отдельных типов проверок. Это может быть необходимо, если несколько типов результатов отображаются одновременно.
Кроме того, в панели управления — как вы привыкли в статическом анализе — вы можете масштабировать факторы распределений результатов или задавать объекты для отображения результатов.
В следующих главах описаны типы результатов аддона расчета.
