Определяющие результаты

В этих таблицах результатов можно отобразить определяющие результаты расчета и соответствующие им внутренние силы. Доступны различные варианты сортировки (по стержням или блокам стержней и концам стержней).

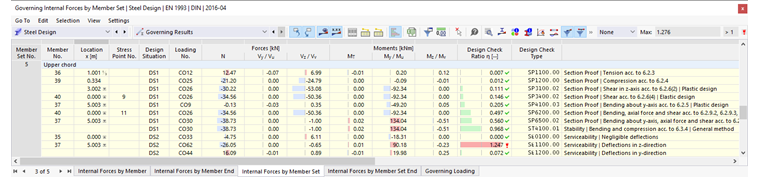

01 Таблица результатов Определяющие результаты в расчете стальных конструкций

В таблицах сначала показаны все доступные конструкции в соответствующем месте. Для этого есть вывод внутренних сил, которые приводят к максимальному соотношению в соответствующем расчете. Если вы хотите отобразить только внутренние силы, принадлежащие определяющему расчету в определенном месте, вы можете выбрать 'Макс' для соотношения в фильтре результатов.

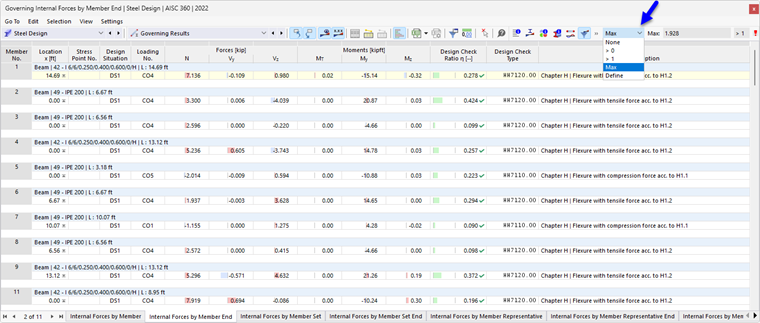

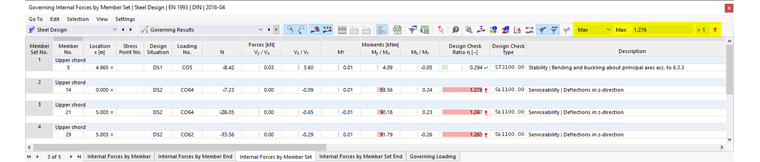

02 Таблица результатов Определяющие результаты в расчете стальных конструкций, фильтр результатов для максимального расчета для каждого объекта

Внутренние силы определяющих расчетов на концах стержней или блоков стержней могут дать вам представление о том, какое сочетание нагрузок может быть определяющим в данном месте, например, для расчета соединения.

Диспетчер таблиц результатов предоставляет дополнительные возможности фильтрации по предельному состоянию (предельное состояние по несущей способности или предельное состояние по пригодности к эксплуатации) и типу расчета (расчет сечения или расчет на устойчивость).

дальнейшие возможности настройки фильтров (проверка нагрузки или расчет)
->
