Дополнение по проектированию стальных конструкций полностью интегрировано в RFEM или RSTAB. Поэтому вы можете использовать все известные возможности из основной программы для документирования графических результатов использования и проверок. Общий метод подготовки графики для печати описан в разделе Графика руководства RFEM.
Графика рабочего окна
В разделе Графика для проектирования стальных конструкций представлены различные типы результатов, которые доступны в графическом виде для стержней и плоскостей. Вы можете напрямую распечатать текущий вид с помощью функции печати или передать его в протокол печати.

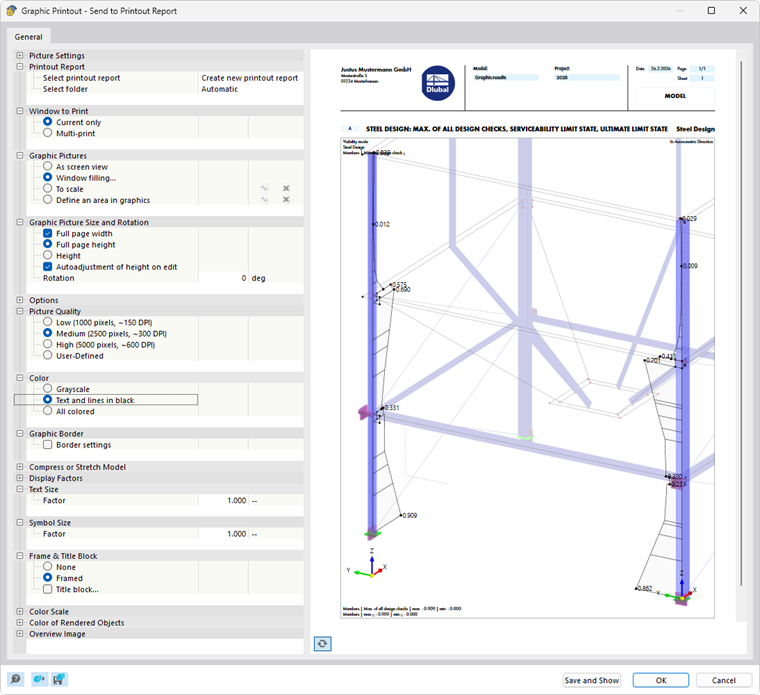

Настройте параметры печати для изображения в диалоге 'Графическая печать' как обычно.

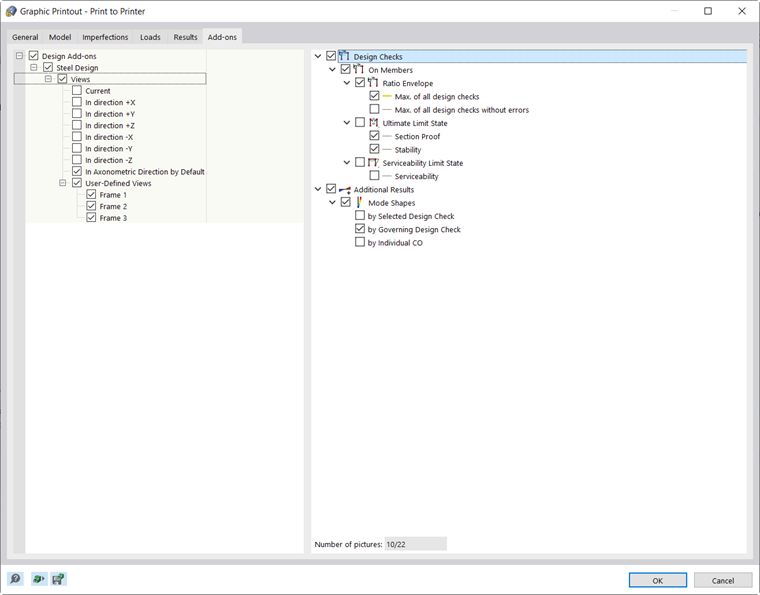

Если вы активируете опцию Множественная печать в категории 'Какие окна', в закладке 'Дополнения' вы можете задать параметры для печати нескольких окон или серийной печати графики (см. раздел Использование множественной печати руководства RFEM). Графика будет размещена в протоколе печати в разделе с результатами проектирования стальных конструкций.
Детали проверки и распределения результатов

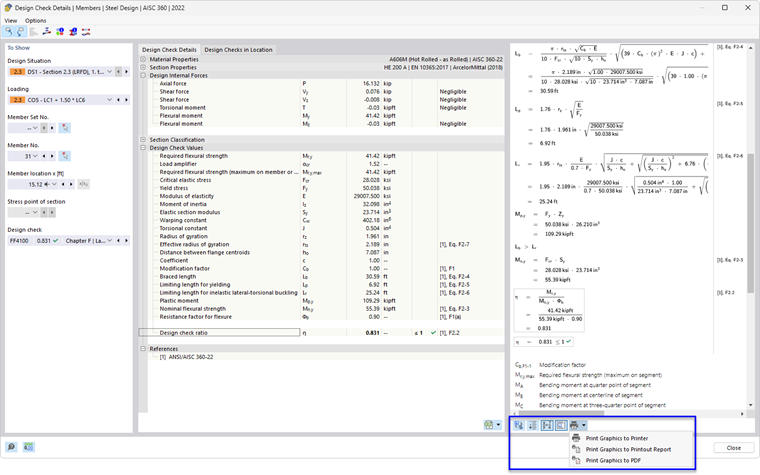

Также в диалогах деталей проверки и распределениях результатов имеются доступные функции печати. Следующие графики вы можете непосредственно распечатать, сохранить в формате PDF или передать в протокол печати:
- Представление формул Детали проверки
- Распределения результатов в сечении
- Распределения результатов в точке плоскости
- Распределения результатов на стержне или группе стержней
- Диаграммы температуры-времени
