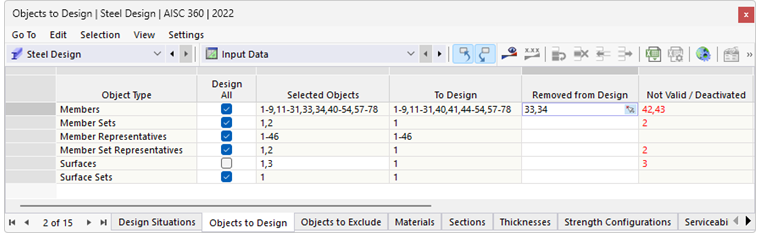

V tabulce Dimenzované objekty jsou uvedeny všechny typy objektů přítomných v modelu, které přicházejí v úvahu pro ocelové dimenzování:
- Pruty
- Sady prutů
- Reprezentanti prutů
- Reprezentanti sad prutů
- Plochy (pouze RFEM)
- Sady ploch (pouze RFEM)
Dimenzované objekty
Kontrolní políčko ve sloupci 'Vše dimenzovat' umožňuje rychle vybrat všechny dostupné objekty pro dimenzování. Tím se zablokuje možnost zadávání ve sloupci 'Vybrané objekty'. Tam se automaticky zapíší čísla všech objektů typu objektu, například všechny pruty nebo všechny plochy.
Můžete však také ručně určit, které objekty mají být dimenzovány: Deaktivujte kontrolní políčko 'Vše dimenzovat' a zadejte čísla relevantních objektů do sloupce 'Vybrané objekty'. Pomocí tlačítka
na konci buňky můžete objekty vybrat také graficky.
Odstranění objektů z dimenzování
Pokud chcete vyloučit (platný) objekt z dimenzování, zadejte jeho číslo do sloupce 'Odstraněno z dimenzování'. Položky ve sloupci 'Dimenzovat' se odpovídajícím způsobem zredukují.
Neplatné / deaktivované objekty
Sloupce 'Dimenzovat' a 'Neplatné / deaktivované' se obvykle vyplnějí automaticky. Všechny objekty s vlastnostmi, které nejsou vhodné pro ocelové dimenzování, jsou rozpoznány a deaktivovány pro dimenzování. To jsou například pruty ze dřeva nebo betonu, pruty s tlustostěnným průřezem nebo plochy s proměnlivou tloušťkou. Stejně tak jsou deaktivovány všechny pruty a plochy, které jsou dimenzovány jako sada prutů nebo ploch (viz kapitola Sady prutů a Sady ploch).
Dimenzování prutů typu 'Plošný model'
Doplňek 'Ocelové dimenzování' umožňuje také posouzení průřezu pro pruty typu Plošný model. Průřezová třída i elastické a plastické odolnosti průřezu jsou přitom vypočítány na hrubém průřezu s vyloučením případných redukcí průřezu (otevření vnějších žeber) a s přihlédnutím k poloměrům zaoblení analogicky k typu prutu 'Trám'.
Zatížení se nejprve určí na úrovni napětí na generovaném plošném modelu. Pro posouzení založené na vnitřních silách se napětí integrují přes průřez. Pro srovnání s dimenzováním na konvenčním trámovém prvku musí být zohledněny automaticky generované a případně odlišné podmínky uložení a zatížení na plošném modelu.
