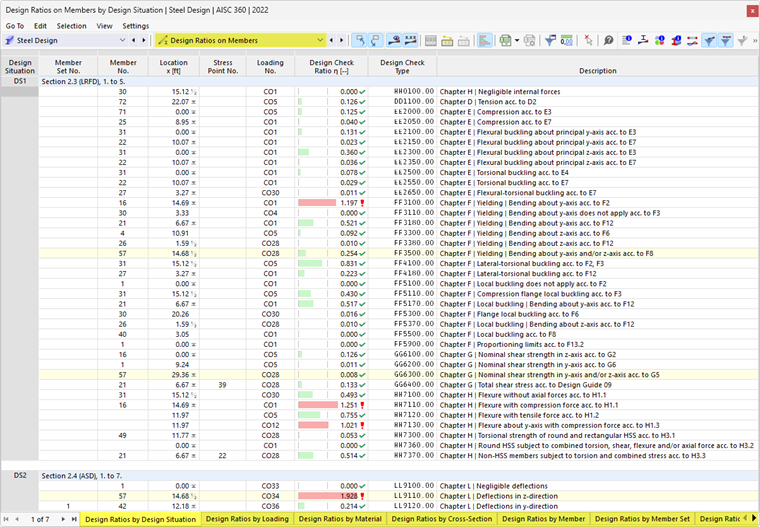

Таблицы результатов категории Использования на стержнях содержат данные о выполненных проверках с соответствующими степенями использования.
Результаты стержней отсортированы в закладках по следующим критериям:
- Нагрузки (ситуации проектирования, комбинации нагрузок)
- Свойства стержней (материалы, сечения)
- Объекты (наборы стержней, стержни, положения x на стержне)

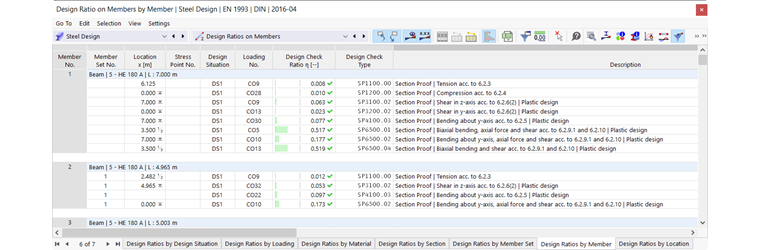

Номер набора стержней / Номер стержня
Для каждого критерия проверки указывается номер набора стержней (если производится оценка) и номер стержня, имеющего наибольшее использование.
Положение x
Указывается положение x на стержне, для которого было найдено максимальное использование. Для табличного вывода важны следующие положения x:
- Начальные и конечные узлы
- Промежуточные точки стержня (если определены)
- Деление стержня согласно Настройки сети для стержней
- Экстремальные значения внутренних усилий
Ситуация проектирования
Этот столбец указывает номера Ситуации проектирования, для которых имеются отдельные степени использования.
Нагрузка
Указываются номера комбинаций нагрузок или результатов, которые являются основными для соответствующих проверок.
Критерий проверки
В этом столбце указаны условия проверки согласно Стандарт. Степень соответствующего использования выражается длиной цветного столбца.
Тип проверки
Каждая проверка обозначается идентификатором с номером. Например, проверки сечения по Еврокоду имеют идентификатор 'SP', проверки устойчивости имеют идентификатор 'ST', а проверки пригодности к эксплуатации имеют идентификатор 'SE'. Тип проверки объясняется в столбце Описание.
Формула проверки
Этот столбец можно активировать в Менеджер таблиц результатов. Он указывает уравнения стандарта, по которым производятся проверки.
Описание
Каждая проверка объясняется коротким описанием с ссылкой на главу в стандарте.
Детали проверки для определенного использования вы можете отобразить с помощью кнопки
или двойным щелчком в строке.
Фильтрация результатов по предельному состоянию

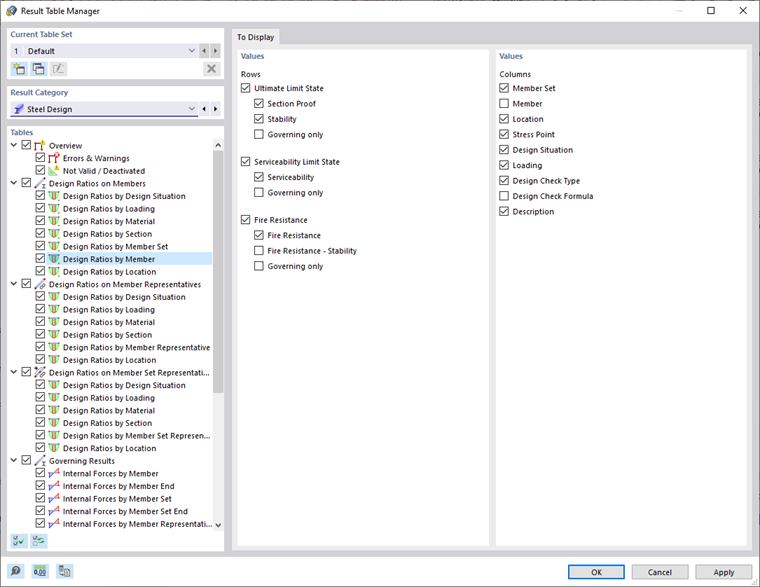

Если в таблице нужно отобразить только результаты для определенных предельных состояний или видов проверок, установите соответствующие фильтры в Менеджер таблиц результатов. Например, можно отобразить только результаты для проверок устойчивости, отключив все строки, кроме Устойчивости.
Также кнопки в панели символов таблицы дают возможность быстро скрыть или показать результаты для определенных предельных состояний. Они доступны, если имеются проверки для соответствующих предельных состояний.
|
Показывает или скрывает результаты для предельного состояния несущей способности |
|
Показывает или скрывает результаты для предельного состояния пригодности к эксплуатации |
|
Показывает или скрывает результаты проверок на огнестойкость |
|
Показывает или скрывает результаты сейсмических проверок |
Фильтрация результатов по использованию

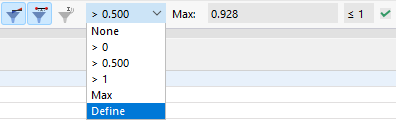

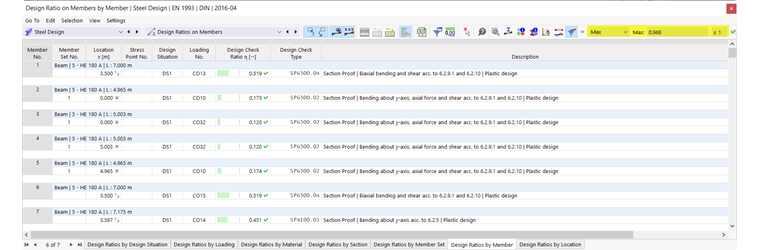

Список справа в панели символов таблицы дает возможность фильтровать таблицы по степеням использования. С опцией Макс выводится только основной проверка для каждого объекта.
Также можно использовать критерий фильтрации, заданный пользователем. Для этого воспользуйтесь опцией Определить в списке. Откроется диалог Менеджер таблиц результатов с закладкой Критерии - Значения. Установите условие, например, чтобы показывались только использования, превышающие определенное значение.
В главе Фильтрация табличных данных результатов руководства RFEM описано, как установить условия для значений таблиц.
Оптимизация сечения
Если проверки для сечения не выполнены, можно позволить программе оптимизировать сечение. При этом ищется минимальное возможное сечение в той же серии сечений, которое удовлетворяет требованиям. Выполните следующие действия:
- Установите категорию таблицы Входные данные для проектирования стали.
- Перейдите к таблице Сечения.
- Щелкните в соответствующей ячейке столбца таблицы Использовать другое сечение для проектирования.
- Откройте список и выберите опцию Оптимизировать (см. изображение Оптимизация сечения).
#
