Расчёт стальных конструкций

Записи категории Расчет стали в навигаторе (см. рисунок Kategorie 'Stahlbemessung' im Navigator) и в таблице (см. рисунок Bemessungssituationen für Stahlbemessung) управляют основными назначениями для расчета стали: здесь можно задать, какие объекты должны быть рассчитаны, проверить свойства объектов, такие как материалы и сечения, а также назначить расчетные конфигурации. Исходные данные в табличной форме также служат основой для документации в Ausdruckprotokoll.

Использовать входные таблицы

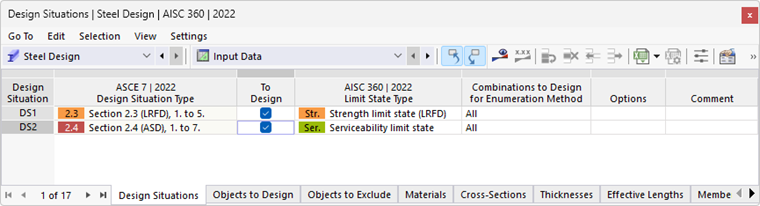

Расчётные ситуации для стального проектирования

Для работы во входных таблицах вы можете использовать функции, известные из RFEM. Они описаны в главе Tabellen руководства RFEM.

Специфические таблицы, относящиеся к дополнению, описаны в следующих подразделах:

• Bemessungssituationen
• Zu bemessende Objekte
• Auszuschließende Objekte
• Materialien
• Querschnitte

Таблицы с функциями, служащими "типами" для расчета, описаны в следующих подразделах:

• Knicklängen
• Randbedingungen
• Lokale Stabquerschnittsreduzierungen

Назначить расчетные свойства

Для расчета стали вы можете определить несколько типов с определенными свойствами, а затем назначить их объектам как Bemessungseigenschaften. Однако при вводе расчетных свойств также можно создавать такие типы объектов. Таким образом, у вас есть следующие возможности:

• В диалогах типов в разделе Zugewiesen an укажите номера соответствующих объектов (см. диалог Neue Knicklängen).
• Внесите номера объектов во входные таблицы типов.
• Назначьте тип в диалоге стержня или группы стержней на вкладке Bemessungsarten или определите новый тип объекта.

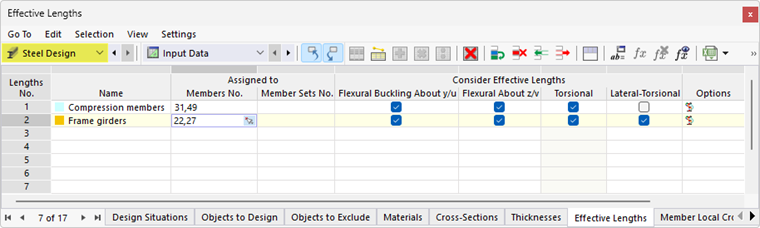

Придание стержню типа эффективной длины для расчёта стальных конструкций в таблице

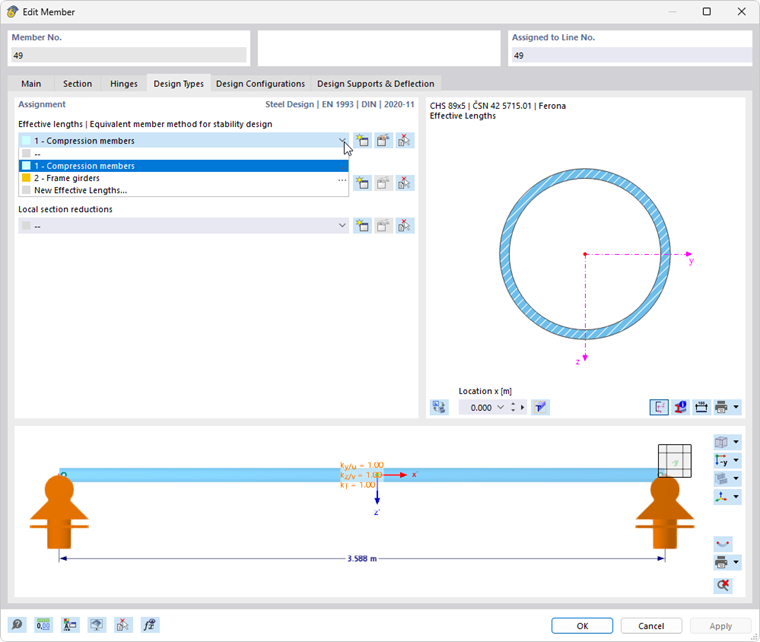

Задание типа расчётной длины для стержня в диалоге

Выберите в списке уже определенную запись (см. рисунок Knicklängentyp einem Stab zuweisen). Кнопка позволяет создать новый тип. С помощью кнопки вы можете графически выбрать другой объект, чтобы перенять его свойства для расчета стали. Если вы хотите отредактировать выбранную запись, используйте кнопку .

Показать параметры для расчета стали в модели

Следующие расчетные свойства стержней можно графически отобразить в модели:

• длины потери устойчивости стержней
• граничные условия
• локальные уменьшения сечения стержня

Соответствующие параметры отображения вы найдете в категории Modell → Stahlbemessung в Navigator - Anzeige. Это позволяет вам хорошо проверить, правильно ли назначены расчетные свойства.

Опции изображения свойств расчёта стержней

Параметры навигатора можно также использовать для Grafikausdruck.

Использовать расчетные конфигурации

Детальные настройки по отдельным проверкам задаются в так называемых "расчетных конфигурациях". Для каждого предельного состояния существует отдельная расчетная конфигурация, в которой управляются нормативные правила. Здесь можно, например, задать предельные значения или различные опции проверки. Доступны только те расчетные конфигурации, которые активированы в диалоге Globale Einstellungen для выбранного Norm.

• Tragfähigkeitskonfigurationen
• Gebrauchstauglichkeitskonfigurationen
• Brandschutzkonfigurationen
• Erdbebenkonfigurationen

Назначить расчетную конфигурацию

Расчетные конфигурации (как и расчетные свойства) организованы как "типы": для каждой категории конфигурации вы можете создавать записи с различными параметрами. Затем эти типы вы назначаете соответствующим объектам. У вас есть следующие возможности:

• В диалогах отдельных конфигураций в разделе Zugewiesen an укажите номера соответствующих объектов (см. диалог Tragfähigkeitskonfiguration bearbeiten).

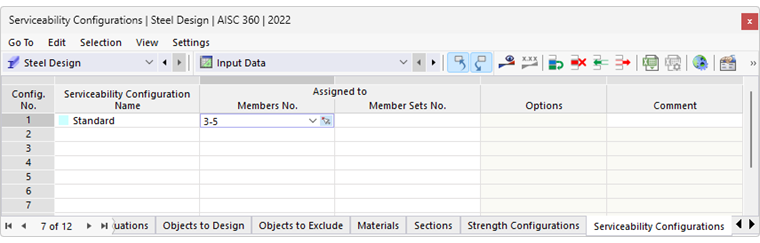

• Внесите номера объектов во входные таблицы Konfigurationen (см. таблицу Gebrauchstauglichkeitskonfigurationen).
• Назначьте конфигурацию в диалоге стержня, группы стержней или пластины на вкладке Bemessungskonfigurationen или определите новую конфигурацию.

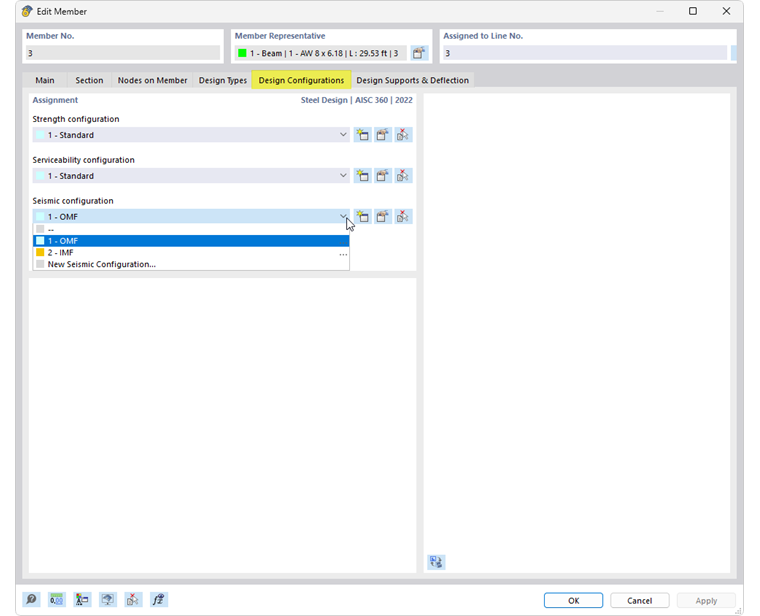

Присвоение конфигураций расчёта

Выберите в списке уже определенную расчетную конфигурацию. Кнопка позволяет создать новую конфигурацию. С помощью кнопки вы можете графически выбрать другой объект, чтобы перенять его конфигурацию. Если вы хотите отредактировать выбранную конфигурацию, используйте кнопку .

Диалоговое окно «Изменить конфигурацию предельного состояния по несущей способности» для расчета стальных конструкций по EN 1993

Слева 'Liste' показывает все конфигурации, определенные в модели для предельного состояния. С помощью кнопки вы можете создать новую конфигурацию, основанную на значениях по умолчанию Norm. Чтобы скопировать существующую конфигурацию, выделите ее и нажмите кнопку . С помощью кнопки можно удалить конфигурацию.

Если для объекта не назначена конфигурация для предельного состояния, то для этого предельного состояния проверки не выполняются. Таким образом, вы можете, например, просто отключить проверку по предельному состоянию эксплуатационной пригодности для отдельных стержней, не назначая этим стержням конфигурацию эксплуатационной пригодности.
