На вкладке Поверхности диалогового окна 'Конфигурация несущей способности' или 'Конфигурация прочности' вы выполняете основные настройки для расчёта поверхностей.
'Параметры расчёта' сгруппированы по категориям, которые различаются в зависимости от нормы проектирования.
Предельные значения использования для игнорирования внутренних сил и напряжений
Эта категория управляет одним или несколькими граничными значениями, которые относятся к очень малым напряжениям. Если напряжение ниже заданного соотношения η, оно не учитывается при расчёте. Обоснование этой опции более подробно описано в главе Стержни | Основные сведения.

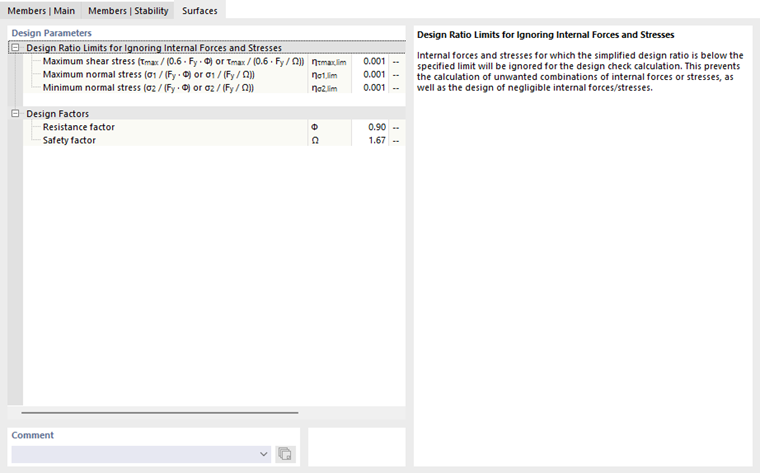

Конструктивные коэффициенты (для AISC)
Здесь при необходимости можно настроить коэффициент сопротивления Φ (для LRFD) и коэффициент безопасности Ω (для ASD), которые должны применяться соответственно для расчёта поверхностей.

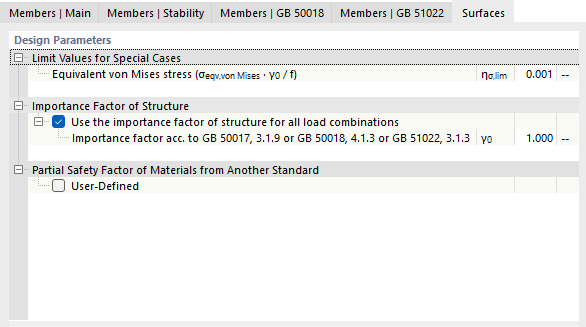

Коэффициент значимости конструкции (для GB)
В этом разделе при необходимости можно настроить коэффициент γ0, на который умножаются расчётные значения внутренних сил. Этот коэффициент регламентируется в GB 50017, 3.1.9, GB 50018, 4.1.3 и GB 51022, 3.1.3. Дополнительную информацию можно найти в нормах GB 50068 и GB 50009.
Частичный коэффициент надежности материалов из других норм (для GB)
При необходимости вы можете настроить частичный коэффициент надежности для прочности материала (см. рисунок Расчёт стали по GB 50017): Установите флажок 'Пользовательский' и укажите коэффициент γR.
Опции

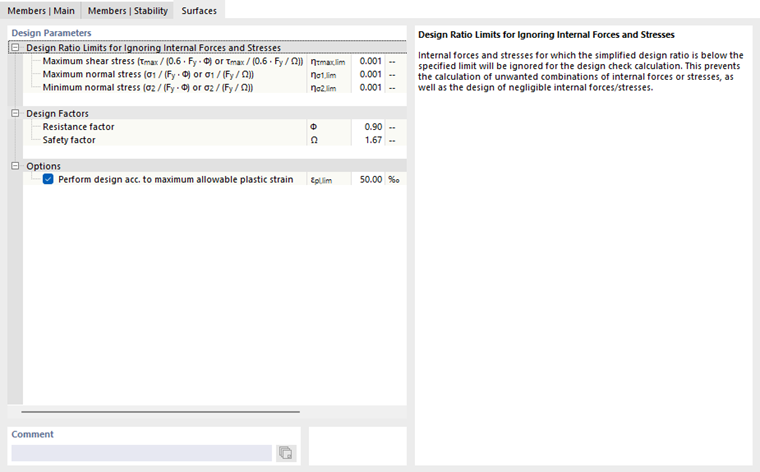

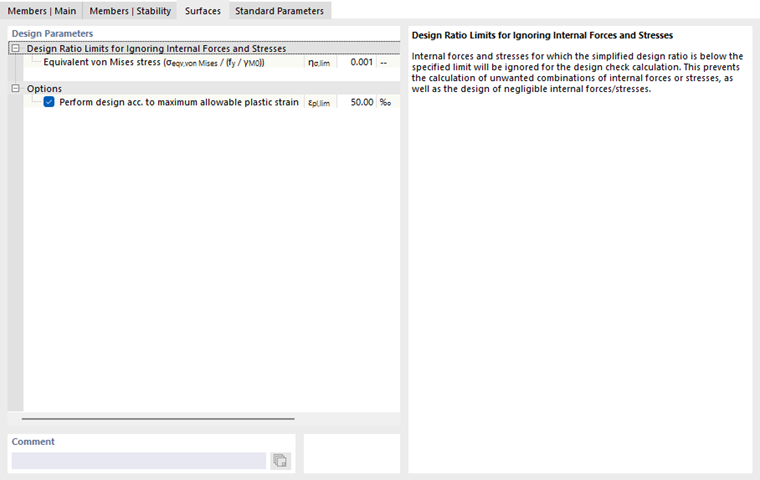

Опционально для поверхностей может выполняться пластическое расчёт. Эта возможность существует во всех нормах проектирования. Для EN 1993 расчёт выполняется в соответствии с максимально допустимой пластической деформацией, как это определено для областей, подверженных растягивающим напряжениям, согласно EN 1993-1-5 [1] C.8(1). Рекомендуемая предельная деформация εpl,lim составляет 50 ‰.
