Детали расчёта

В таблицах результатов категории 'Сталебетон' вы можете вызвать детали проверки одним из следующих способов:

• Кнопка в панели инструментов таблицы
• Двойной клик по строке результата

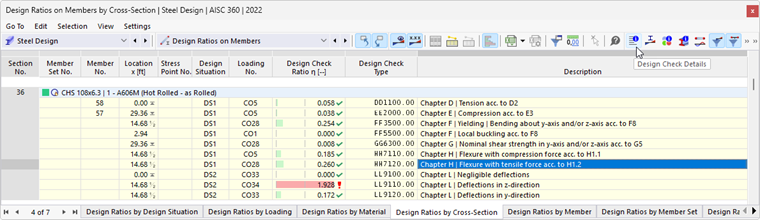

Кнопка «Детали проверки» на панели таблиц

Появляется диалог 'Детали проверки'. Здесь отображаются уравнения проверки вместе с промежуточными результатами для выбранного в таблице результата.

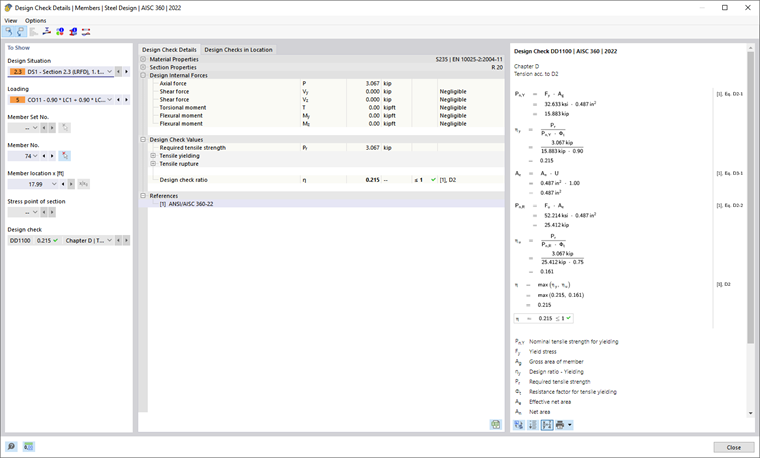

Подробности расчётной проверки при расчёте стальных конструкций

В центральной области вы видите детализированные результаты, в правой колонке - уравнения проверки.

Отображение

В левом разделе установлены параметры строки таблицы, выбранной при вызове диалога. Таким образом, у вас есть контроль над ситуацией расчета, ключевыми объектами и критерием проверки.

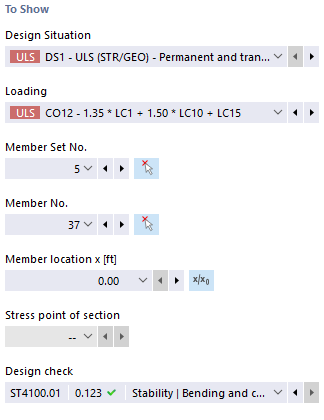

Настройка отображения подробностей расчета

Если вы хотите проверить детали для другой конфигурации случая, вы можете в списках выбора изменить параметры – ситуацию расчета, нагрузку, объект, x-положение или узел сетки, узловую точку или слой, проверку – в любое время. Есть варианты выбора для всех рассчитанных типов результатов. Например, если рассчитывались только стержни, то не будут отображаться опции для наборов стержней и поверхностей. Также, в деталях проверки для поверхностей вы не сможете переключиться на стержневые проверки. В этом случае выберите соответствующую таблицу результатов в программе, не закрывая диалог 'Детали проверки'.

Если вы хотите проверить результаты другого объекта, вы можете графически выбрать стержень или поверхность с помощью кнопки в рабочем окне.

В результатах для набора стержней в списке стержней доступны только номера стержней, принадлежащих этому набору. Также в результатах для набора поверхностей в списке содержатся только соответствующие поверхности. Если вы активируете кнопку для набора стержней, параметр 'Положение стержня x' будет относиться к началу набора стержней. Если она неактивна, то x-положение будет относиться к началу выбранного стержня. Стержни, вычисленные без набора стержней, доступны в списке, если вы выберете для 'Номер набора стержней' значение '--'.

Для узловых точек возможность выбора есть только для проверок, связанных с узловой точкой (например, проверка напряжений). Все остальные проверки доступны, если вы выберете для узловой точки опцию '--'.

Детали проверки

В центральной области во вкладке Детали проверки перечислены основные входные параметры, промежуточные значения и результаты расчета в древовидной структуре (см. изображение Детали проверки сталебетона). Таким образом, вы можете шаг за шагом проследить выполненные проверки.

Промежуточные значения вы также можете проверить в Уравнения проверки справа. Если вы кликнете на строку категории 'Параметры проверки', соответствующее уравнение проверки будет выделено рамкой.

В категории 'Рассчитанные внутренние усилия' указаны внутренние усилия, использованные для проверки в данной точке. Если внутреннее усилие помечено как 'Незначительное', то оно ниже предельной величины (см. главу Стержни | Основные). В дальнейшей проверке оно не учитывается.

Проверки на месте

Во вкладке Проверки на месте перечислены все проверки, выполненные в конкретной точке стержня x или узле сетки. Здесь вы можете быстро получить обзор использования различных типов проверок.

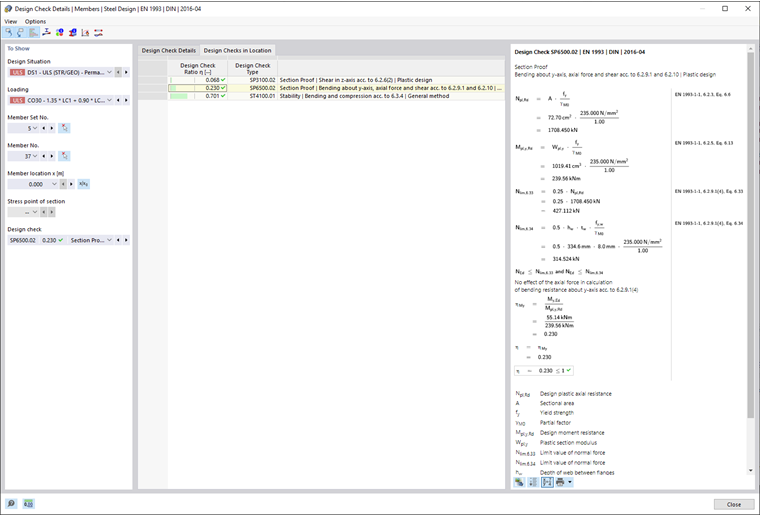

Детали проверки конструкции стальной конструкции | Расчётные проверки в месте

Если вы кликнете на строку, справа отобразится соответствующее уравнение проверки. Двойным кликом на строку вы переключитесь на вкладку 'Детали проверки', где сможете проверить промежуточные значения и результаты этой проверки.

Некоторые проверки – например, проверки эквивалентного напряжения – выполняются в каждой узловой точке. Другие проверки, такие как проверки устойчивости, не требуют различения между узловыми точками.

Уравнения проверки

В правом разделе указаны основные формулы для определения промежуточных значений, а также финальные вычисления критерия проверки (см. изображение Детали проверки сталебетона). Если вы кликнете на формулу, соответствующая строка в категории 'Параметры проверки' в деталях проверки будет выбрана. Используя кнопку в нижней части, вы можете переключаться между символами формул и числовыми значениями, а с помощью кнопки отображать сокращенную версию с уравнением проверки.

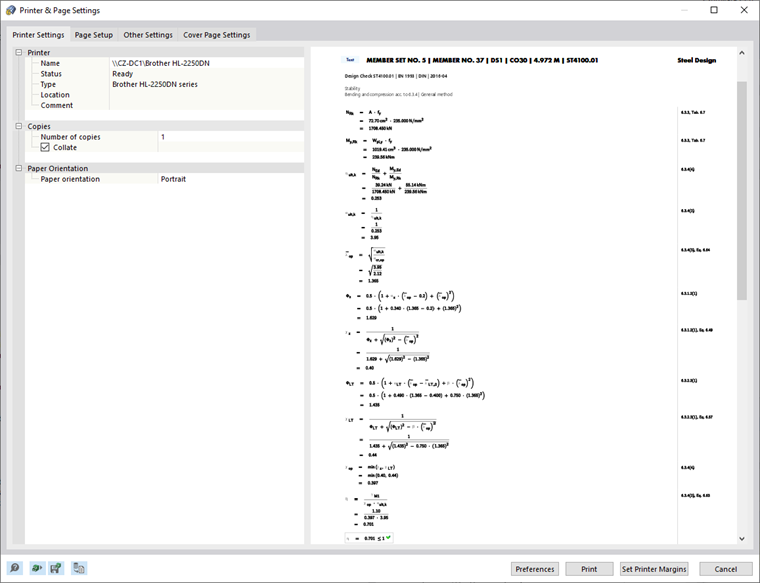

Уравнения проверки вы также можете использовать для документации. В выпадающем списке доступны различные варианты для печати.

Кнопка позволяет переключаться между формулами и видом модели. Это позволяет быстро локализовать место проверки в модели.

Меню 'Вид' и 'Опции'

В диалоге 'Детали проверки' вы можете посредством функций меню открыть дополнительные диалоги для анализа результатов или управлять видом. В качестве альтернативы вы можете использовать соответствующие кнопки. Они выполняют следующие функции:

Кнопка	Функция
	Синхронизировать детали проверки с выбранными объектами таблицы
	Синхронизировать таблицу результатов с выбором деталей проверки
	Включить или отключить цветную шкалу ссылок во вкладке Проверки на месте
	Открыть окно Распределение результатов в поперечном сечении
	Открыть окно Распределение результатов в точке поверхности
	Открыть окно с информацией о свойствах материала стали
	Открыть окно с информацией о свойствах поперечного сечения
	Открыть окно Диаграмма температура-время
	Открыть диалог Распределение результатов
