En la tabla Objetos a dimensionar se enumeran todos los tipos de objetos presentes en el modelo que son viables para el dimensionamiento de acero:
- Barras
- Conjuntos de barras
- Representantes de barras
- Representantes de conjuntos de barras
- Superficies (solo RFEM)
- Conjuntos de superficies (solo RFEM)

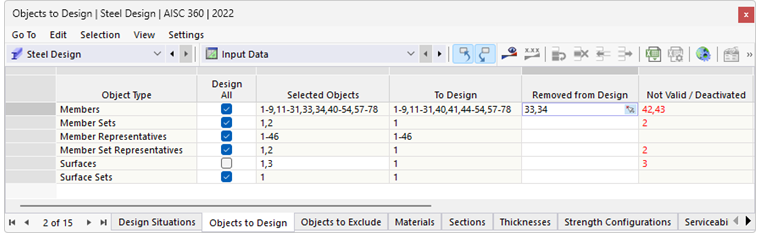

Objetos a dimensionar
El campo de control en la columna 'Dimensionar todo' permite seleccionar rápidamente todos los objetos disponibles para el dimensionamiento. Esto bloquea la opción de entrada en la columna 'Objetos seleccionados'. Allí se ingresan automáticamente los números de todos los objetos del tipo de objeto, por ejemplo, todas las barras o todas las superficies.
Sin embargo, también puede especificar manualmente qué objetos deben dimensionarse: desactive el campo de control 'Dimensionar todo' y luego ingrese los números de los objetos relevantes en la columna 'Objetos seleccionados'. A través del botón
al final de la celda, también puede seleccionar los objetos gráficamente.
Excluir objetos del dimensionamiento
Si desea excluir un objeto (válido) del dimensionamiento, ingrese su número en la columna 'Excluidos del dimensionamiento'. Las entradas en la columna 'A dimensionar' se reducen en consecuencia.
Objetos no válidos / desactivados
Las columnas 'A dimensionar' y 'No válido / desactivado' generalmente se completan automáticamente. Así, todos los objetos con propiedades que no son adecuadas para el dimensionamiento de acero se reconocen y se desactivan para el dimensionamiento. Estos son, por ejemplo, barras de madera o concreto, barras con una sección transversal de pared gruesa o superficies con un espesor variable. Del mismo modo, se desactivan todas las barras y superficies que se dimensionan como conjuntos de barras o de superficies (ver capítulo Conjuntos de barras y Conjuntos de superficies).
Dimensionamiento de barras del tipo 'Modelo de superficies'
El módulo adicional 'Dimensionamiento de acero' también permite comprobaciones de sección transversal para barras del tipo Modelo de superficies. La clase de la sección transversal, así como las resistencias elásticas y plásticas de la sección transversal, se calculan en la Sección bruta, ignorando cualquier reducción de la sección transversal (como aberturas de alma) y considerando radios de curvatura de manera análoga al tipo de barra 'Viga'.
Las cargas se determinan primero a nivel de tensión en el modelo de superficies generado. Para comprobaciones basadas en esfuerzos internos, las tensiones se integran sobre la sección transversal. Para comparar con el dimensionamiento en el elemento convencional de viga, se deben considerar las condiciones de soporte y carga automáticamente generadas y potencialmente diferentes en el modelo de superficies.
