Дополнительные результаты для стержней

Категория навигатора Дополнительные результаты по стержням позволяет графически отображать собственные формы стержней и блоков стержней. В таблицах собственные формы не выводятся.

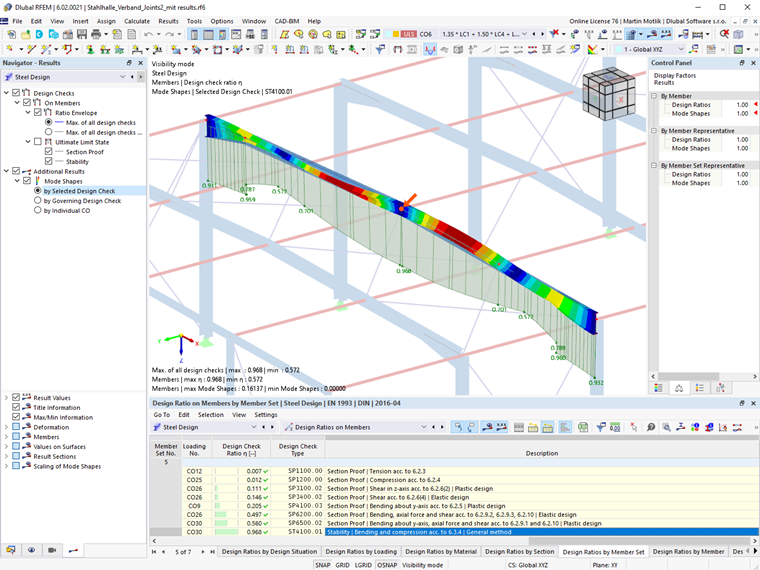

Дополнительные результаты стержня – собственные формы

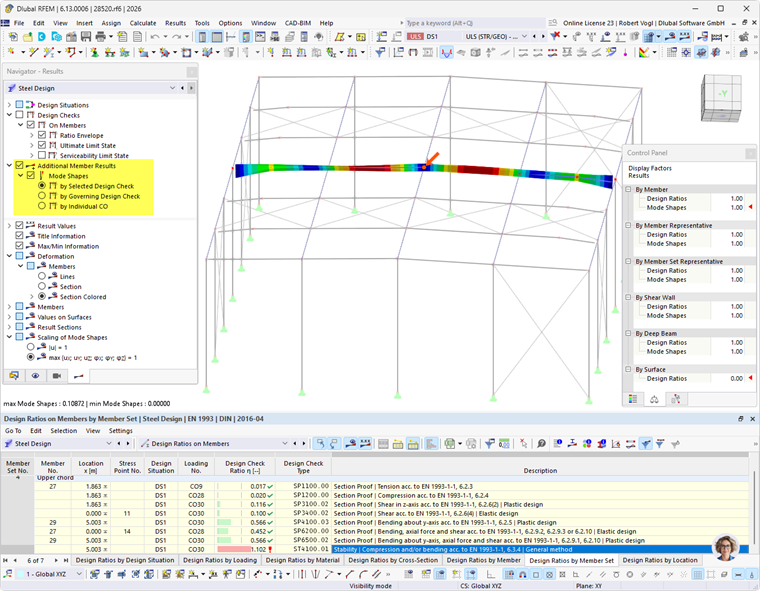

Собственные формы

Если для расчёта на устойчивость плоской формы изгиба используется Метод собственных значений для определения критического момента M_cr или критического коэффициента нагрузки α_crit, в качестве результата также доступна графически соответствующая собственная форма.

Собственные формы могут отображаться по различным критериям:

• По выбранному расчёту

Собственная форма отображается специально для того расчёта, который выбран в таблице результатов. В этом случае расчёт всегда относится к одному стержню или блоку стержней. В рабочем окне отображается собственная форма этого объекта для расчётной ситуации, использованной в конкретном расчёте. Эта опция подходит для целенаправленной проверки определённого расчёта.

• По определяющему расчёту

Для всех объектов отображаются собственные формы, которые являются определяющими для расчёта на устойчивость. Таким образом, на графике рядом показаны несколько собственных форм, хотя они могут возникать независимо друг от друга или основываться на разных расчётных ситуациях. Эта опция особенно подходит в сочетании с Видимостями для документирования результатов, когда отображаются собственные формы видимых объектов.

• По индивидуальному сочетанию нагрузок

Для всех объектов отображаются собственные формы, которые действуют для определённого сочетания нагрузок – независимо от того, является ли это сочетание нагрузок определяющим для расчёта. Выберите сочетание нагрузок из списка нагрузок на панели инструментов. Эта опция подходит для проверки достоверности заданных граничных условий и узловых опор.

Масштабирование собственных форм

В нижней части навигатора вы можете выбрать, как безразмерные числовые значения собственных форм должны быть масштабированы к базовой длине 1. Этот метод также называется «нормированием».

• |u| = 1

Значение вектора собственной формы масштабируется до 1. При этом рассматривается максимальное общее перемещение |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Этот подход учитывает весь собственный вектор, включая доли поворотов. В качестве эталона ищется максимум, и эта составляющая затем устанавливается равной 1.
