Сейсмические требования

Таблица Сейсмические требования доступна только в случае, если в качестве типа предельного состояния выбрано 'Предельное состояние сейсмической нагрузки'. В зависимости от типа каркасов (SFRS), представленных в модели, доступны три вкладки:

  • Связи устойчивости по стержням
  • Соединение рам, устойчивых к моменту, по стержням
  • Соединение связи по стержням

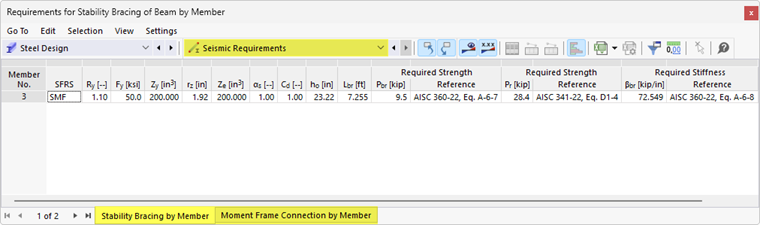

Связи устойчивости по стержням

Требуемая прочность и жёсткость связей устойчивости указаны на вкладке 'Связи устойчивости по стержням' в разделе 'Сейсмические требования'. Эти значения можно сравнить с рассчитанными доступной прочностью и жесткостью при расчете элементов связей, которые обрамляют балку. Нет доступных подробностей расчета (только ссылки).

Для требуемой прочности указаны два различных значения. Первое значение, Pbr, будет применяться к связям устойчивости, которые расположены за пределами пластического шарнира. Второе, более высокое значение Pr, предназначено для связей устойчивости в месте пластического шарнира. Требуемая жесткость связей βbr должна также соответствовать требованиям Приложения 6 к AISC 360.

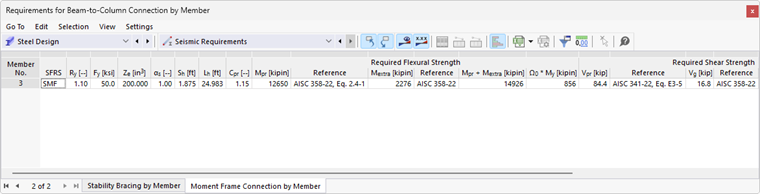

Соединение рам, устойчивых к моменту, по стержням

Требуемая прочность на изгиб и Требуемая прочность на сдвиг для соединения балка-колонна указаны во вкладке 'Соединение рам с изгибом по стержням'. Подробности расчета недоступны для прочности соединения. Тем не менее, уравнения и ссылки на нормы перечислены. Символы и определения представлены в таблице ниже.

Более подробную информацию о расчете соединений вы найдете в нижеприведенной статье базы знаний.
КБ | Прочность соединения рам, устойчивых к моменту, по AISC 341-16 в RFEM 6

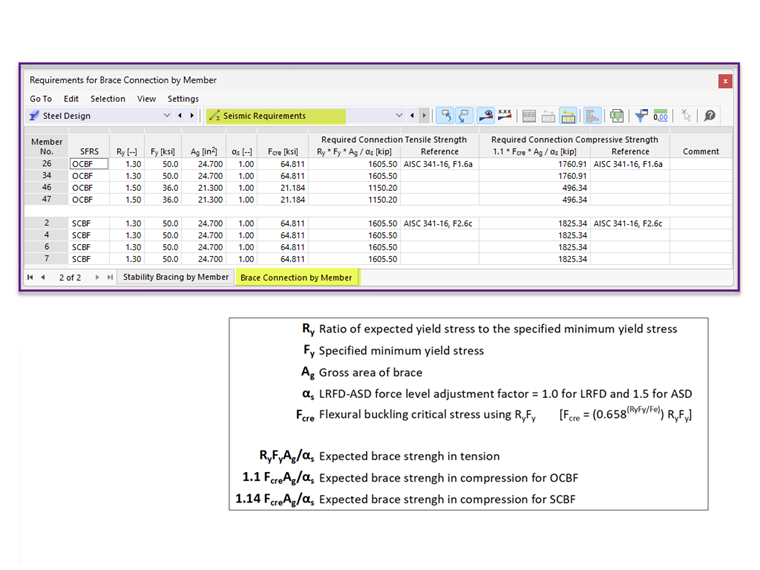

Соединение связи по стержням

Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны на вкладке 'Соединение связи по стержням'. Подробности расчета недоступны для прочности соединения. Тем не менее, уравнения и ссылки на нормы перечислены в таблице.

Более подробную информацию о расчете соединений вы найдете в нижеприведенной статье базы знаний.
КБ | Расчёт жёсткой рамы по норме AISC 341 в программе RFEM 6
