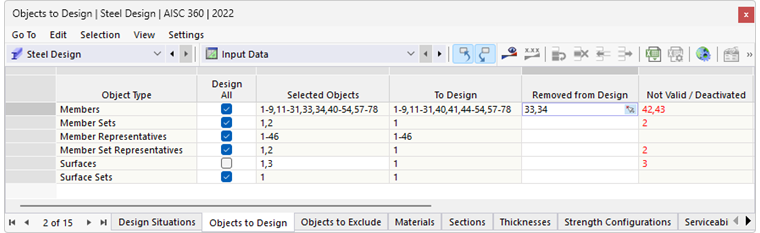

W tabeli Obiekty do projektowania wymienione są wszystkie typy obiektów występujące w modelu, które mogą być uwzględnione w projektowaniu stali:
- Pręty
- Zestawy prętów
- Przedstawiciele prętów
- Przedstawiciele zestawów prętów
- Powierzchnie (tylko RFEM)
- Zestawy powierzchni (tylko RFEM)
Obiekty do projektowania
Pole kontrolne w kolumnie 'Projektować wszystkie' umożliwia szybki wybór wszystkich dostępnych obiektów do projektowania. W ten sposób możliwość wprowadzania danych w kolumnie 'Wybrane obiekty' jest zablokowana. Tam automatycznie wprowadzane są numery wszystkich obiektów danego typu, na przykład wszystkich prętów lub powierzchni.
Możesz jednak również ręcznie określić, które obiekty mają być projektowane: dezaktywuj pole kontrolne 'Projektować wszystkie' i wprowadź numery odpowiednich obiektów w kolumnie 'Wybrane obiekty'. Za pomocą przycisku
na końcu komórki możesz także wybrać obiekty graficznie.
Usuwanie obiektów z projektowania
Jeśli chcesz wykluczyć (ważny) obiekt z projektowania, wpisz jego numer w kolumnie 'Usunięte z projektowania'. Odpowiednio zmniejszy się liczba wpisów w kolumnie 'Do projektowania'.
Obiekty nieważne / dezaktywowane
Kolumny 'Do projektowania' i 'Nieważne / dezaktywowane' są zazwyczaj wypełniane automatycznie. W ten sposób wszystkie obiekty z właściwościami, które nie nadają się do projektowania stali, są rozpoznawane i dezaktywowane do projektowania. Są to na przykład pręty z drewna lub betonu, pręty z profilami grubościennymi lub powierzchnie o zmiennej grubości. Również wszystkie pręty i powierzchnie, które są projektowane jako zestawy prętów lub zestawy powierzchni, są dezaktywowane (patrz rozdziały Zestawy prętów i Zestawy powierzchni).
Projektowanie prętów typu 'Model powierzchniowy'
Dodatkowa funkcja 'Projektowanie stali' umożliwia również weryfikację przekrojów prętów typu Model powierzchniowy. Klasa przekroju oraz elastyczne i plastyczne opory przekroju są tu obliczane na podstawie brutto przekroju, pomijając wszelkie redukcje przekroju (otwory w środniku) i uwzględniając promienie zaokrągleń analogicznie do typu pręta 'Belka'.
Oddziaływania są wstępnie określane na poziomie naprężeń na wygenerowanym modelu powierzchniowym. Dla weryfikacji opartej na siłach wewnętrznych naprężenia są integrowane przez przekrój. Dla porównania z projektowaniem na konwencjonalnym elemencie belkowym należy uwzględnić automatycznie generowane i ewentualnie odmienne warunki podparć i obciążeń na modelu powierzchniowym.
