Materiały

Wszystkie materiały dostępne w modelu są ponownie wyświetlane w Danych wejściowych rozszerzenia.

Dozwolone materiały

Kolor czcionki materiałów informuje o zastosowaniu i dopuszczalności materiału w wybranym rozszerzeniu:

• niebieski = materiał nieużywany w całym modelu
• czerwony = materiał nieodpowiedni do wymiarowania w aktywnym rozszerzeniu
• szary = obiekty z tym materiałem nie zostały wybrane do wymiarowania w aktywnym module dodatkowym
• czarny = obiekty z tym materiałem zostały wybrane do obliczeń w aktywnym module dodatkowym

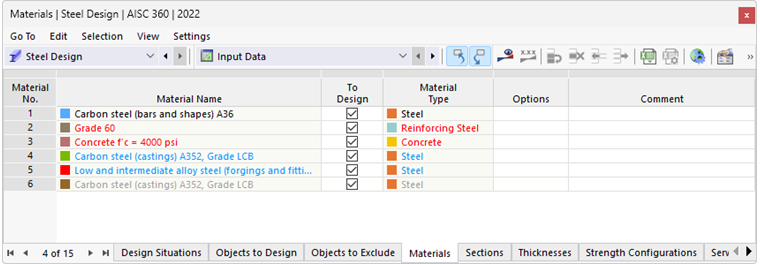

01 Podświetlanie kolorów materiałów do wymiarowania konstrukcji stalowych

Przy projektowaniu konstrukcji stalowych dozwolone są tylko materiały typu Stal, w przeciwnym razie nie wszystkie właściwości niezbędne do wymiarowania są zdefiniowane (zob. też rozdz. Materiały w instrukcji RFEM).

Niezależnie od wyboru w polu wyboru 'Do obliczenia', obiekty z nieprawidłowymi materiałami nie są uwzględniane w obliczeniach (automatyczna klasyfikacja w 'Nieprawidłowe/dezaktywowane', zob. też Obiekty do obliczenia).

Usuwanie materiałów z obliczeń

W przypadku wszystkich prawidłowych materiałów można dezaktywować wszystkie obiekty z danym materiałem, odznaczając pole wyboru 'Do obliczenia'. Oznacza to, że obiekty te zostają przydzielone do kolumny 'Nieprawidłowe/dezaktywowane' i tym samym usunięte z obliczeń (zob. też Obiekty do obliczenia).

Dostosowanie właściwości materiału

Właściwości materiału można dostosować w oknie edycji materiału. Zmienione wartości są uwzględniane przy wymiarowaniu konstrukcji stalowych. Dwukrotne kliknięcie wiersza lub kliknięcie przycisku powoduje przejście bezpośrednio do okna edycji materiału.

03 Właściwości materiałowe S235 - Wymiarowanie stali zgodnie z EN 1993

W zakładce Główne należy aktywować opcję 'Materiał zdefiniowany przez użytkownika', aby edytować właściwości materiału dla wymiarowania stali. Na przykład w zakładce Wartości materiałowe można dostosować sztywności materiału i wytrzymałości w poszczególnych zakresach grubości. W tym oknie dialogowym definiowane są również częściowe współczynniki bezpieczeństwa dla materiału zgodnie z odpowiednią normą obliczeniową (na przykład γ_M0 i γ_M1 dla EN 1993). W tym celu należy wybrać zakładkę Projektowanie konstrukcji stalowych.

04 Częściowe współczynniki bezpieczeństwa dla materiału S235 - wymiarowanie stali zgodnie z EN 1993

Opcje

W kolumnie 'Opcje' znajdują się ikony dla różnych istniejących ustawień lub zmodyfikowanych wartości, dzięki czemu można szybko przejrzeć i zidentyfikować dostosowane materiały.
