Materiály

Veškeré materiály, které jsou k dispozici v modelu, jsou opět uvedeny ve vstupních údajích addonu pro posouzení.

Přípustné materiály

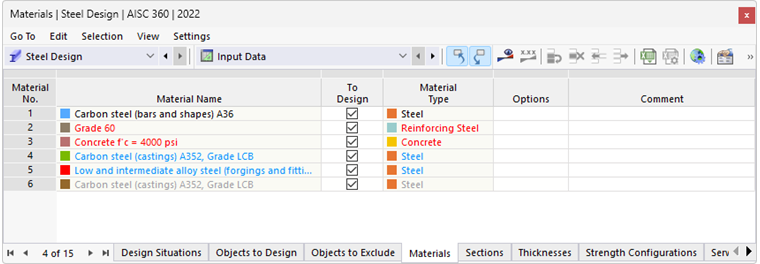

Barva písma průřezů poskytuje informace o použití a přípustnosti materiálu ve vybraném návrhovém addonu:

• modrá = materiál není použit v celém modelu
• červená = materiál není vhodný pro posouzení v aktivním addonu
• šedá = objekty, u nichž tento materiál není v aktivním addonu vybrán k posouzení
• černá = objekty s tímto materiálem vybraným pro posouzení v aktivním addonu

01 Barevné zvýraznění materiálů pro posouzení oceli

Při posouzení oceli se jsou přípustné pouze materiály typu ocel, jinak nejsou definovány všechny charakteristické hodnoty potřebné pro posouzení (viz také kapitola Materiály v manuálu k programu RFEM).

Bez ohledu na výběr v zaškrtávacím políčku 'K posouzení' nebudou objekty s neplatným materiálem zahrnuty do posouzení (automatické zařazení do ' Neplatné/Deaktivováno ', viz také Objekty k posouzení ).

Odstranění materiálů z posouzení

U všech platných materiálů lze pomocí tohoto materiálu deaktivovat všechny objekty pomocí zaškrtávacího políčka 'Posoudit'. To znamená, že tyto objekty jsou zařazeny do sloupce 'Neplatné/Deaktivované', a proto budou z posouzení odstraněny (viz také Objekty k posouzení).

Úprava vlastností materiálu

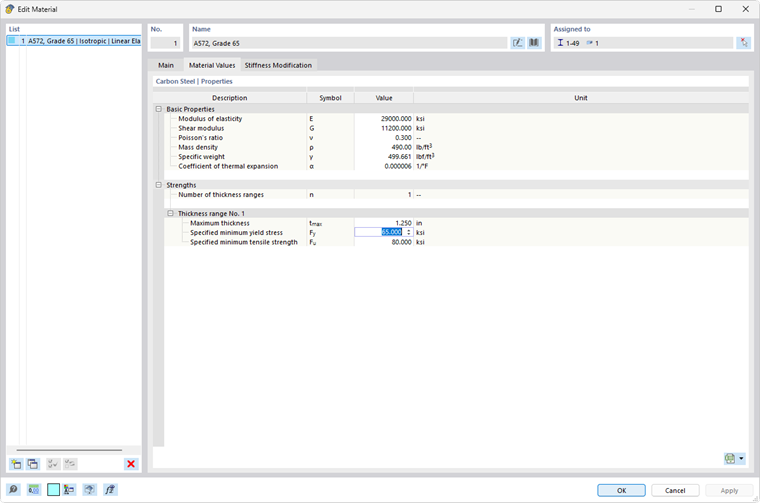

Vlastnosti materiálu lze uživatelsky upravovat v dialogu pro úpravu materiálu. Změněné hodnoty se zohlední při posouzení oceli. Dvojím kliknutím na řádek nebo kliknutím na tlačítko přejdete přímo do dialogu pro úpravu materiálu.

03 Materiálové vlastnosti S235 - Posouzení oceli podle EN 1993

V záložce Základní údaje je třeba aktivovat možnost 'Uživatelský materiál' pro úpravu materiálových vlastností pro posouzení oceli. V záložce Materiálové charakteristiky lze například upravit tuhosti materiálu a pevnosti v jednotlivých rozmezích tloušťky. Také dílčí součinitele spolehlivosti pro materiál podle příslušných návrhových norem(například γ_M0 aγ_M1 pro EN 1993) jsou v tomto dialogu definovány, použijte k tomu záložku Posouzení oceli.

04 Dílčí součinitele spolehlivosti pro materiál S235 - posouzení oceli podle EN 1993

Možnosti

Ve sloupci 'Možnosti' v tabulce jsou uloženy ikony pro různá stávající nastavení nebo změněné hodnoty, takže můžete rychle získat přehled a například identifikovat upravené materiály.
