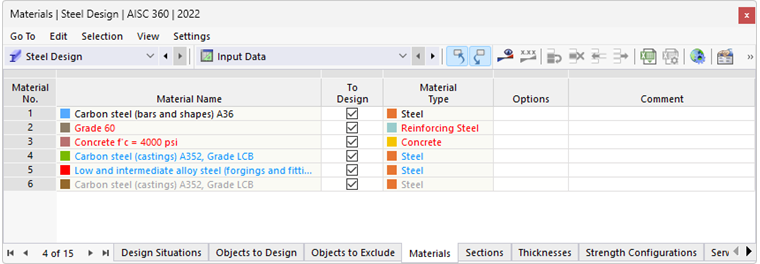

En la tabla Materiales de la categoría 'Dimensionamiento de acero' se enumeran todos los materiales que ha creado en el modelo.
Materiales permitidos
El dimensionamiento de acero está vinculado a materiales del tipo acero . El color de la fuente de los materiales informa sobre el uso y la admisibilidad del material. Los colores significan:
- negro: el material es apto para el dimensionamiento y se utiliza en los objetos a dimensionar
- rojo: el material no es apto para el dimensionamiento de acero
- azul: el material no se utiliza en el modelo
- gris: el material no se utiliza en los objetos a dimensionar
Los objetos a los que se ha asignado un material no válido no se tienen en cuenta en el dimensionamiento, incluso si la opción 'Dimensionar' está activada para este material. En la tabla Zu bemessende Objekte se muestran automáticamente como 'No válido / desactivado'.
Eliminar material del dimensionamiento
En el caso de un material válido, puede excluir del dimensionamiento todos los objetos a los que esté asignado el material desactivando la casilla de verificación 'Dimensionar'. Estos objetos se clasifican entonces en la tabla Zu bemessende Objekte como 'No válido / desactivado' y no se comprueban en el dimensionamiento.
Ajustar los valores característicos del material para el dimensionamiento

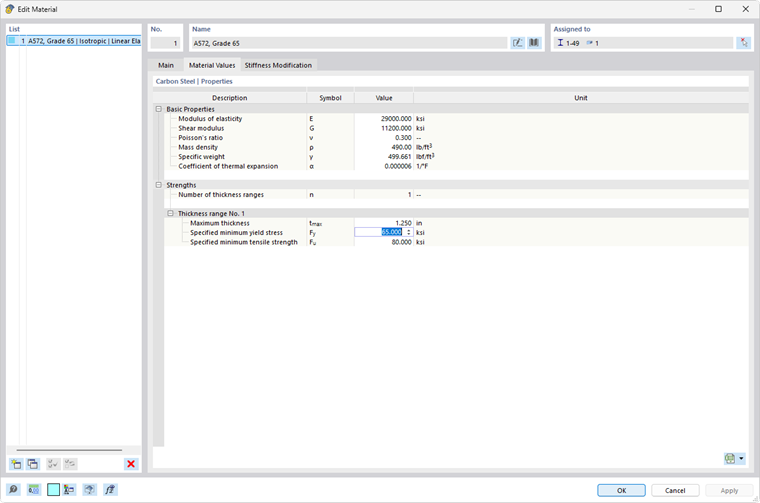

Si desea utilizar resistencias o coeficientes parciales de seguridad personalizados para el dimensionamiento de acero, puede ajustar los valores característicos del material: haga doble clic en la fila correspondiente de la tabla o utilice el botón
de la barra de herramientas de la tabla para abrir el diálogo de edición del material.
Active en la pestaña 'Básico' la opción Material definido por el usuario (véase el capítulo Materialien del manual de RFEM). De este modo se pueden editar los valores característicos del material. Así, en la pestaña 'Valores del material' puede, por ejemplo, modificar las rigideces del material y las resistencias en los distintos rangos de espesor.
En la pestaña 'Dimensionamiento de acero' puede ajustar los coeficientes parciales de seguridad del material para el dimensionamiento según la norma seleccionada, por ejemplo γM0 y γM1 para EN 1993.
Opciones
Los símbolos de la columna 'Opciones' representan distintos ajustes o valores modificados. Permiten obtener una visión rápida, por ejemplo, para identificar materiales con propiedades adaptadas.
