Matériaux

Tous les matériaux présents dans le modèle sont à nouveau répertoriés dans les Données d'entrée du module complémentaire de vérification.

Matériaux valides

La couleur de police des matériaux vous donne des informations sur l'utilisation et la validité du matériau dans le module complémentaire de vérification sélectionné :

• bleu = matériau non utilisé dans l'ensemble du modèle
• rouge = matériau non adapté à la vérification dans le module complémentaire actif
• gris = objets avec ce matériau non sélectionnés pour la vérification dans le module complémentaire actif
• noir = objets avec ce matériau sélectionné pour la vérification dans le module complémentaire actif

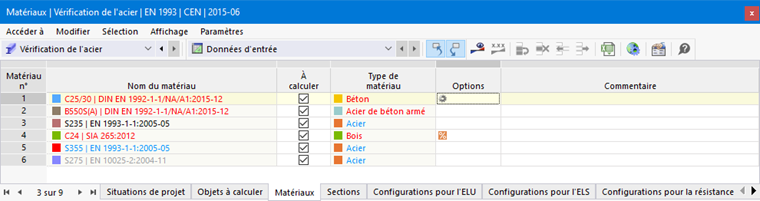

01 Mise en évidence des couleurs des matériaux pour la Vérification de l'acier

Dans le module Vérification de l'acier, seuls les matériaux de type Acier sont autorisés. Autrement, toutes les propriétés nécessaires à la vérification ne sont pas définies (voir aussi le chapitre Matériaux du manuel RFEM).

Indépendamment de la sélection dans la case 'À vérifier', les objets avec des matériaux non valides ne sont pas inclus dans la vérification (classification automatique dans ' Non valide/Désactivé ', voir aussi Objets à calculer ).

Suppression de matériaux du calcul

Pour tous les matériaux valides, vous pouvez désactiver tous les objets avec ce matériau en décochant la case « À calculer ». Cela signifie que ces objets sont assignés dans la colonne « Non valide/Désactivé » et sont donc supprimés du calcul (voir Objets à calculer).

Ajustement des propriétés du matériau

Les propriétés du matériau peuvent être ajustées dans la boîte de dialogue de modification du matériau. Les valeurs modifiées sont prises en compte dans la vérification de l'acier. Double-cliquez sur une ligne ou cliquez sur le bouton pour accéder directement à la boîte de dialogue de modification du matériau.

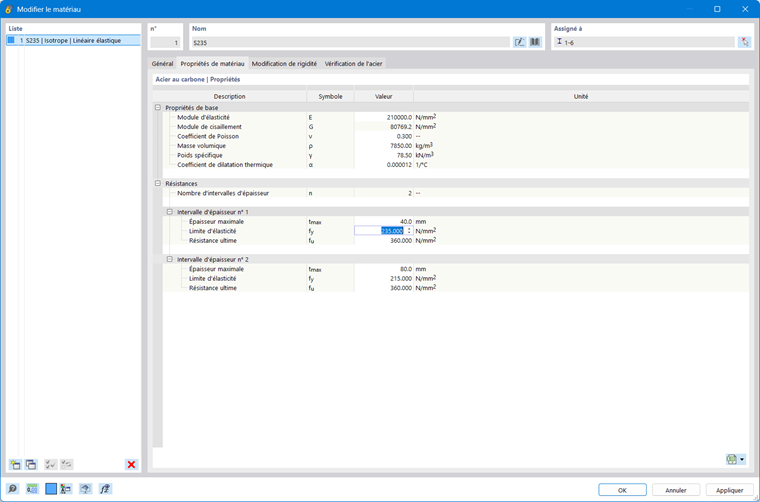

03 Propriétés des matériaux S235 - Vérification de l'acier selon l'EN 1993

Dans l'onglet Général, activez l'option « Matériau défini par l'utilisateur » pour modifier les propriétés de matériau de la vérification acier. Par exemple, vous pouvez ajuster les rigidités du matériau et les résistances dans les différentes plages d'épaisseur dans l'onglet Valeurs du matériau. Les coefficients partiels de sécurité du matériau selon la norme de calcul respective (par exemple γ_M0 et γ_M1 pour l'EN 1993) sont également définis dans cette boîte de dialogue. Pour ce faire, sélectionnez l'onglet Vérification de l'acier.

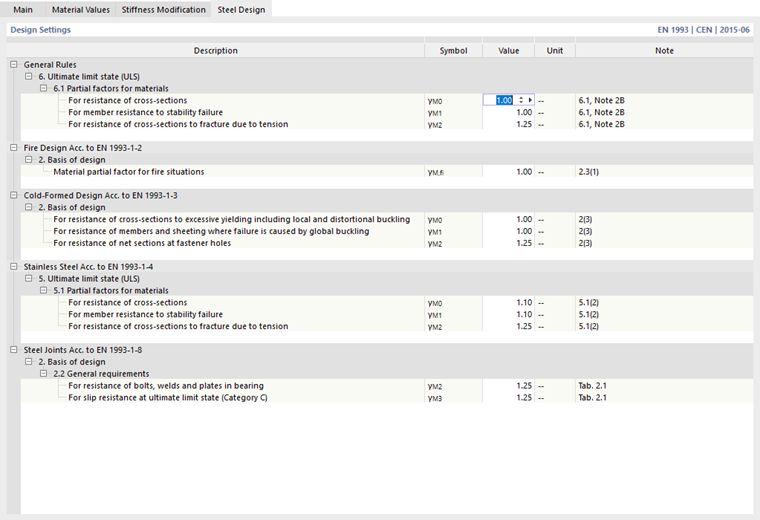

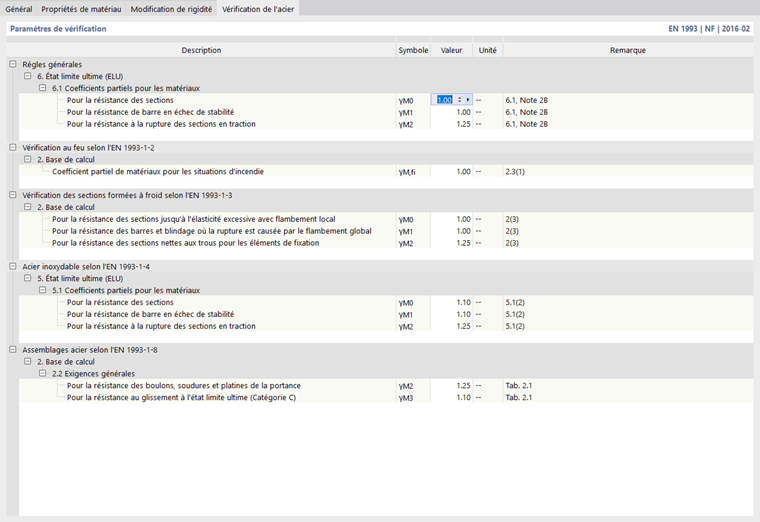

04 Coefficients partiels de sécurité pour le matériau S235 - Vérification de l'acier selon l'EN 1993

options

Dans la colonne « Options » du tableau, des icônes sont enregistrées pour différents paramètres existants ou valeurs modifiées, afin que vous puissiez rapidement obtenir une vue d'ensemble et, par exemple, identifier les matériaux ajustés.
