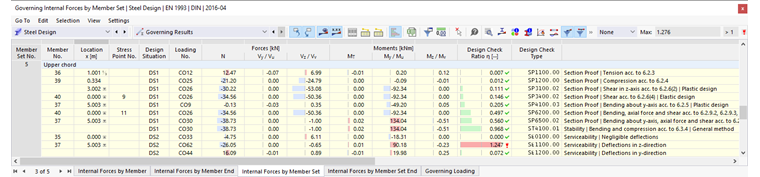

Nessas tabelas de resultados, é possível exibir os resultados do dimensionamento determinantes e as suas forças internas correspondentes. Estão disponíveis várias opções de ordenação (de acordo com barras ou conjuntos de barras e extremidades de barras).

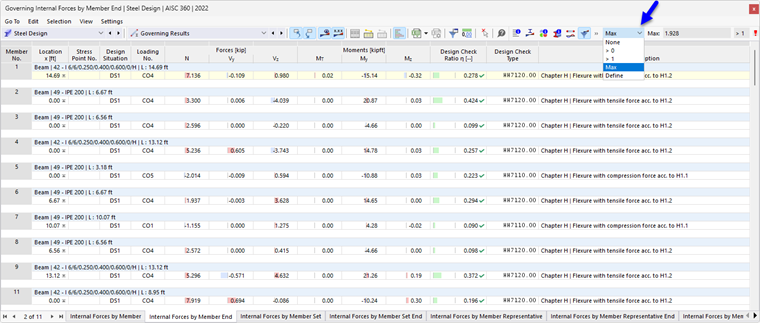

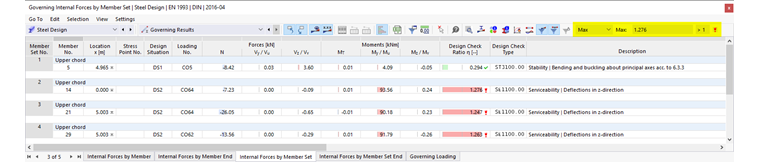

As tabelas mostram primeiro todos os dimensionamentos disponíveis no local correspondente. Para isso, existe a saída das forças internas que levam à relação máxima no respetivo dimensionamento. Se pretende apenas apresentar as forças internas pertencentes ao dimensionamento determinante numa posição, pode selecionar 'Máx.' Para a relação no filtro de resultados.
As forças internas dos dimensionamentos determinantes nas extremidades das barras ou conjuntos de barras podem dar-lhe uma indicação de qual a combinação de cargas que pode ser determinante nesta localização para o dimensionamento da ligação, por exemplo.
O Result Table Manager oferece opções de filtro adicionais por estado limite (estado limite último ou estado limite de utilização) e tipo de dimensionamento (verificação da secção ou verificação de estabilidade).
outras opções de configuração dos filtros (carga ou verificação de dimensionamento)
->
