Rozhodující výsledky

V tabulkách výsledků kategorie Rozhodující výsledky jsou uvedeny vnitřní síly prutů a ploch, stejně jako zatížení, která vedou k maximálnímu využití posuzovaných objektů.

Výsledky jsou v registrech seřazeny podle následujících kritérií:

  • Objekty (pruty, konce prutů, sady prutů, konce sad prutů, zástupci, plochy, sady ploch)
  • Zatížení (situace návrhu, kombinace zatížení)

Tabulky vypisují vnitřní síly pro jednotlivé objekty, které jsou pro každý typ ověření rozhodující a vedou tak k nejvyššímu využití. Je též uvedeno příslušné místo.

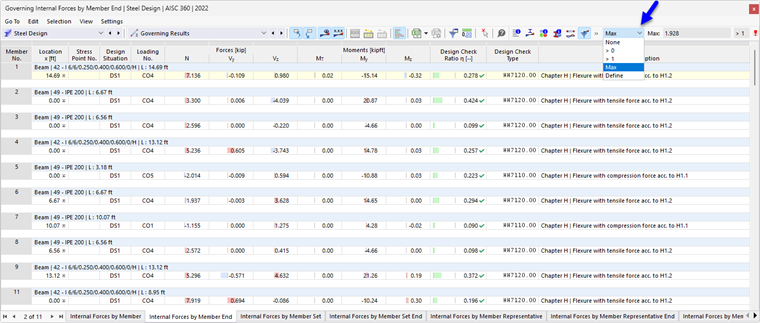

Chcete-li zobrazit pouze vnitřní síly rozhodujícího ověření objektu, nastavte v seznamu filtrů výsledků možnost Max.

S vnitřními silami rozhodujícího ověření na koncích prutů nebo sad prutů lze například odhadnout, která kombinace zatížení je relevantní pro návrh spoje.

V kapitole Ausnutzungen an Stäben je popsáno, jak filtrovat výsledky podle mezního stavu a podle využití.
