Decydujące wyniki

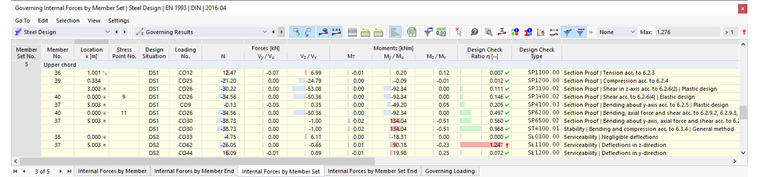

W tych tabelach można wyświetlić decydujące wyniki obliczeń i odpowiadające im siły wewnętrzne. Użytkownik ma do dyspozycji różne opcje sortowania (według prętów lub zbiorów prętów oraz końców prętów lub zbiorów prętów).

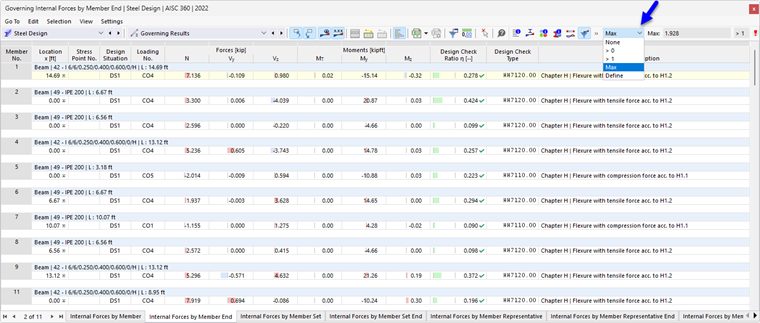

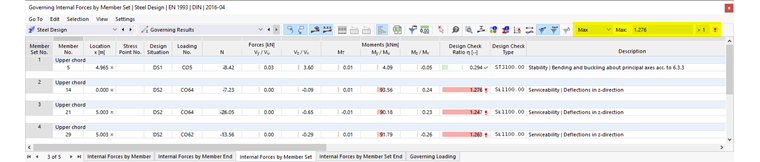

W tabelach najpierw przedstawiane są wszystkie dostępne obliczenia w rozpatrywanym miejscu. W tym celu program wyświetla siły wewnętrzne, które w danym sprawdzeniu powodują maksymalny stopień wykorzystania. Jeżeli w danym miejscu mają zostać wyświetlone tylko siły wewnętrzne wyznaczone w trakcie decydujących obliczeń, w filtrze wyników można wybrać opcję 'Maks.' dla stopnia wykorzystania.

Siły wewnętrzne decydujących obliczeń na końcach prętów lub zbiorów prętów mogą stanowić na przykład wskazówkę, która kombinacja obciążeń może być decydująca w tym miejscu podczas wymiarowania połączenia.

W menadżerze tabel wyników dostępne są dodatkowe opcje filtrowania, na przykład według stanu granicznego (nośności lub użytkowalności) oraz typu sprawdzenia (przekroju lub stateczności).

<!--Specjalne funkcje tabeli wyników 'Decydujące obciążenie'
więcej opcji ustawień filtrów (obciążenie lub warunek projektowy)
-->
