Результаты по профилям стержней также доступны для результатов расчета на прочность стали. Это позволяет оценивать доказательство в виде диаграмм, как в случае результатов статического анализа.
Профили результатов можно вызвать, как описано в главе Ergebnisverläufe руководства по RFEM. Вы также можете использовать кнопку
, доступную в таблицах результатов категории "Расчет стали" для объектов стержней.

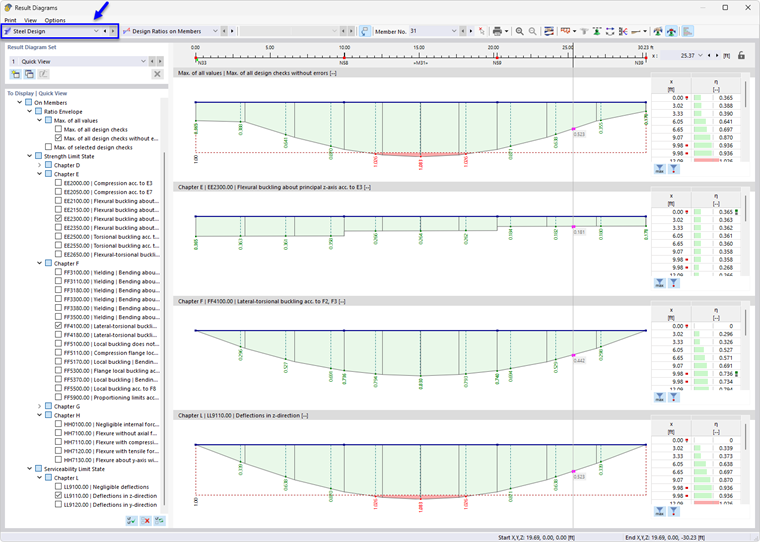

Откроется диалог 'Профили результатов'. Категория результатов "Расчет стали" установлена по умолчанию.
В разделе 'Для отображения' укажите доказательства, профили которых должны быть представлены в диаграммах. Варианты выбора для профилей стержней соответствуют параметрам "Навигатор - Результаты" (см. изображение Отображение использования по типам доказательств на стержнях). Каждый тип результата выводится в отдельной диаграмме.
Если вы хотите проверить результаты другого стержня, выберите его номер в списке 'Стержень №' или используйте кнопку
для графического выбора.
В списке 'Использование стержней' вы также можете выбрать другой тип объекта.
Дополнительные возможности описаны в главе Ergebnisverläufe руководства по RFEM.
