结果图表

杆件或结果切面的结果曲线也可用于钢设计的结果。这样您就可以像分析静态分析结果一样在图表中评估验算。

结果曲线的调用方法请参见RFEM手册中的章节Ergebnisverläufe。您还可以使用 按钮，该按钮在'钢设计'类别的结果表中为杆件对象提供。

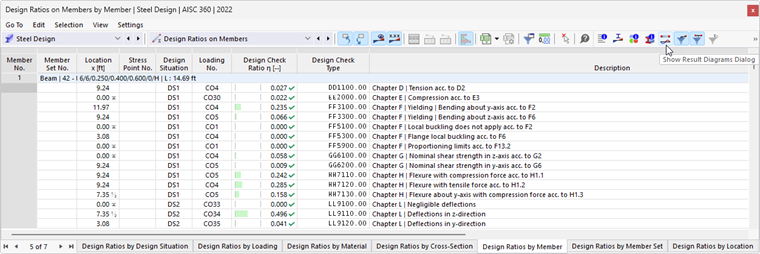

表格工具栏中的“显示结果图”按钮

此时将出现“结果曲线”对话框。结果类别中预设为“钢设计”。

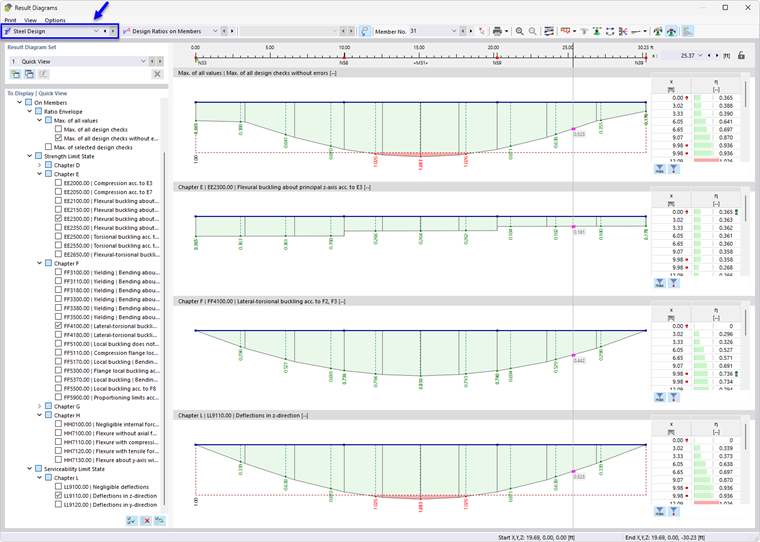

关于结果图的对话框，请注意验算和配筋图

在“显示”部分中设置要在图表中显示的验证的曲线。杆件曲线的选项与“导航器 - 结果”中的选项相符（参见图片 在杆件上显示利用率的验算 ）。每种结果类型会在单独的图表中输出。

如果希望查看其他杆件的结果，请在“杆件编号”列表中选择其编号，或使用 按钮进行图形选择。

在“杆件利用率”列表中您还可以选择其他对象类型。

为结果图选择对象类型

更多功能选项请参阅RFEM手册中的章节Ergebnisverläufe。
