Расчёты

В категории навигатора Проверки вы можете определить, какие проверки с соответствующими коэффициентами использования должны отображаться на проектируемых объектах. Вы можете отобразить оболочку всех типов проверок или коэффициенты использования, разделенные по предельному состоянию и типу проверки.

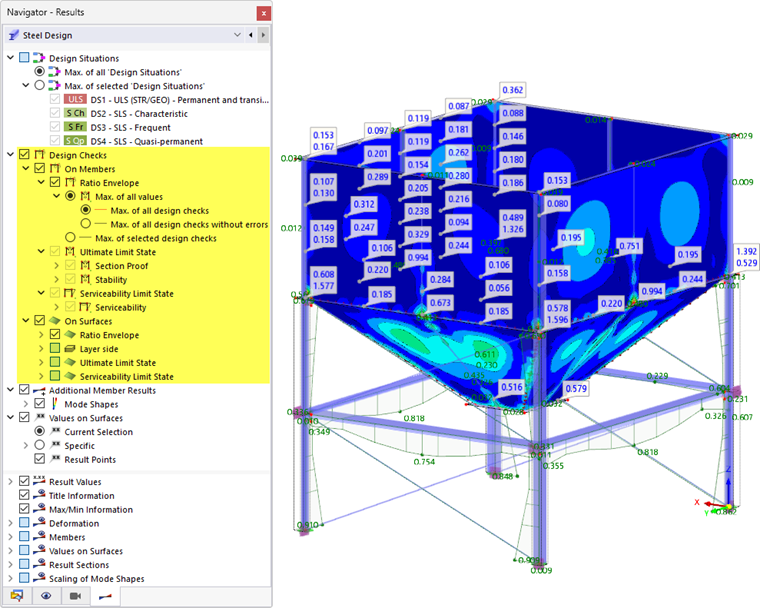

Расчёты с отношением действий

Коэффициент использования оболочки

В каждом месте проектируемого объекта будут отображены максимальные коэффициенты использования из всех проверок. Поскольку все типы проверок и предельные состояния объединены, формы результатов обычно не являются непрерывными.

Изображение контура использования

Оболочка подходит для быстрого общего обзора коэффициентов использования различных объектов и их документирования. Ошибки в отображении проверок можно игнорировать, если необходимо отобразить все действующие проверки. Для этого вы также можете использовать опцию 'Макс. всех проверок без ошибок'.

Если нужно учитывать только определенные проверки для оболочки, активируйте опцию 'Макс. всех выбранных проверок'. Вы сможете выбрать соответствующие типы проверок.

Для обзора критических зон в стержне рекомендуем использовать режим отображения Без диаграммы. Коэффициенты использования отображаются с помощью заливки линий в соответствии с цветовой шкалой в Панель управления. Вы можете использовать эту опцию, если отображается оболочка или один вид результата.

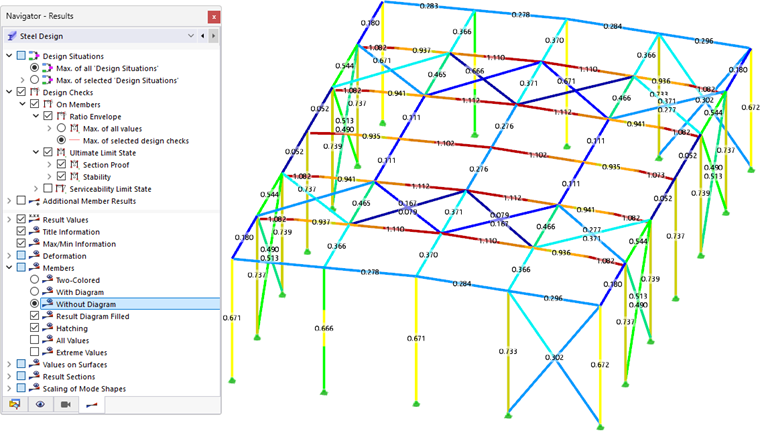

Изображение результатов стержня без диаграммы

Коэффициент использования по предельному состоянию и типу проверки

Результаты могут быть отображены в зависимости от каждого предельного состояния с отдельными типами проверок.

Для стержней в каждом месте отображается максимальный коэффициент использования результатов для выбранных типов проверок. С этой опцией вы можете определить, какой тип проверки является критическим для определенного места.

@image061328#

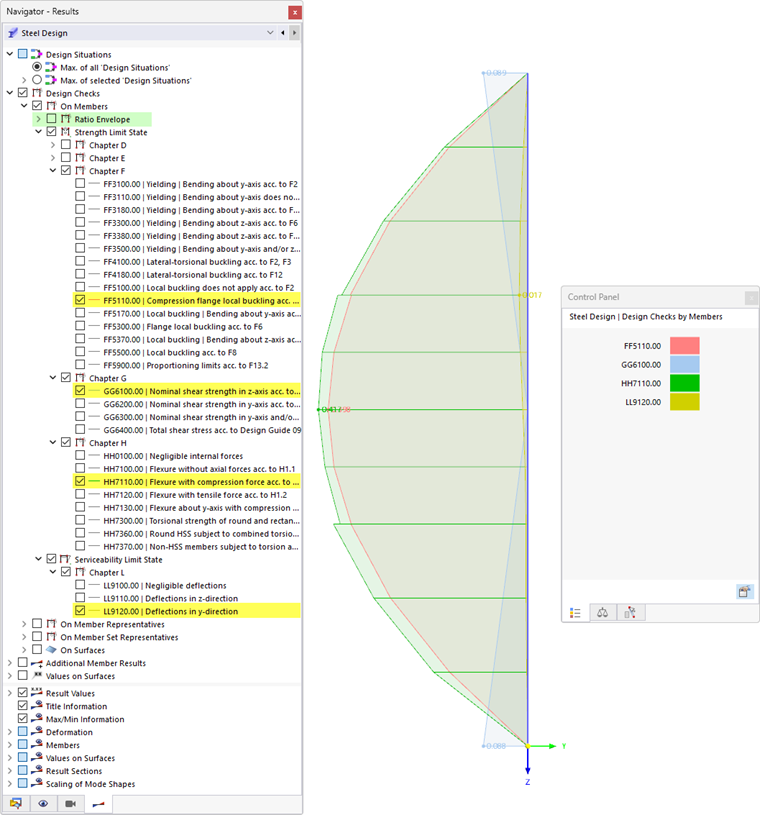

Изображение степени использования по типу расчёта в стержнях

Выбранные результаты одновременно отображаются на модели. В панели управления вы можете прочитать цвета типов проверок и при необходимости их скорректировать (см. главу Панель управления руководства RFEM).

Для поверхностей коэффициенты использования отображаются как изополя.

Изображение расчётных соотношений на поверхностях

Вы также можете выбрать сторону слоя, результаты которой необходимо отобразить:

• Верх
• Средина
• Низ

При этом стоит учитывать: если локальная ось z в Базовые данные модели направлена вниз, то верхняя сторона находится на стороне поверхности в направлении отрицательной оси z поверхности (−z), соответственно нижняя сторона — в направлении положительной оси z (+z). Если локальная ось z в базовых данных направлена вверх, это определение изменяется.
