I diagrammi dei risultati di aste o sezioni di risultato sono disponibili anche per i risultati della progettazione dell'acciaio. Questo permette di valutare le verifiche in grafici, in modo analogo ai risultati dell'analisi strutturale.

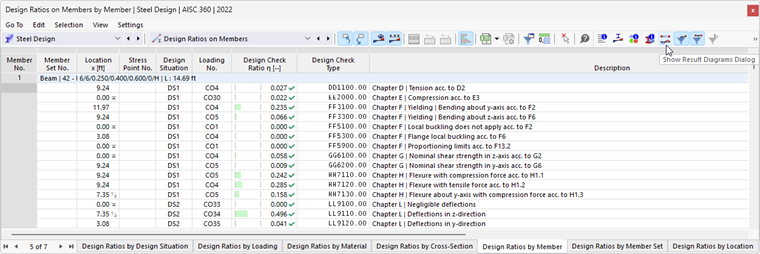

I diagrammi dei risultati possono essere richiamati come descritto nel capitolo Ergebnisverläufe del manuale RFEM. È possibile anche utilizzare il pulsante
disponibile nelle tabelle dei risultati della categoria 'Progettazione dell'acciaio' per gli oggetti asta.

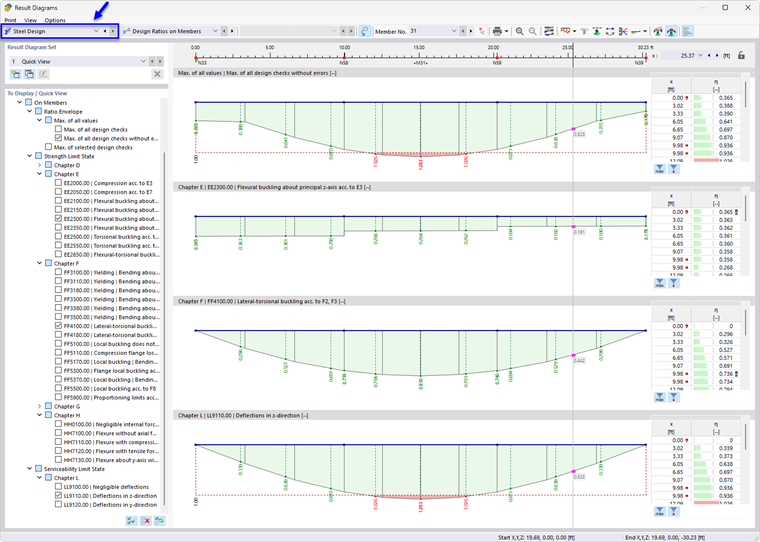

Verrà visualizzata la finestra di dialogo 'Diagrammi dei risultati'. La categoria di risultati 'Progettazione dell'acciaio' è preselezionata.
Nel riquadro 'Da visualizzare' specificare le verifiche di cui si desidera visualizzare i diagrammi. Le opzioni disponibili per i diagrammi delle aste corrispondono a quelle del 'Navigator - Risultati' (vedere immagine Visualizzare le verifiche con i fattori di utilizzo sulle aste ). Ogni tipo di risultato viene visualizzato in un diagramma separato.
Per verificare i risultati di un'altra asta, selezionare il suo numero nell'elenco 'Nr. Asta' oppure utilizzare il pulsante
per la selezione grafica.
Nell'elenco 'Fattori di utilizzo sulle aste' è possibile selezionare anche un altro tipo di oggetto.
Ulteriori possibilità sono descritte nel capitolo Ergebnisverläufe del manuale RFEM.
