Áreas de armadura
São definidas três áreas com diferentes necessidades de área de armadura por metro. Essas áreas são as chamadas áreas de armadura. A área de armadura central, que é dimensionada pelo programa com uma largura de 50% do comprimento lateral da fundação perpendicular à armadura considerada, é designada por "II" (dois numéricos redondos). As duas restantes áreas de armadura são áreas de armadura de borda. Estas estão designadas por "I" e "III" e têm uma largura de 25% do respetivo comprimento lateral da fundação.
Faixa de cálculo

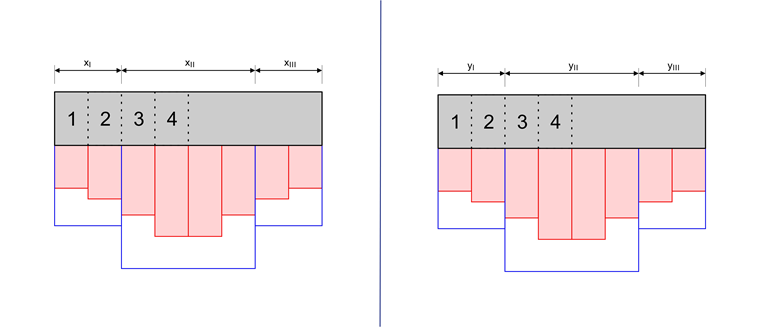

A fundação está dividida em oito faixas para cada direção. Por baixo da chapa, é apresentada a secção de aço necessária por metro. Cada uma destas faixas recebe uma parte diferente do momento de cálculo para o qual a verificação é realizada. O tamanho dos componentes é obtido através dos chamados números de distribuição α1-4 de acordo com o livro 240, DAfStb [1] Tabela 2.9 para as faixas de chapas n.º 1 a 4.
O próximo passo é determinar a secção de aço necessária para cada área de armadura. Para a área de armadura central, é sempre a secção de aço necessária da quarta faixa de laje. A maior secção de aço a ser coberta para as faixas de borda depende da sua largura.
Existe apenas uma área de armadura para a armadura da chapa superior. Uma redução não faria sentido aqui, porque a secção de aço necessária é a mesma em todas as faixas da laje.
Números de distribuição
Os números de distribuição são obtidos utilizando os seguintes coeficientes Q:
|
cx |
Largura do pilar na direção x |
|
cy |
Largura do pilar na direção y |
|
wx |
Largura de fundação na direção x |
|
wy |
Largura de fundação na direção y |
|
atx |
Folga de pilar superior na direção x |
|
ttx |
Espessura superior de parede de encaixe na direção x |
|
aty |
Folga de pilar superior na direção x |
|
tty |
Espessura da parede superior da fundação de encaixe na direção y |
|
wx |
Largura de fundação na direção x |
|
wy |
Largura da fundação na direção y |
Com estes coeficientes, é possível determinar o coeficiente de distribuição para a respetiva faixa de acordo com DAfStb {%>
| Q = 0,1 | Q = 0,2 | Q = 0,3 | |
|---|---|---|---|
| α1 | 0,07 | 0,08 | 0,09 |
| α2 | 0,10 | 0,10 | 0,11 |
| α3 | 0,14 | 0,14 | 0,14 |
| α4 | 0,19 | 0,18 | 0,16 |
| Soma | 0,50 | 0,50 | 0,50 |
Se o coeficiente determinado for inferior a 0,1, os valores de α são determinados a partir da coluna para um coeficiente de 0,1. Se o coeficiente determinado for superior a 0,3, existe uma fundação compacta e não é necessária uma distribuição gradual do momento de cálculo. O coeficiente de distribuição α é então o mesmo para todas as faixas e é de 0,125. Se o coeficiente determinado se encontra entre os valores de dois pilares, é utilizada a interpolação linear.
O momento de cálculo proporcional para uma faixa de placas é então o momentode cálculo Minferior (ver Capítulo Determinação dos momentos de cálculo ) multiplicado por α.
