Aree di armatura
Sono definite tre aree con diversa necessità di area di armatura richiesta per metro. Queste aree sono chiamate aree di armatura. L'area dell'armatura centrale, che è progettata dal programma con una larghezza del 50 percento della lunghezza del lato della fondazione che corre perpendicolare all'armatura considerata, è designata come "II" (romana due). Le restanti due aree di armatura sono le aree di armatura del bordo. Sono designati come "I" e "III" e hanno una larghezza del 25 percento della rispettiva lunghezza del lato della fondazione.
Striscia di progetto

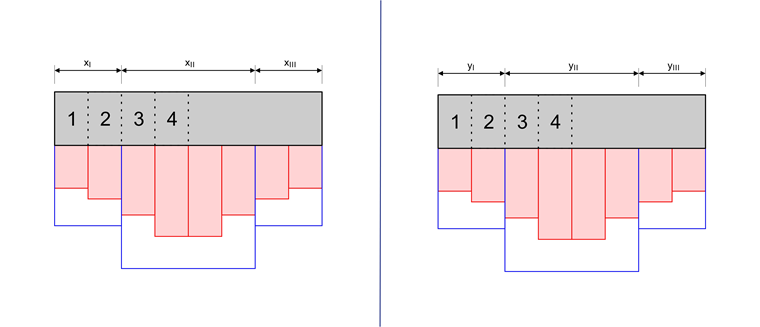

La fondazione è divisa in otto strisce per ogni direzione. La sezione trasversale di acciaio richiesta per metro di ciascuna striscia è mostrata sotto la piastra. Ognuna di queste strisce riceve una porzione diversa del momento di progetto per il quale viene eseguita la verifica. La dimensione dei componenti si ottiene utilizzando i cosiddetti numeri di distribuzione α1-4 secondo il libro 240, DAfStb [1] Tabella 2.9 per le strisce di piastre nr. 1 a 4.
Il passaggio successivo è determinare la sezione di acciaio necessaria per ciascuna area di armatura. Per l'area di armatura centrale, questa è sempre la sezione trasversale in acciaio richiesta della quarta fascia della soletta. La sezione trasversale in acciaio più grande da coprire per le strisce di bordo dipende dalla loro larghezza.
C'è solo un'area di armatura per l'armatura della piastra superiore. Una riduzione non avrebbe senso qui, perché la sezione trasversale in acciaio richiesta è la stessa in tutte le strisce della soletta.
Numeri di distribuzione
I numeri di distribuzione si ottengono utilizzando i seguenti quozienti Q:
|
cx |
Larghezza della colonna in direzione x |
|
cy |
Larghezza del pilastro in direzione y |
|
wx |
Larghezza della fondazione nella direzione x |
|
wy |
Larghezza della fondazione in direzione y |
|
atx |
Gioco superiore di colonne nella direzione x |
|
ttx |
Spessore superiore della parete del bicchiere in direzione x |
|
aty |
Gioco superiore della colonna in direzione x |
|
tty |
Spessore della parete superiore dell'incasso in direzione y |
|
wx |
Larghezza della fondazione in direzione x |
|
wy |
Larghezza di fondazione in direzione y |
Con questi quozienti, il coefficiente di distribuzione per la rispettiva striscia può essere determinato secondo DAfStb [1] secondo la tabella seguente:
| Q = 0.1 | Q = 0.2 | Q = 0,3 | |
|---|---|---|---|
| α1 | 0,07 | 0,08 | 0,09 |
| α2 | 0,10 | 0,10 | 0,11 |
| α3 | 0,14 | 0,14 | 0,14 |
| α4 | 0,19 | 0,18 | 0,16 |
| Somma | 0.50 | 0.50 | 0.50 |
Se il quoziente determinato è inferiore a 0,1, i valori di α sono determinati dalla colonna per un quoziente di 0,1. Se il quoziente determinato è maggiore di 0,3, è presente una fondazione compatta e non è necessaria una distribuzione graduale del momento di progetto. Il coefficiente di distribuzione α è quindi lo stesso per tutte le strisce ed è 0,125. Se il quoziente determinato è compreso tra i valori di due colonne, viene utilizzata l'interpolazione lineare.
Il momento di progetto proporzionale per una striscia di piastra è quindi il momento di progettoMinferiore (vedere il Capitolo Determinazione dei momenti di progetto ) moltiplicato per α.
