Áreas de armadura
Se definen tres áreas con diferentes necesidades de área de armadura necesaria por metro. Estas áreas se denominan áreas de armadura. El área de armadura central, que está calculada por el programa con un ancho del 50 por ciento de la longitud del lado de la cimentación que discurre perpendicular a la armadura considerada, se designa como "II" (Roman dos). Las dos áreas de armadura restantes son las áreas de armadura de borde. Se designan como "I" y "III" y tienen un ancho del 25 por ciento de la longitud del lado de la cimentación respectiva.
Banda de cálculo

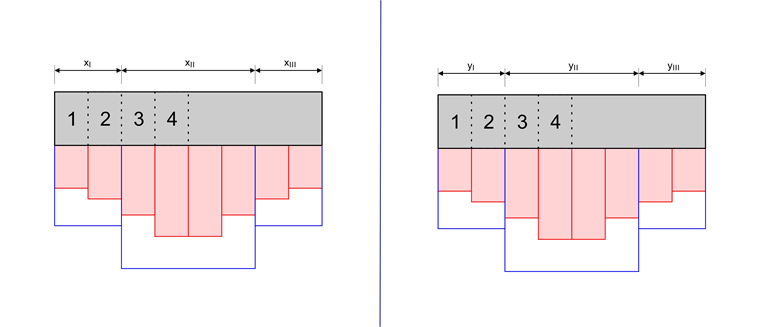

La cimentación se divide en ocho franjas para cada dirección. La sección de acero necesaria por metro de cada tira se muestra debajo de la placa. Cada una de estas franjas recibe una porción diferente del momento de cálculo para el cual se realiza el cálculo. El tamaño de los componentes se obtiene utilizando los llamados números de distribución α1-4 según el Libro 240, DAfStb [1] Tabla 2.9 para las tiras de placas núm. 1 a 4.
El siguiente paso es determinar la sección de acero necesaria para cada área de armadura. Para el área de armadura intermedia, esta es siempre la sección de acero necesaria de la cuarta franja de losa. La sección de acero más grande que se va a cubrir para las franjas de borde depende de su anchura.
Solo hay un área de armadura para la armadura de la placa superior. Un decalaje no tendría sentido aquí, porque la sección de acero requerida es la misma en todas las franjas de losa.
Números de distribución
Los números de distribución se obtienen utilizando los siguientes cocientes Q:
|
cx |
Ancho de pilar en dirección x |
|
cy |
Ancho de pilar en dirección y |
|
wx |
Ancho de cimentación en dirección x |
|
wy |
Ancho del encepado en dirección y |
|
atx |
Separación de pilares superior en dirección x |
|
ttx |
Espesor del muro del dado superior en dirección x |
|
aty |
Juego de pilares superior en dirección x |
|
tty |
Espesor de pared del encepado superior en dirección y |
|
wx |
Ancho de cimentación en dirección x |
|
wy |
Ancho de cimentación en dirección y |
Con estos cocientes, se puede determinar el coeficiente de distribución para la franja respectiva según DAfStb [1] según la siguiente tabla:
| Q = 0,1 | Q = 0,2 | Q = 0,3 | |
|---|---|---|---|
| α1 | 0,07 | 0,08 | 0,09 |
| α 2 | 0,10 | 0,10 | 0.11 |
| α3 | 0,14 | 0,14 | 0,14 |
| α4 | 0,19 | 0,18 | 0,16 |
| Total | 0,50 | 0,50 | 0,50 |
Si el cociente determinado es menor que 0,1, los valores de α se determinan a partir de la columna para un cociente de 0,1. Si el cociente determinado es mayor que 0.3, hay una cimentación compacta y no es necesaria una distribución escalonada del momento de cálculo. El coeficiente de distribución α es entonces el mismo para todas las franjas y es 0,125. Si el cociente determinado está entre los valores de dos columnas, entonces se usa la interpolación lineal.
El momento de cálculo proporcionado para una banda de placas es entonces el momentode cálculo Minferior (véase el capítulo Determinación de los momentos de cálculo ) multiplicado por α.
