Armature Surfaces de distribution
Il est défini trois zones avec différents besoins de section d'armature nécessaire par mètre. Ces zones sont appelées Surfaces de distribution. La zone d'armature centrale, à laquelle le programme attribue une largeur de 50 pour cent de la longueur du côté de la fondation perpendiculaire à l'armature considérée, est désignée par "II" (deux en chiffre romain). Les deux autres zones d'armature sont les zones d'armature de rive. Elles sont désignées par "I" et "III" et ont chacune une largeur de 25 pour cent de la longueur du côté de la fondation concernée.
Bande de calcul

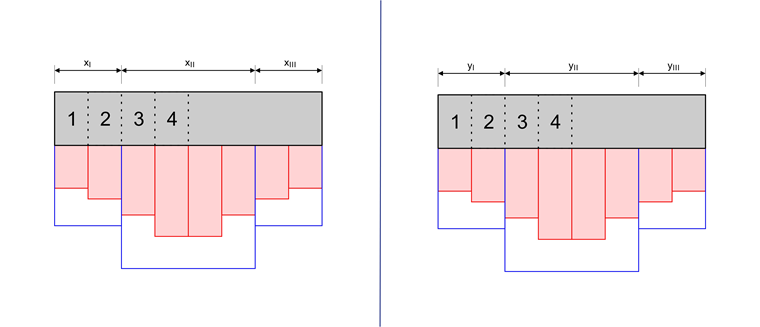

La fondation est divisée en huit bandes pour chaque direction. La section d'acier nécessaire par mètre de chaque bande est représentée sous la dalle. Chacune de ces bandes reçoit une part différente du moment de calcul pour laquelle le calcul est effectué. La valeur de ces parts est obtenue à l'aide des coefficients de distribution α1-4 selon le cahier 240, DAfStb [1] tableau 2.9 pour les bandes de dalle n° 1 à 4.
La section d'acier nécessaire pour les différentes zones d'armature est maintenant déterminée. Pour la zone d'armature centrale, il s'agit toujours de la section d'acier nécessaire de la quatrième bande de dalle. La plus grande section d'acier à couvrir pour les bandes de rive dépend de leur largeur.
Pour l'armature de dalle supérieure, il n'y a qu'une seule zone d'armature. Un échelonnement ne serait pas judicieux ici, car la section d'acier nécessaire est la même dans toutes les bandes de dalle.
Coefficients de distribution
Les coefficients de distribution sont obtenus à l'aide du quotient Q suivant :
|
cx |
Largeur du poteau dans la direction x |
|
cy |
Largeur de poteau dans la direction y |
|
wx |
Largeur de fondation dans la direction x |
|
wy |
Largeur de fondation dans la direction y |
|
atx |
Espacement des poteaux supérieur en direction x |
|
ttx |
Épaisseur de paroi supérieure du manchon d’ancrage direction x |
|
aty |
Jeu supérieur des poteaux en direction x |
|
tty |
Épaisseur de voile de fût supérieur en direction y |
|
wx |
Largeur de la fondation en direction x |
|
wy |
Largeur de fondation dans la direction y |
Avec ces quotients, le coefficient de distribution pour la bande respective peut être déterminé selon le tableau suivant du DAfStb [1] :
| Q = 0,1 | Q = 0,2 | Q = 0,3 | |
|---|---|---|---|
| α1 | 0,07 | 0,08 | 0,09 |
| α2 | 0,10 | 0,10 | 0,11 |
| α3 | 0,14 | 0,14 | 0,14 |
| α4 | 0,19 | 0,18 | 0,16 |
| Somme | 0,50 | 0,50 | 0,50 |
Si le quotient déterminé est inférieur à 0,1, les valeurs de α sont déterminées à partir de la colonne pour un quotient de 0,1. Si le quotient déterminé est supérieur à 0,3, il s'agit d'une fondation trapue pour laquelle on peut renoncer à une distribution échelonnée du moment de calcul. Le coefficient de distribution α est alors identique pour toutes les bandes et vaut 0,125. Si le quotient déterminé se situe entre les valeurs de deux colonnes, une interpolation linéaire est effectuée.
La part du moment de calcul pour une bande de dalle est alors le moment de calcul Minf (voir chapitre Détermination des moments de calcul ) multiplié par α.
