Geometria

No separador Geometria, define as dimensões da laje de fundação e do encaixe.

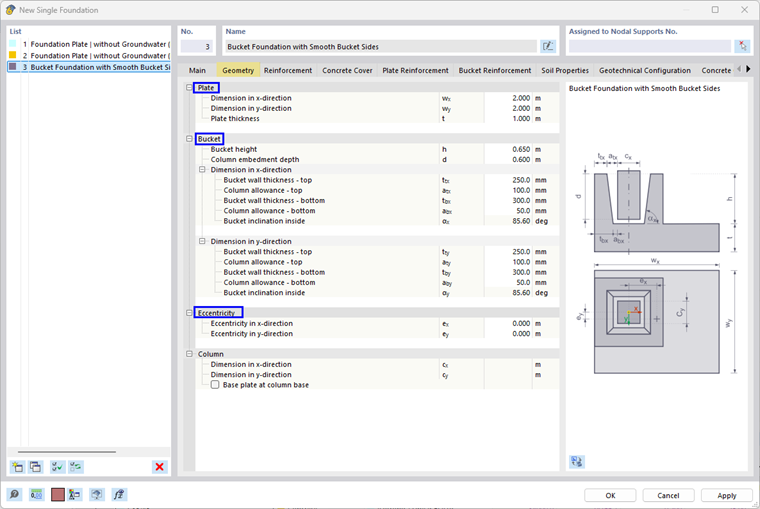

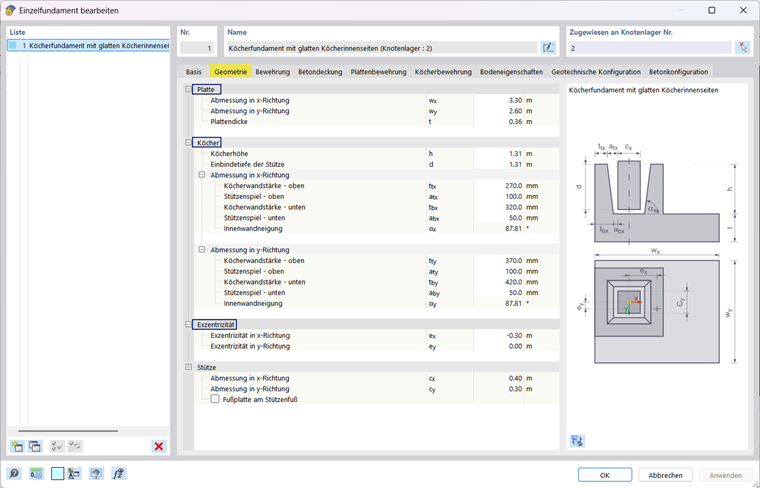

Fundações de betão | Taça Geometria

A tabela seguinte lista os parâmetros com os quais descreve a geometria da Laje, do Encaixe e da Excentricidade.

Variável	Designação
w_x / w_y	Dimensão da laje de fundação na direção x ou y
t	Espessura da laje de fundação
h	Altura do encaixe
d	Profundidade de embutimento do pilar
t_tx / t_ty	Espessura da parede do encaixe no topo na direção x ou y
a_tx / a_ty	Folga do pilar no topo na direção x ou y
t_bx / t_by	Espessura da parede do encaixe na base na direção x ou y
a_bx / a_by	Folga do pilar na base na direção x ou y
α_x / α_y	Inclinação da parede interna na direção x ou y
e_x / e_y	Excentricidade na direção x ou y
c_x / c_y	Dimensão do pilar na direção x ou y

Informação

As dimensões do pilar não podem ser ajustadas aqui. Apenas podem ser alteradas na caixa de diálogo da secção transversal da barra correspondente.

Com o botão abaixo do esquema do sistema, pode visualizar o modelo dinâmico com as dimensões diretamente no separador.

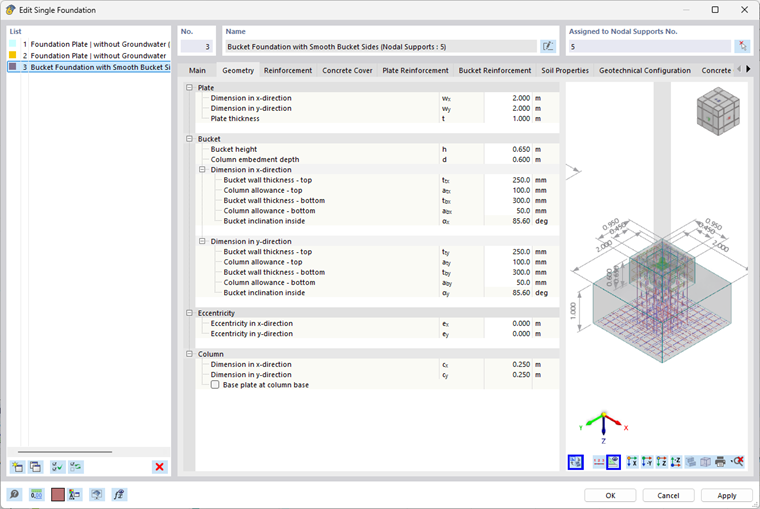

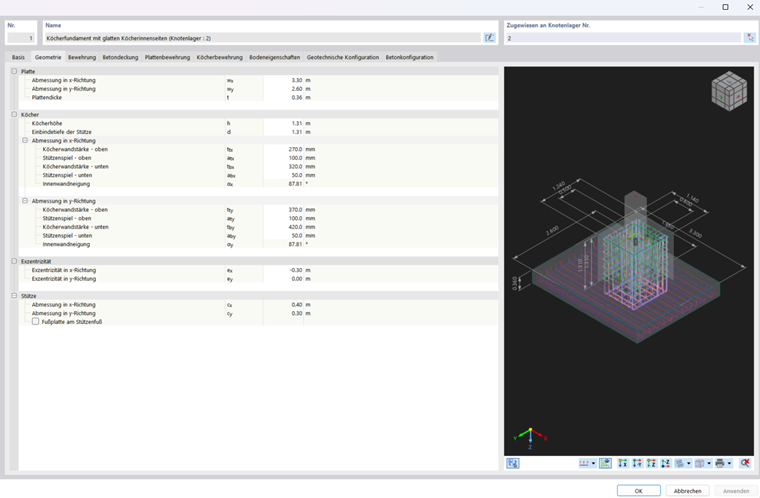

Geometria de fundações de encaixe com modelo dinâmico

Dimensões mínimas

Devem ser respeitadas determinadas dimensões mínimas para garantir a execução geométrica correta da fundação com encaixe.

Profundidade de embutimento

A profundidade de embutimento não pode ser superior à altura do encaixe.

d \leq h

Fundações de encaixe | Profundidade de embutimento máximo do pilar

Espessura da parede superior do encaixe

A espessura mínima superior da parede do encaixe resulta do máximo de quatro valores mínimos individuais. A maior destas espessuras define a espessura de parede necessária:

A parede do encaixe (dependendo do tipo de disposição dos estribos) deve ser dimensionada de modo a que o diâmetro do mandril, o diâmetro dos estribos verticais estaticamente necessários na direção x, os diâmetros dos estribos horizontais na direção y (interiores e exteriores), bem como o dobro do recobrimento de betão, possam ser suficientemente considerados:

\{\begin{cases} 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, outer}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Etriers, que rodeiam o pilar \\ 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, x}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Etriers completamente dentro da parede da sapata \end{cases}

c_k	Recobrimento de betão da parede do encaixe
d_m,v,x	Diâmetro mínimo de dobragem de estribo vertical estático na direção x
d_s,v,x	Diâmetro dos estribos verticais estáticos
d_s,h,x	Diâmetro de estribo horizontal na direção X (interior)
d_s,h,outer	Diâmetro do estribo horizontal mais externo
d_s,h,y	Estribo horizontal na direção y
d_s,v,y	Diâmetro dos estribos verticais na direção y

Fundações de encaixe | Dimensões mínimas da espessura da parede (1)

A segunda condição depende da largura do pilar, bem como da folga do pilar (superior e inferior):

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Fundações de encaixe | Dimensões mínimas de espessura da parede (2)

A terceira condição é uma especificação geométrica que depende da largura do pilar:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Fundações de encaixe | Espessura de parede com dimensões mínimas (3)

Para garantir um limite inferior absoluto, é considerada uma espessura mínima de parede de 10 cm, independentemente da armadura e da geometria.

10 cm \leq t_{tx}

Fundações de encaixe | Espessura mínima de parede (4)

Informação

As dimensões mínimas da espessura da parede na direção y devem ser consideradas de forma análoga às da direção x.

Outras dimensões mínimas

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Fundações de encaixe | Condição de largura de encaixe

Estas relações garantem que a largura total do encaixe em cada direção no topo e na base é idêntica.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Fundações de encaixe | Condição de paredes de encaixe interiores

Todas as relações mencionadas garantem que

a espessura da parede na base é, no mínimo, tão grande como a espessura da parede no topo e
a folga do pilar no topo é, no mínimo, tão grande como a folga do pilar na base.

A parede interna do encaixe pode ser vertical ou inclinada para fora. É evitada uma inclinação para dentro.

Rotação da fundação através do apoio de nó

A rotação de uma fundação em torno do eixo Z é realizada através do sistema de coordenadas local do apoio de nó associado. Não está prevista uma rotação direta da fundação. O pré-requisito para isto é que o eixo z local do apoio de nó esteja paralelo ao eixo Z global.

Crie um sistema de coordenadas local personalizado e atribua-o ao apoio de nó. A fundação adota a orientação deste sistema de coordenadas local.

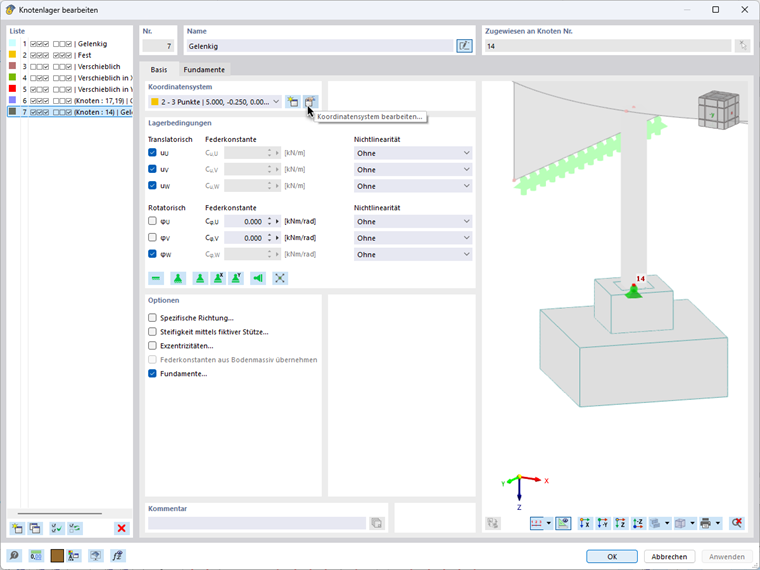

sistema de coordenadas local, apoios nodais

editar sistema de coordenadas local de um apoio nodal

A orientação do pilar não influencia a orientação da fundação. Uma rotação do pilar em torno do eixo Z global pode ser realizada independentemente da fundação e não é estritamente necessária para o dimensionamento da fundação, sendo que para a utilização de fundações se pressupõe um alinhamento do pilar paralelo ao eixo Z global.
