Geometria

W zakładce Geometria można zdefiniować wymiary płyty fundamentowej i kielicha.

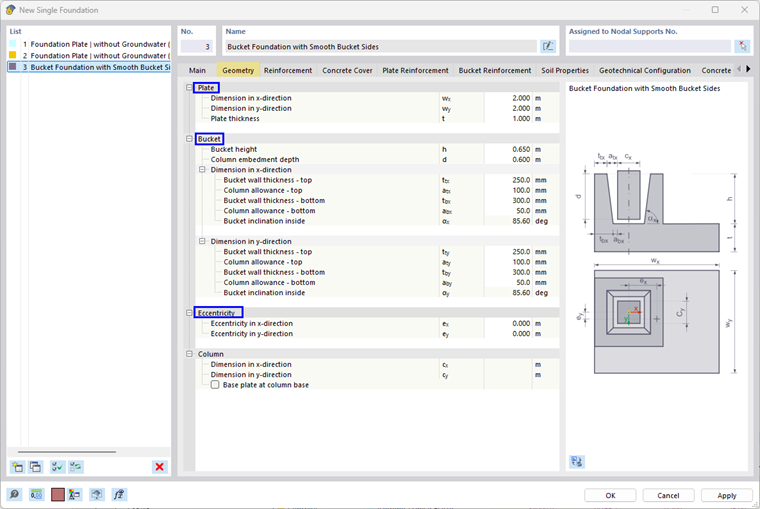

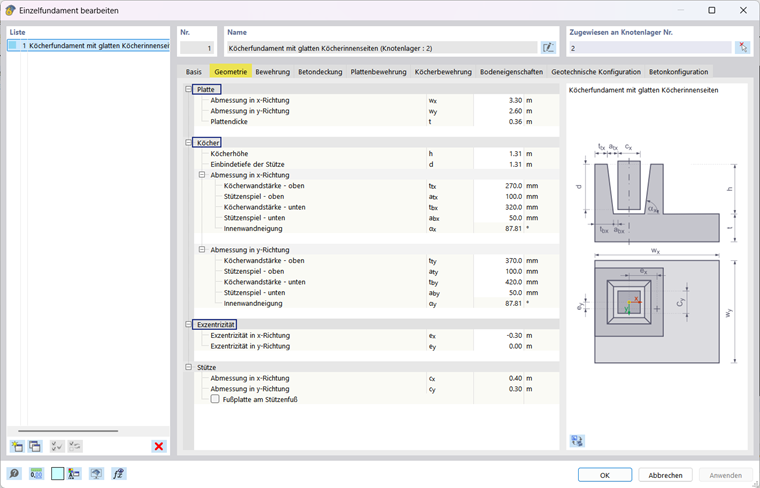

Fundamenty betonowe | Zakładka Geometria fundamentów kielichowych

Poniższa tabela przedstawia parametry opisujące geometrię Płyta, Kielich i Mimośród.

Zmienna	Oznaczenie
w_x / w_y	Wymiar płyty fundamentowej w kierunku x lub y
t	Grubość płyty fundamentowej
h	Wysokość kielicha
d	Głębokość osadzenia słupa
t_tx / t_ty	Grubość ściany kielicha u góry w kierunku x lub y
a_tx / a_ty	Luz słupa u góry w kierunku x lub y
t_bx / t_by	Grubość ściany kielicha u dołu w kierunku x lub y
a_bx / a_by	Luz słupa u dołu w kierunku x lub y
α_x / α_y	Nachylenie ściany wewnętrznej w kierunku x lub y
e_x / e_y	Mimośród w kierunku x lub y
c_x / c_y	Wymiar słupa w kierunku x lub y

Informacje

Wymiarów słupa nie można tutaj dostosować. Można je zmienić tylko w oknie dialogowym Przekrój odpowiedniego pręta.

Za pomocą przycisku poniżej szkicu systemowego można wyświetlić model dynamiczny z wymiarami bezpośrednio w zakładce.

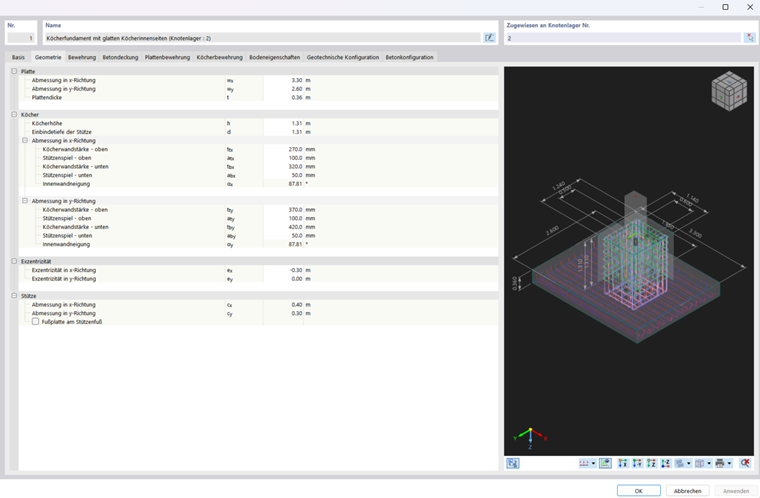

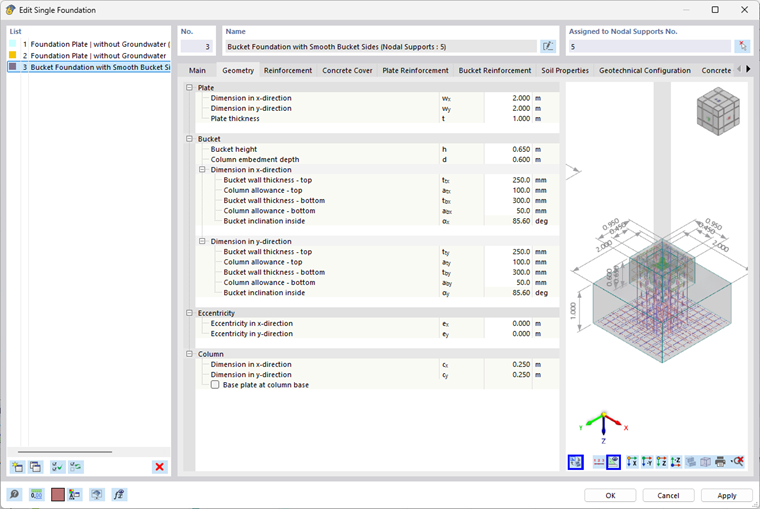

Zakładka geometria fundamentów kielichowych z dynamicznym modelem

Zakładka typu fundamentów kielichowych z dynamicznym wykresem

Wymiary minimalne

Należy przestrzegać określonych wymiarów minimalnych, aby zapewnić prawidłowe wykonanie geometryczne fundamentu kielichowego.

Głębokość osadzenia

Głębokość osadzenia nie może być większa niż wysokość kielicha.

d \leq h

Fundamenty kielichowe | Maksymalna głębokość osadzenia podpory

Górna grubość ściany kielicha

Minimalna górna grubość ściany kielicha wynika z maksimum czterech pojedynczych wartości minimalnych. Największa z tych grubości określa wymaganą grubość ściany:

Ściana kielicha (w zależności od rodzaju rozmieszczenia strzemion) musi być zwymiarowana tak, aby można było odpowiednio uwzględnić średnicę zagięcia, średnicę wymaganych statycznie strzemion pionowych w kierunku x, średnice strzemion poziomych w kierunku y (wewnętrznych i zewnętrznych) oraz podwójną otulinę betonową:

\{\begin{cases} 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, outer}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Bügel, die die Stütze umschließen \\ 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, x}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Bügel, die komplett in einer Köcherwand liegen \end{cases}

c_k	Otulina betonu w ścianach kielichowych
d_m,v,x	Minimalna średnica zginania dla pionowych strzemion w kierunku x
d_s,v,x	Średnica tego pionowego strzemienia
d_s,h,x	Średnica strzemion poziomych w kierunku x (wewnętrzne)
d_s,h,outer	Średnica najbardziej zewnętrznych strzemion poziomych
d_s,h,y	Strzemiono poziome w kierunku y
d_s,v,y	Średnica strzemion pionowych w kierunku y

Fundamenty kielichowe | Minimalne wymiary grubości ścian (1)

Drugi warunek zależy od szerokości słupa oraz od luzu słupa (u góry i u dołu):

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Fundamenty kielichowe | Minimalne wymiary grubości ściany (2)

Trzeci warunek to wymaganie geometryczne zależne od szerokości słupa:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Fundamenty kubłowe | Minimalne wymiary grubości ściany (3)

Aby zapewnić absolutną dolną granicę, niezależnie od zbrojenia i geometrii, przyjmuje się minimalną grubość ściany 10 cm.

10 cm \leq t_{tx}

Fundamenty kielichowe | Minimalne wymiary grubości ściany (4)

Informacje

Minimalne wymiary grubości ściany w kierunku y należy rozpatrywać analogicznie do tych w kierunku x.

Dalsze wymiary minimalne

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Fundamenty kielichowe | Warunek szerokości kielicha

Zależności te zapewniają, że całkowita szerokość kielicha w każdym kierunku jest identyczna na górze i na dole.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Fundamenty kielichowe | Warunek ostron fundamentu

Wszystkie wymienione zależności zapewniają, że

grubość ściany u dołu jest co najmniej taka, jak grubość ściany u góry oraz
luz słupa u góry jest co najmniej taki, jak luz słupa u dołu.

Wewnętrzna ściana kielicha może być pionowa lub nachylona na zewnątrz. Zapobiega to przechylaniu się do wewnątrz.

Rotacja fundamentu za pomocą podpory węzłowej

Rotacja fundamentu wokół osi Z odbywa się za pomocą lokalnego układu współrzędnych przyporządkowanej Podpory węzłowej. Bezpośrednia rotacja fundamentu nie jest przewidziana. Warunkiem jest, aby lokalna oś Z podpory węzłowej była równoległa do globalnej osi Z.

Należy utworzyć niestandardowy lokalny układ współrzędnych i przypisać go do podpory węzłowej. Fundament przejmuje orientację tego lokalnego układu współrzędnych.

lokalny układ współrzędnych, podpory węzłów

Edytuj lokalny układ współrzędnych podpory węzła

Orientacja słupa nie ma wpływu na ustawienie fundamentu. Rotacja słupa wokół globalnej osi Z może odbywać się niezależnie od fundamentu i nie jest wymagana do wymiarowania fundamentu, przy czym dla stosowania fundamentów wymagane jest ustawienie słupa równoległe do globalnej osi Z.
