Geometría

La pestaña Geometría sirve para introducir las dimensiones de la placa de cimentación y del cajón.

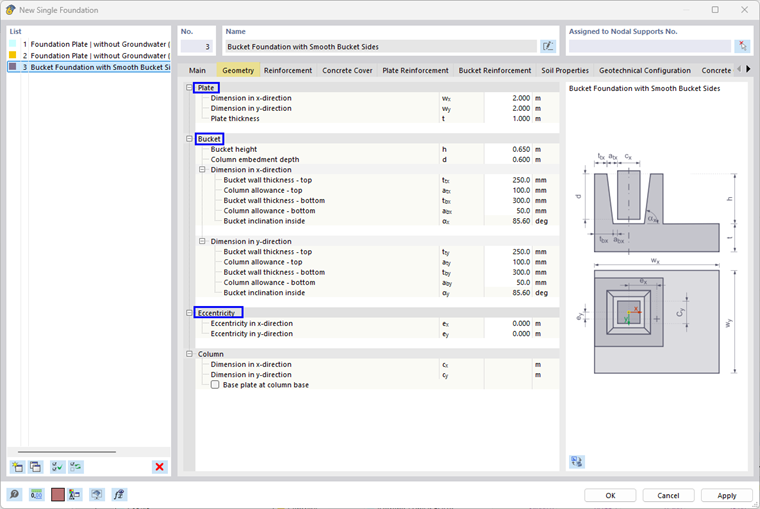

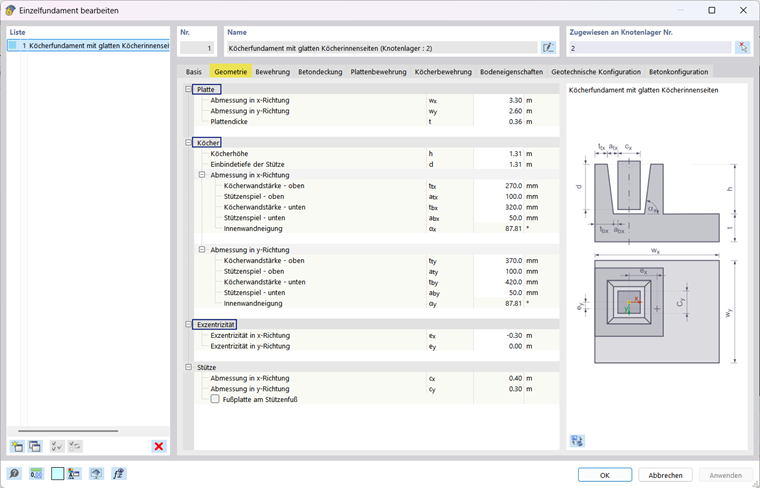

Cimentaciones de hormigón | Cimentaciones en cubeta Pestaña Geometría

Variable	Denominación
w_x / w_y	Dimensión de la placa de cimentación en dirección x o y
t	Espesor de la placa de cimentación
h	Altura del cajón
d	Profundidad de empotramiento de la columna
t_tx / t_ty	Espesor de la pared del cajón en la parte superior en dirección x o y
a_tx / a_ty	Holgura de la columna en la parte superior en dirección x o y
t_bx / t_by	Espesor de la pared del cajón en la parte inferior en dirección x o y
a_bx / a_by	Holgura de la columna en la parte inferior en dirección x o y
α_x / α_y	Inclinación de la pared interior en dirección x o y
e_x / e_y	Excentricidad en dirección x o y
c_x / c_y	Dimensión de la columna en dirección x o y

Con el botón puede mostrar el modelo dinámico con las dimensiones directamente en la pestaña.

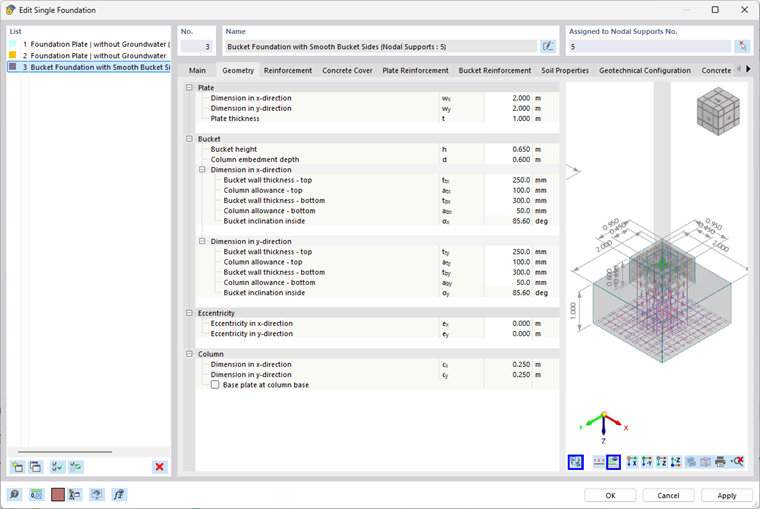

Pestaña de geometría de cimentaciones en macetero con modelo dinámico

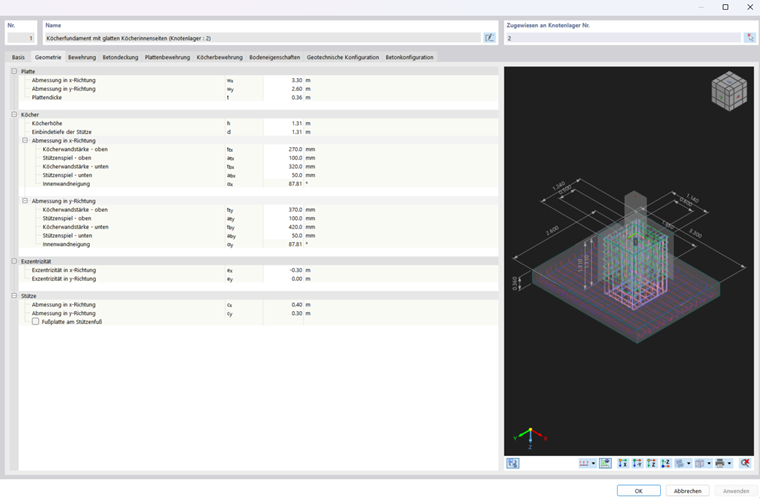

Registro de geometría de cimentaciones en jarra con modelo dinámico

Información

Las dimensiones de la columna no pueden ajustarse aquí. Solo pueden modificarse en el cuadro de diálogo de sección del elemento correspondiente.

Dimensiones mínimas

Deben cumplirse las siguientes dimensiones mínimas para garantizar una ejecución geométrica correcta de la cimentación de cajón:

Profundidad de empotramiento

La profundidad de empotramiento no debe ser mayor que la altura del cajón:

d \leq h

Cimentaciones en cáliz | Profundidad máxima de empotramiento del pilar

Espesor superior de la pared del cajón

El espesor mínimo superior de la pared del cajón resulta del máximo de cuatro valores mínimos individuales. El mayor de estos espesores define el espesor de pared requerido:

La pared del cajón (según el tipo de disposición de los cercos) debe dimensionarse de manera que puedan considerarse adecuadamente el diámetro de la curva de doblado, el diámetro de los cercos verticales estáticamente necesarios en dirección x, los diámetros de los cercos horizontales en dirección y (interior y exterior), así como el doble recubrimiento de hormigón:

\{\begin{cases} 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, outer}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Estribo, que rodea el pilar \\ 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, x}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Estribo, que está completamente dentro de la pared del pozo \end{cases}

c_k	Recubrimiento de hormigón de muro de encepado
d_m,v,x	Radio mínimo de curvatura en mandril de armadura de estribo vertical en dirección x
d_s,v,x	Diámetro de estas grapas estáticas verticales
d_s,h,x	Diámetro de estribo horizontal en dirección x (interno)
d_s,h,outer	Diámetro del estribo horizontal más exterior
d_s,h,y	Estribo horizontal en dirección y
d_s,v,y	Diámetro de estribo vertical en dirección y

Cimentaciones en cáliz | Dimensiones mínimas del espesor de muro (1)

La segunda condición depende de la anchura de la columna así como de la holgura de la columna (arriba y abajo):

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Cimientos enjarretados | Dimensiones mínimas de espesor de muro (2)

La tercera condición es una especificación geométrica que depende de la anchura de la columna:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Cimentaciones en cáliz | Armadura mínima de pilares (3)

Para garantizar un límite mínimo absoluto, independientemente del armado y la geometría, se adopta un espesor mínimo de pared de 10 cm:

10 cm \leq t_{tx}

Cimentaciones en encajonamiento | Dimensiones mínimas del espesor de muro

Información

Las dimensiones mínimas del espesor de pared en dirección y deben considerarse de forma análoga a las de la dirección x.

Otras dimensiones mínimas

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Cimentaciones en encajonamiento | Condición de ancho de encajonamiento

Estas relaciones garantizan que la anchura total del cajón en cada dirección sea idéntica en la parte superior e inferior.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Cimentaciones en jarra | Condición para muros internos de jarra

Estas relaciones garantizan que:

El espesor de pared inferior sea al menos igual al espesor de pared superior.
La holgura de la columna superior sea al menos igual a la holgura de la columna inferior.

La pared interior del cajón puede ser vertical o inclinada hacia el exterior. Se evita una inclinación hacia el interior.

Rotación de la cimentación mediante el apoyo nodal

La rotación de una cimentación alrededor del eje Z se realiza mediante el sistema de coordenadas local del apoyo nodal correspondiente.
Para ello, debe crearse un sistema de coordenadas local definido por el usuario y asignarse al apoyo nodal.
La cimentación adopta la orientación de este sistema de coordenadas local. No está prevista una rotación directa de la cimentación. El requisito para su aplicación es que el eje Z local del apoyo nodal discurra en paralelo al eje Z global.

sistema de coordenadas local, apoyos nodales

editar sistema de coordenadas local de un apoyo nodal

La orientación de la columna no influye en la orientación de la cimentación. Una rotación de la columna alrededor del eje Z global puede realizarse independientemente de la cimentación y no es obligatoria para el dimensionamiento de la cimentación; no obstante, para el uso de cimentaciones se presupone una orientación de la columna paralela al eje Z global.

Capítulo principal

Zapatas de encaje
