Geometrie

V záložce Geometrie definujete rozměry základové desky a kalichu.

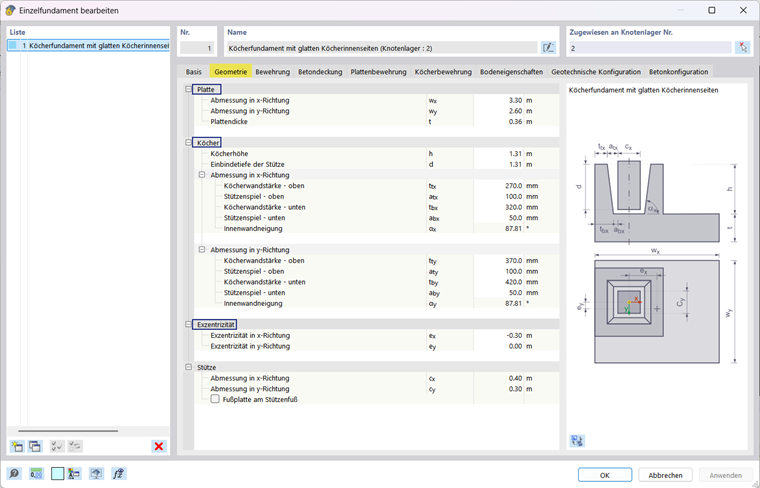

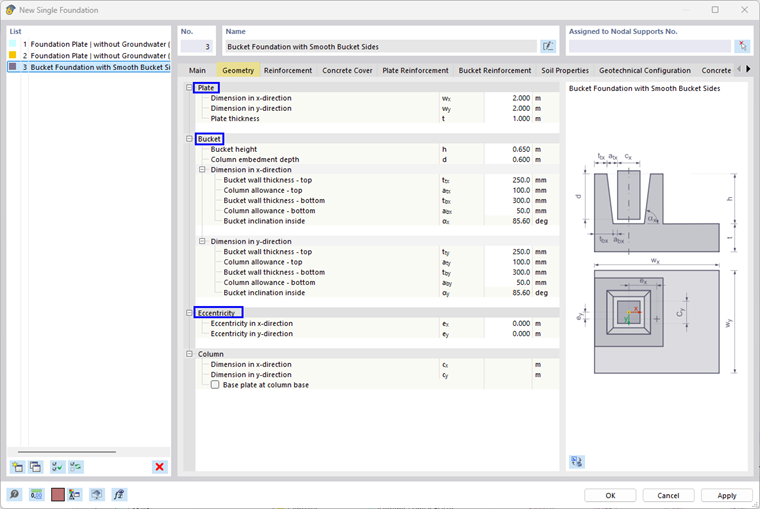

Železobetonové základy | Základové patky Záložka Geometrie

Následující tabulka uvádí parametry, kterými popisujete geometrii Desky, Kalichu a Excentricity.

Proměnná	Označení
w_x / w_y	Rozměr základové desky ve směru x resp. y
t	Tloušťka základové desky
h	Výška kalichu
d	Hloubka vetknutí sloupu
t_tx / t_ty	Tloušťka stěny kalichu nahoře ve směru x resp. y
a_tx / a_ty	Vůle sloupu nahoře ve směru x resp. y
t_bx / t_by	Tloušťka stěny kalichu dole ve směru x resp. y
a_bx / a_by	Vůle sloupu dole ve směru x resp. y
α_x / α_y	Sklon vnitřní stěny ve směru x resp. y
e_x / e_y	Excentricita ve směru x resp. y
c_x / c_y	Rozměr sloupu ve směru x resp. y

Informace

Rozměry sloupu zde nelze upravovat. Lze je změnit pouze v dialogu Průřez příslušného prutu.

Pomocí tlačítka pod náčrtem systému můžete dynamický model s rozměry zobrazit přímo v záložce.

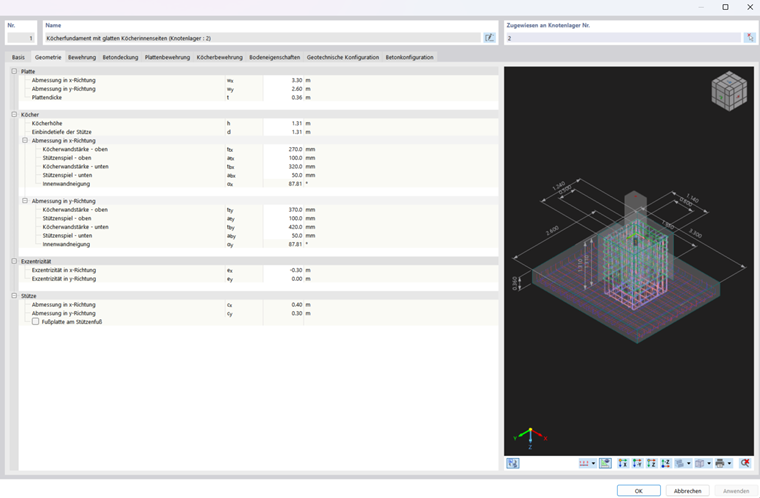

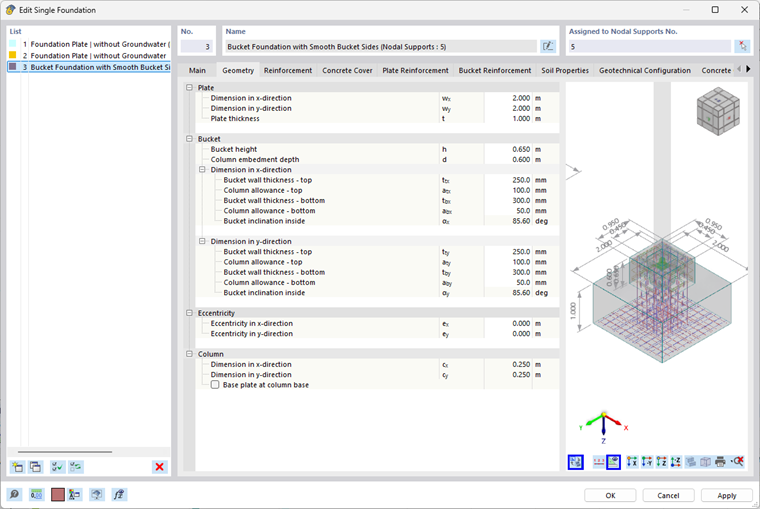

Registra geometrie bloku základové patky s dynamickým modelem

Zadání geometrie patek s kalichem s dynamickým modelem

Minimální rozměry

Pro zajištění správného geometrického provedení kalichové patky je nutné dodržet určité minimální rozměry.

Hloubka vetknutí

Hloubka vetknutí nesmí být větší než výška kalichu.

d \leq h

Kalichové základy | Maximální zanoření sloupu

Horní tloušťka stěny kalichu

Horní minimální tloušťka stěny kalichu vyplývá jako maximum ze čtyř jednotlivých minimálních hodnot. Největší z těchto tlouštěk definuje požadovanou tloušťku stěny:

Stěna kalichu (v závislosti na způsobu uspořádání třmínků) musí být navržena tak, aby bylo možné dostatečně zohlednit průměr ohybového trnu, průměr staticky nutných svislých třmínků ve směru x, průměry vodorovných třmínků ve směru y (vnitřních a vnějších) a dvojnásobné krytí výztuže:

\{\begin{cases} Svorníky, které svírají podpory \\ c_{k} & kotvení sloupu \\ d_{m, v} & prostor mezi hlavním svázáním a nosníkem \\ d_{s, v} & příčná vzdálenost mezi třmeny a nosníkem \\ d_{s, h} & svislá vzdálenost mezi třmeny a nosnou výztuží \\ t_{tx} & tloušťka stěny sloupu \end{cases}

c_k	Betonové krytí stěn kalichu
d_m,v,x	Minimální ohybový průměr svislého statického třmínku ve směru osy x
d_s,v,x	Průměr těchto svislých statických třmínků
d_s,h,x	Průměr vodorovného třmene ve směru x (vnitřní)
d_s,h,outer	Průměr krajních vodorovných třmínků
d_s,h,y	Horizontální třmen ve směru y
d_s,v,y	Průměr svislých třmínků ve směru y

Kalichové základy | Minimální rozměry tloušťky stěn (1)

Druhá podmínka závisí na šířce sloupu a na vůli sloupu (nahoře a dole):

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Kalichvézáklady | Minimální rozměry tloušťky stěny (2)

Třetí podmínka je geometrická specifikace, která závisí na šířce sloupu:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Patky s kalichem | Minimální rozměry tloušťky stěny (3)

Pro zajištění absolutní dolní hranice se nezávisle na výztuži a geometrii stanoví minimální tloušťka stěny 10 cm.

10 cm \leq t_{tx}

Blokové základy | Minimální rozměry tloušťky stěny (4)

Informace

Minimální rozměry tloušťky stěny ve směru y je třeba uvažovat analogicky ke směru x.

Další minimální rozměry

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Kalichové základy | Podmínka pro šířku bačny

Tyto vztahy zajišťují, že celková šířka kalichu je v každém směru na horní a dolní straně identická.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Blokové základy | Podmínka vnitřní stěny kalichu

Všechny uvedené vztahy zaručují, že

tloušťka stěny dole je minimálně tak velká jako tloušťka stěny nahoře a
vůle sloupu nahoře je minimálně tak velká jako vůle sloupu dole.

Vnitřní stěna kalichu může být buď svislá, nebo vyhnutá směrem ven. Vyhnutí směrem dovnitř je vyloučeno.

Rotace základu pomocí uzlové podpory

Rotace základu kolem osy Z se provádí pomocí lokálního souřadného systému příslušné uzlové podpory. Přímá rotace základu není plánována. Předpokladem pro to je, že lokální osa z uzlové podpory probíhá rovnoběžně s globální osou Z.

Vytvořte uživatelsky definovaný lokální souřadný systém a přiřaďte ho uzlové podpoře. Základ přebírá orientaci tohoto lokálního souřadného systému.

lokální souřadnicový systém, podpor uzlu

upravit lokální souřadný systém podporového uzlu

Orientace sloupu nemá na směrování základu žádný vliv. Rotaci sloupu kolem globální osy Z lze provést nezávisle na základu a není pro posouzení základu nezbytně nutná, přičemž pro použití základů se předpokládá orientace sloupu rovnoběžná s globální osou Z.
