Geometria

Il registro Geometria viene utilizzato per inserire le dimensioni della piastra di fondazione e del tascapunta.

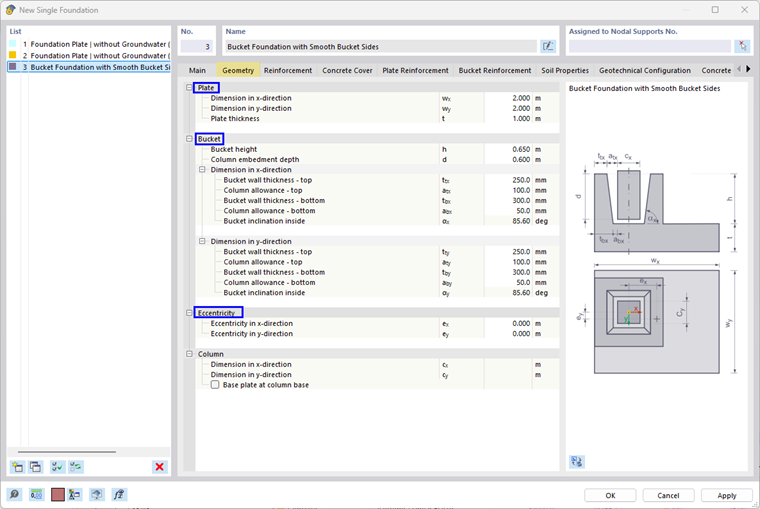

Fondazioni di calcestruzzo | Fondazioni a bicchiere nella scheda Geometria

Variabile	Descrizione
w_x / w_y	Dimensione della piastra di fondazione nella direzione x o y
t	Spessore della piastra di fondazione
h	Altezza del tascapunta
d	Profondità di inserzione del supporto
t_tx / t_ty	Spessore della parete del tascapunta superiore nelle direzioni x o y
a_tx / a_ty	Gioco del supporto superiore nelle direzioni x o y
t_bx / t_by	Spessore della parete del tascapunta inferiore nelle direzioni x o y
a_bx / a_by	Gioco del supporto inferiore nelle direzioni x o y
α_x / α_y	Inclinazione della parete interna nelle direzioni x o y
e_x / e_y	Eccentricità nelle direzioni x o y
c_x / c_y	Dimensione del supporto nelle direzioni x o y

Con il pulsante è possibile visualizzare il modello dinamico con le dimensioni direttamente nel registro.

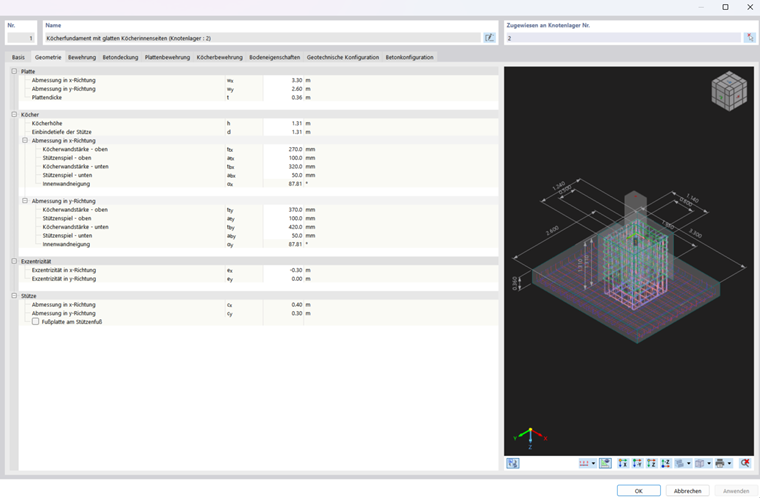

Scheda di geometria delle fondazioni a bicchiere con modello dinamico

Scheda della geometria delle fondazioni a bicchiere con modello dinamico

Informazione

Le dimensioni del supporto non possono essere modificate qui. Possono essere cambiate solo nel dialogo della sezione trasversale del corrispondente elemento.

Dimensioni minime

Le seguenti dimensioni minime devono essere rispettate per garantire una corretta esecuzione geometrica della fondazione a tascapunta:

Profondità di inserzione

La profondità di inserzione non deve essere maggiore dell'altezza del tascapunta:

d \leq h

Fondazioni a bicchiere | Massima profondità d'incastro della colonna

Spessore superiore della parete del tascapunta

Lo spessore minimo superiore della parete del tascapunta è determinato come il massimo tra quattro valori minimi separati. Il maggiore di questi rappresenta lo spessore richiesto della parete:

La parete del tascapunta (a seconda del tipo di disposizione degli staffe) deve essere dimensionata in modo che il diametro di curvatura della piegatura, il diametro degli staffe verticali necessari staticamente nella direzione x, i diametri degli staffe orizzontali nella direzione y (interni ed esterni) e il doppio del copriferro siano adeguatamente considerati:

\{2 \cdot (c + d - d + d) + d + \max (ds, ds) + d \leq t \cdotx & Ancoraggi che circondano il, 2 \cdot (c + d + d) + d + \max (d, d) + d \leq t x & sostegno, 2 \cdot (c + d + d) + d + \max (d, d) + d \leq t x & contenuti completamente, anello completo .

c_k	Copriferro del plinto di fondazione
d_m,v,x	Raggio di curvatura minimo per staffe statiche verticali nella direzione x
d_s,v,x	Diametro di questi morsetti statici verticali
d_s,h,x	Diametro della staffa orizzontale in direzione x (interno)
d_s,h,outer	Diametro dei staffe orizzontali più esterne
d_s,h,y	Staffa orizzontale direzione y
d_s,v,y	Selezione del diametro delle staffe verticali direction y

Fondazioni di tipo incapsulato | Spessore minimo della parete (1)

La seconda condizione dipende dalla larghezza del supporto e dal gioco del supporto (sia sopra che sotto):

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Fondazioni a bicchiere | Distanze minime dello spessore della parete (2)

La terza condizione è una specifica geometrica a seconda della larghezza del supporto:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Fondazioni a bicchiere | Spessore minimo della parete (3)

Per garantire un limite inferiore assoluto, indipendentemente dall'armatura e dalla geometria, è imposto uno spessore minimo della parete di 10 cm:

10 cm \leq t_{tx}

Fondazioni a bicchiere | Dimensioni minime dello spessore della parete (4)

Informazione

Le dimensioni minime dello spessore della parete nella direzione y devono essere considerate in modo analogo a quelle nella direzione x.

Altre dimensioni minime

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Plinti di fondazione | Condizione di larghezza del bicchiere

Queste relazioni assicurano che la larghezza totale del tascapunta sia identica in ogni direzione sia nella parte superiore che inferiore.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Fondazioni a bicchiere | Condizione delle pareti interne del bicchiere

Queste relazioni garantiscono che:

Lo spessore della parete inferiore sia almeno grande quanto lo spessore della parete superiore.
Il gioco del supporto superiore sia almeno grande quanto il gioco del supporto inferiore.

La parete interna del tascapunta può essere verticale o inclinata verso l'esterno. È impedita un'inclinazione verso l'interno.
