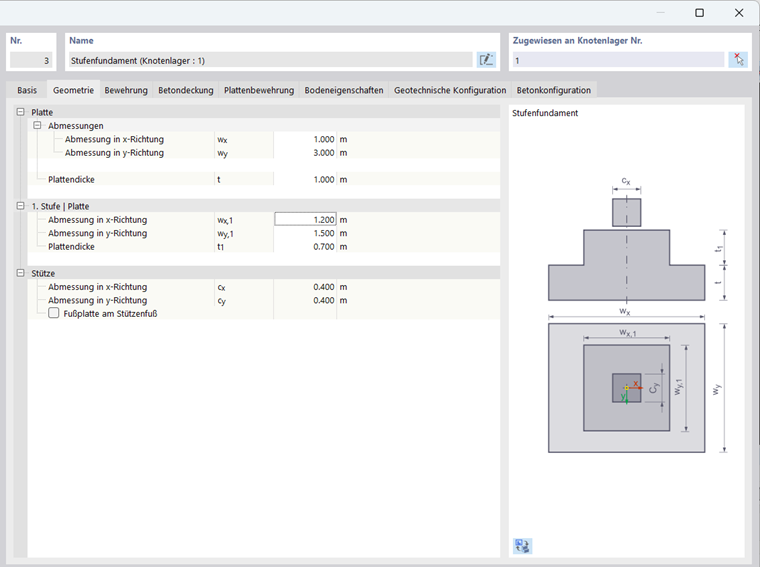

No registo Geometria, são inseridas as dimensões da placa de fundação, do degrau e da pilar.
Placa
| Variável | Designação |
|---|---|
| wx / wy | Dimensão da placa de fundação na direção x ou y |
| t | Espessura da placa de fundação |
1. Degrau
| Variável | Designação |
|---|---|
| wx,1 / wy,1 | Dimensão do degrau na direção x ou y |
| t1 | Altura do degrau |
Rotação da fundação através do apoio nodal
A rotação de uma fundação em torno do eixo Z é efetuada através do sistema de coordenadas local do respetivo apoio nodal.
Para isso, deve ser criado um sistema de coordenadas local definido pelo utilizador e atribuído ao apoio nodal.
A fundação assume a orientação deste sistema de coordenadas local. Não está prevista uma rotação direta da fundação. A condição para a aplicação é que o eixo Z local do apoio nodal seja paralelo ao eixo Z global.
A orientação do pilar não tem influência na orientação da fundação. Uma rotação do pilar em torno do eixo Z global pode ocorrer independentemente da fundação e não é obrigatoriamente necessária para o dimensionamento da fundação, sendo que, para a utilização de fundações, é pressuposta uma orientação do pilar paralela ao eixo Z global.
