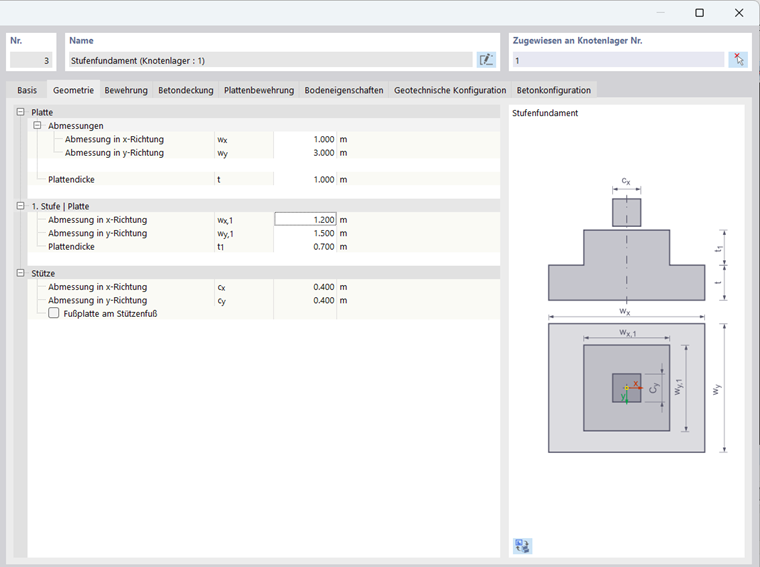

Dans l’onglet Géométrie, les dimensions de la semelle, du ressaut et du poteau sont saisies.
Semelle
| Variable | Désignation |
|---|---|
| wx / wy | Dimension de la semelle en direction x ou y |
| t | Épaisseur de la semelle |
1er ressaut
| Variable | Désignation |
|---|---|
| wx,1 / wy,1 | Dimension du ressaut en direction x ou y |
| t1 | Hauteur du ressaut |

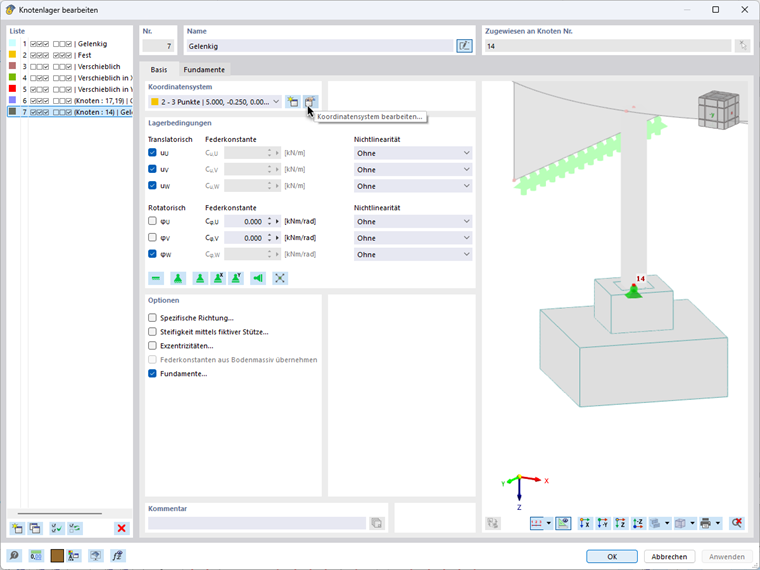

Rotation de la fondation via l’appui nodal
La rotation d’une fondation autour de l’axe Z s’effectue via le système de coordonnées local de l’appui nodal correspondant.
À cet effet, il convient de créer un système de coordonnées local défini par l’utilisateur et de l’assigner à l’appui nodal.
La fondation reprend l’orientation de ce système de coordonnées local. Une rotation directe de la fondation n’est pas prévue. La condition d’application est que l’axe local Z de l’appui nodal soit parallèle à l’axe global Z.
L’orientation du poteau n’a aucune influence sur l’orientation de la fondation. Une rotation du poteau autour de l’axe global Z peut être réalisée indépendamment de la fondation et n’est pas impérativement nécessaire pour le dimensionnement de la fondation, étant entendu que l’utilisation de fondations suppose un alignement du poteau parallèle à l’axe global Z.
