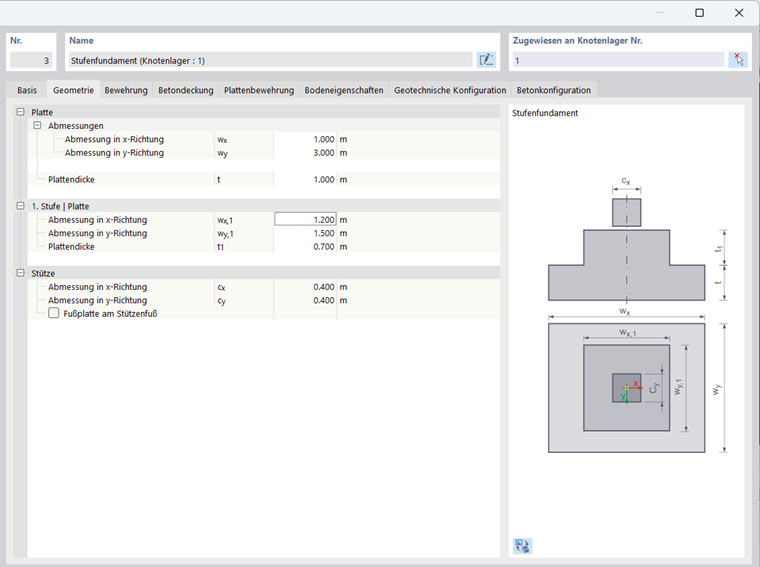

Nella scheda Geometria vengono inserite le dimensioni della piastra di fondazione, del gradino e del pilastro.
Piastra
| Variable | Descrizione |
|---|---|
| wx / wy | Dimensione della piastra di fondazione in direzione x o y |
| t | Spessore della piastra di fondazione |
1. gradino
| Variable | Descrizione |
|---|---|
| wx,1 / wy,1 | Dimensione del gradino in direzione x o y |
| t1 | Altezza del gradino |

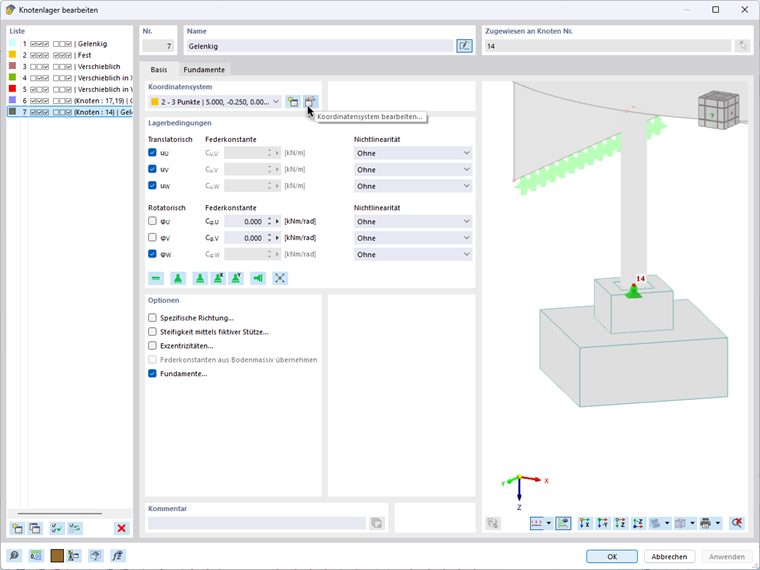

Rotazione della fondazione tramite l'appoggio nodale
La rotazione di una fondazione attorno all'asse Z avviene tramite il sistema di coordinate locale dell'appoggio nodale associato.
A tale scopo è necessario creare un sistema di coordinate locale definito dall'utente e assegnarlo all'appoggio nodale.
La fondazione assume l'orientamento di questo sistema di coordinate locale. Non è prevista una rotazione diretta della fondazione. Il presupposto per l'applicazione è che l'asse Z locale dell'appoggio nodale sia parallelo all'asse Z globale.
L'orientamento del pilastro non influisce sull'orientamento della fondazione. Una rotazione del pilastro attorno all'asse Z globale può avvenire indipendentemente dalla fondazione e non è obbligatoriamente necessaria per il dimensionamento della fondazione, mentre per l'utilizzo delle fondazioni si presuppone un orientamento del pilastro parallelo all'asse Z globale.
