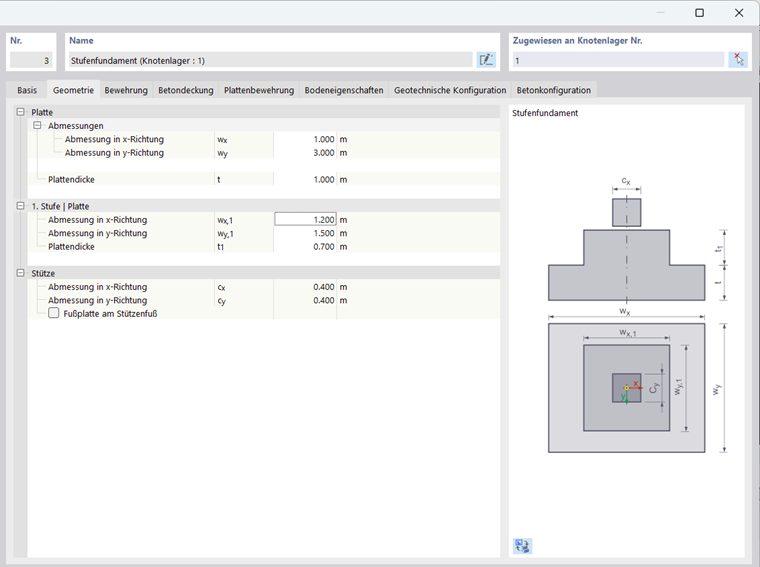

En la pestaña Geometría se introducen las dimensiones de la placa de cimentación, del escalón y de la columna.
Placa
| Variable | Denominación |
|---|---|
| wx / wy | Dimensión de la placa de cimentación en dirección x o y |
| t | Espesor de la placa de cimentación |
1.er escalón
| Variable | Denominación |
|---|---|
| wx,1 / wy,1 | Dimensión del escalón en dirección x o y |
| t1 | Altura del escalón |

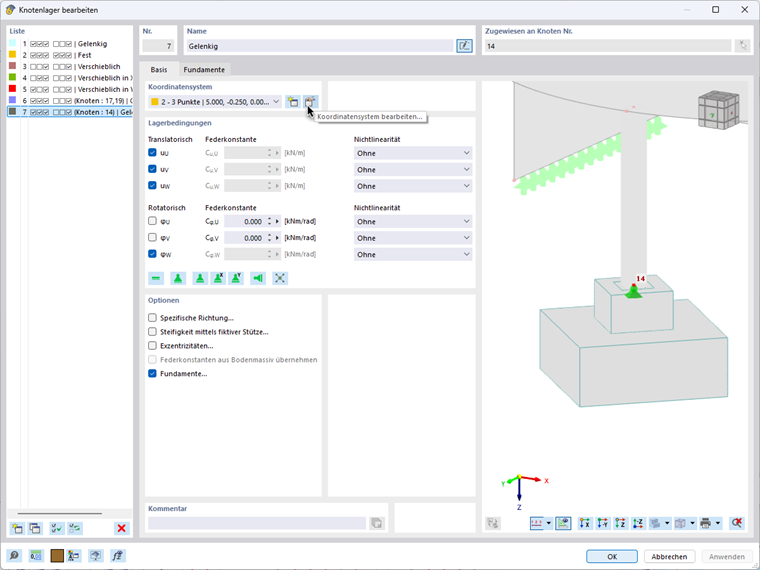

Rotación de la cimentación mediante el apoyo nodal
La rotación de una cimentación alrededor del eje Z se realiza a través del sistema de coordenadas local del apoyo nodal correspondiente.
Para ello, debe crearse un sistema de coordenadas local definido por el usuario y asignarlo al apoyo nodal.
La cimentación adopta la orientación de este sistema de coordenadas local. No está prevista una rotación directa de la cimentación. El requisito para su aplicación es que el eje Z local del apoyo nodal sea paralelo al eje Z global.
La orientación de la columna no influye en la orientación de la cimentación. La rotación de la columna alrededor del eje Z global puede realizarse independientemente de la cimentación y no es obligatoria para el dimensionamiento de la cimentación; sin embargo, para el uso de cimentaciones se presupone una alineación de la columna paralela al eje Z global.
