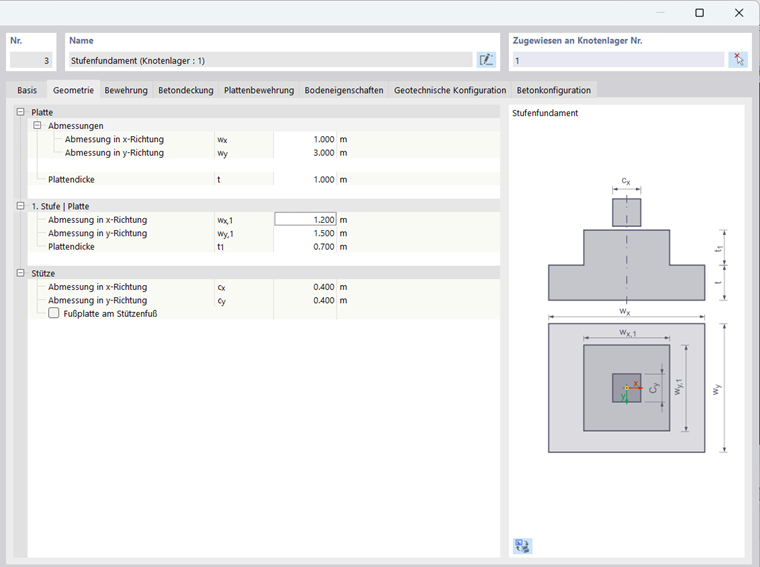

W zakładce Geometria wprowadza się wymiary płyty fundamentowej, stopnia i słupa.
Płyta
| Variable | Oznaczenie |
|---|---|
| wx / wy | Wymiar płyty fundamentowej w kierunku x lub y |
| t | Grubość płyty fundamentowej |
1. Stopień
| Variable | Oznaczenie |
|---|---|
| wx,1 / wy,1 | Wymiar stopnia w kierunku x lub y |
| t1 | Wysokość stopnia |

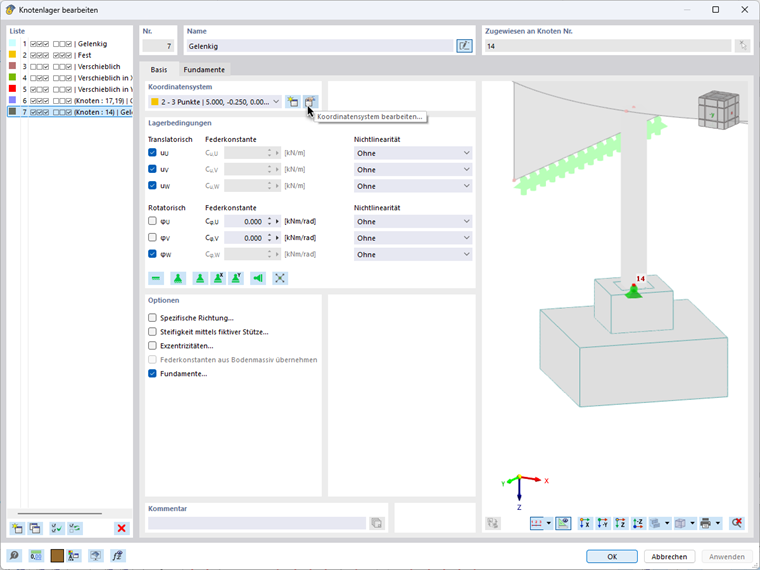

Obrót fundamentu względem podpory węzłowej
Obrót fundamentu wokół osi Z odbywa się za pośrednictwem lokalnego układu współrzędnych przypisanej do niego podpory węzłowej.
W tym celu należy utworzyć zdefiniowany przez użytkownika lokalny układ współrzędnych i przypisać go do podpory węzłowej.
Fundament przejmuje orientację tego lokalnego układu współrzędnych. Bezpośredni obrót fundamentu nie jest przewidziany. Warunkiem stosowania jest to, aby lokalna oś Z podpory węzłowej była równoległa do globalnej osi Z.
Orientacja słupa nie ma wpływu na ustawienie fundamentu. Obrót słupa wokół globalnej osi Z może być wykonywany niezależnie od fundamentu i nie jest bezwzględnie wymagany do wymiarowania fundamentu, przy czym do stosowania fundamentów wymaga się ustawienia słupa równolegle do globalnej osi Z.
