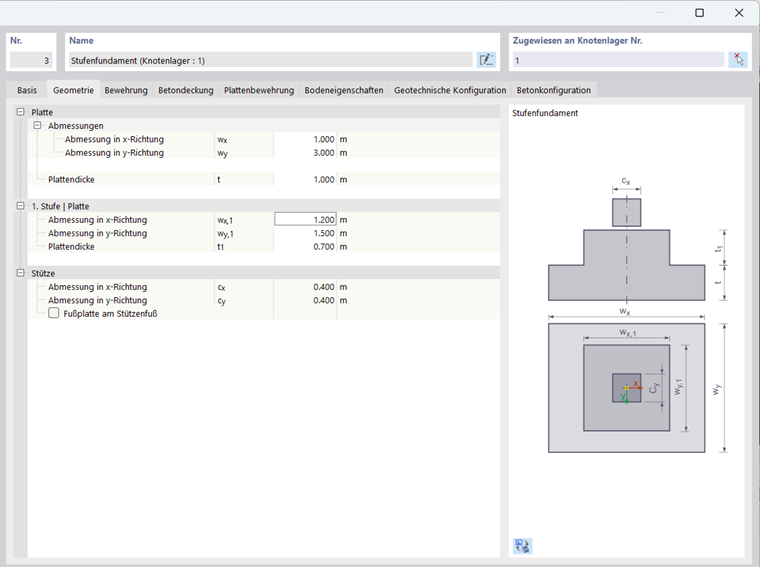

Na kartě Geometrie se zadávají rozměry základové desky, stupně a sloupu.
Deska
| Variable | Označení |
|---|---|
| wx / wy | Rozměr základové desky ve směru x, resp. y |
| t | Tloušťka základové desky |
1. stupeň
| Variable | Označení |
|---|---|
| wx,1 / wy,1 | Rozměr stupně ve směru x, resp. y |
| t1 | Výška stupně |

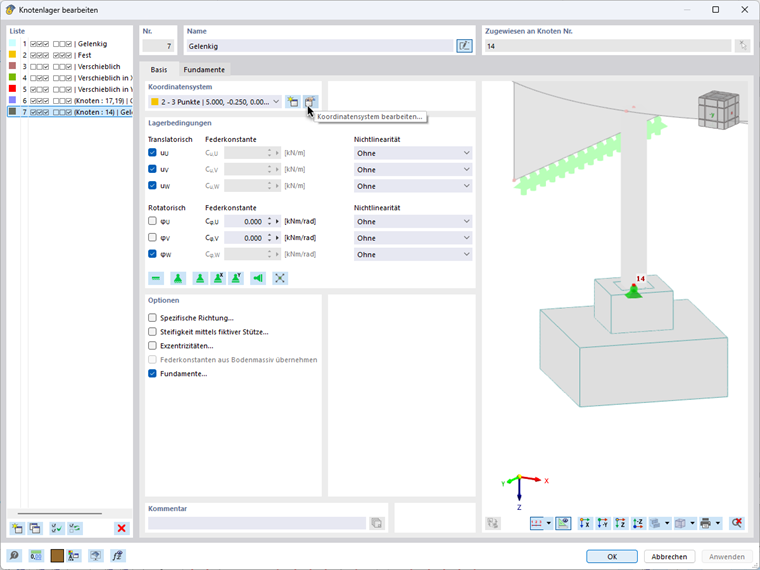

Rotace základu přes ložisko uzlu
Rotace základu kolem osy Z se provádí pomocí lokálního souřadného systému příslušného ložiska uzlu.
K tomu je třeba vytvořit uživatelsky definovaný lokální souřadný systém a přiřadit jej ložisku uzlu.
Základ přebírá orientaci tohoto lokálního souřadného systému. Přímá rotace základu není předpokládána. Podmínkou pro použití je, že lokální osa Z ložiska uzlu probíhá rovnoběžně s globální osou Z.
Orientace sloupu nemá vliv na orientaci základu. Rotace sloupu kolem globální osy Z může probíhat nezávisle na základu a není pro dimenzování základu bezpodmínečně nutná, přičemž pro použití základů se předpokládá orientace sloupu rovnoběžná s globální osou Z.
