Uma vez que todas as superfícies do modelo têm a mesma espessura, seria suficiente utilizar um tipo de espessura. No entanto, têm de ser definidos dois tipos - um para as placas e outro para as paredes. Isto torna mais fácil modificar globalmente a espessura de lajes ou paredes, tais como B. é necessário para o dimensionamento. Além disso, pode ser útil na verificação dos resultados.

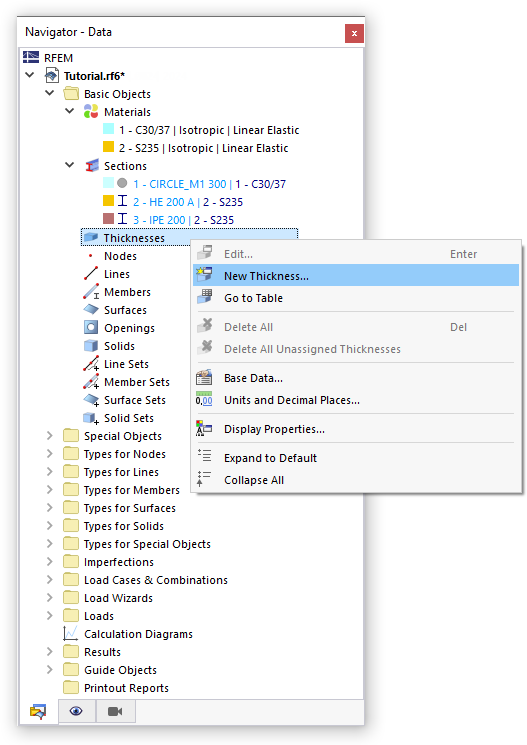

Faça duplo clique na entrada Espessuras no Navegador (ver ).

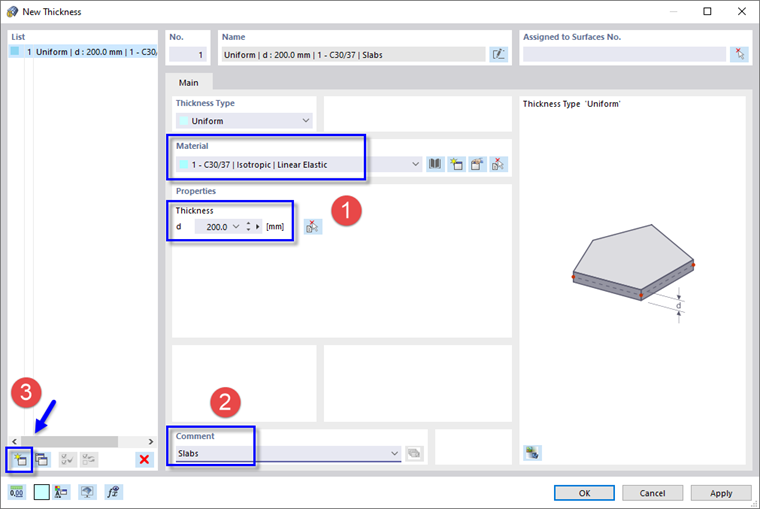

Certifique -se de que C30/37 está definido. Em seguida, insira 200 mm para definir a espessura (1). Na área ' Comentário ', pode introduzir Placas para descrever o tipo de espessura (2).
Para continuar, clique no botão
no canto inferior esquerdo da caixa de diálogo (3).

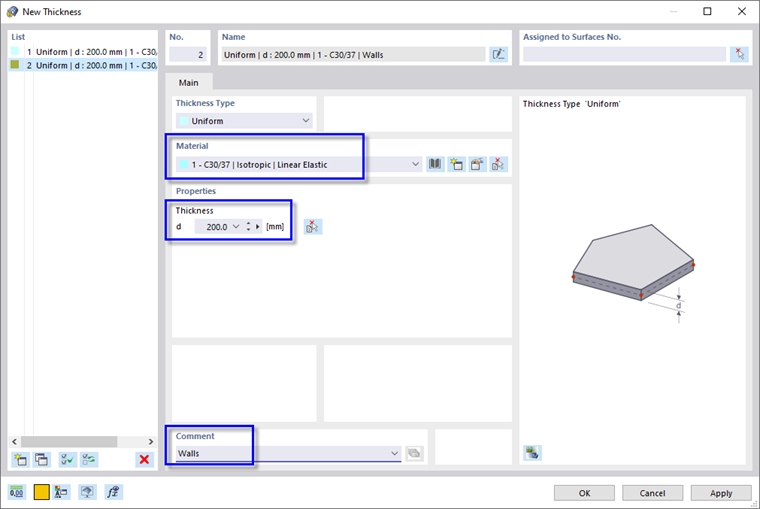

Certifique -se de que o material está definido para C30/37 . Em seguida, insira 200 mm novamente. Para o segundo tipo, insira o comentário ' Paredes na área '.
Clique em OK para guardar os dados.

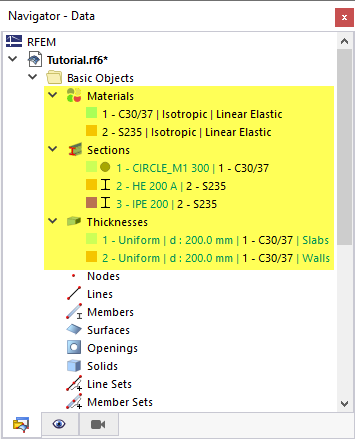

Agora todos os tipos básicos de objetos estão definidos. Nos próximos passos, você pode criar os objetos geométricos do modelo.
