Da alle Flächen des Modells die gleiche Dicke haben, würde es ausreichen, einen Dickentyp zu verwenden. Dennoch sind zwei Typen zu definieren – einer für die Decken und einer für die Wände. Dadurch ist es einfacher, beispielsweise die Dicke von Decken oder Wänden global zu ändern, je nach dem wie es die Bemessung erfordert. Außerdem kann es bei der Überprüfung der Ergebnisse hilfreich sein.

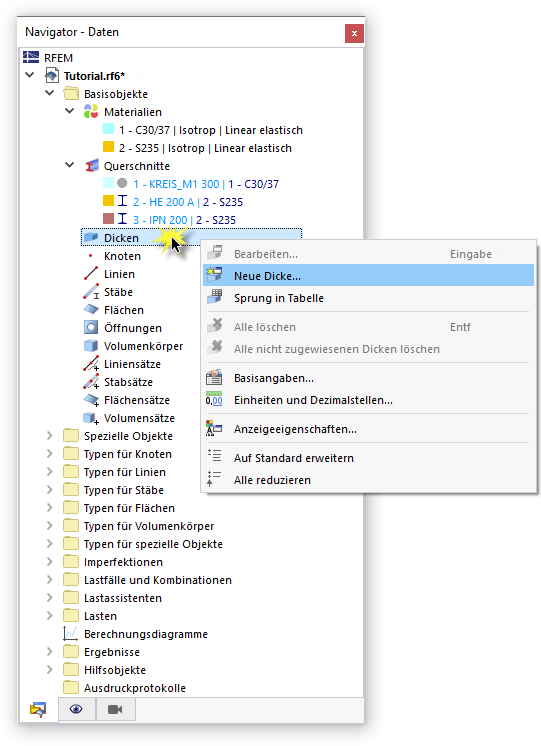

Doppelklicken Sie im Navigator auf den Eintrag Dicken (siehe Navigator - Daten ).

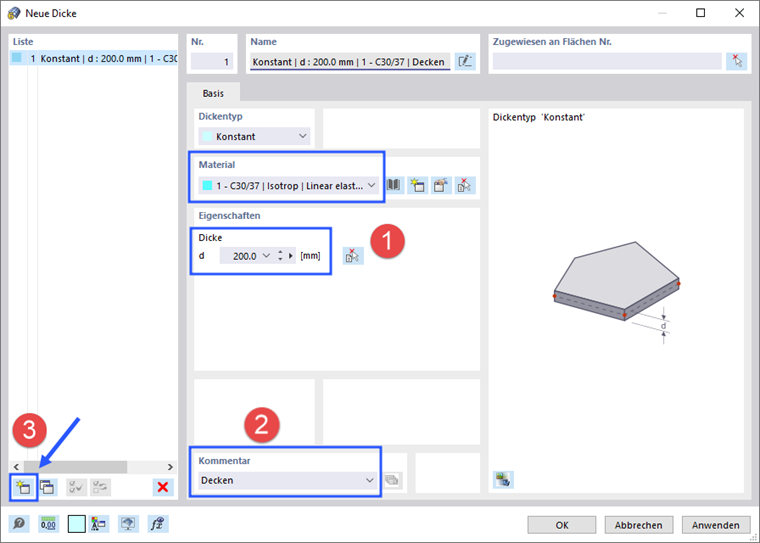

Vergewissern Sie sich, dass C30/37 eingestellt ist. Geben Sie dann 200 mm ein, um die Dicke zu definieren (1). Im Feld 'Kommentar' können Sie Decken eingeben, um den Dickentyp zu kennzeichnen (2).
Um fortzufahren, klicken Sie links unten im Dialog auf die Schaltfläche
(3).

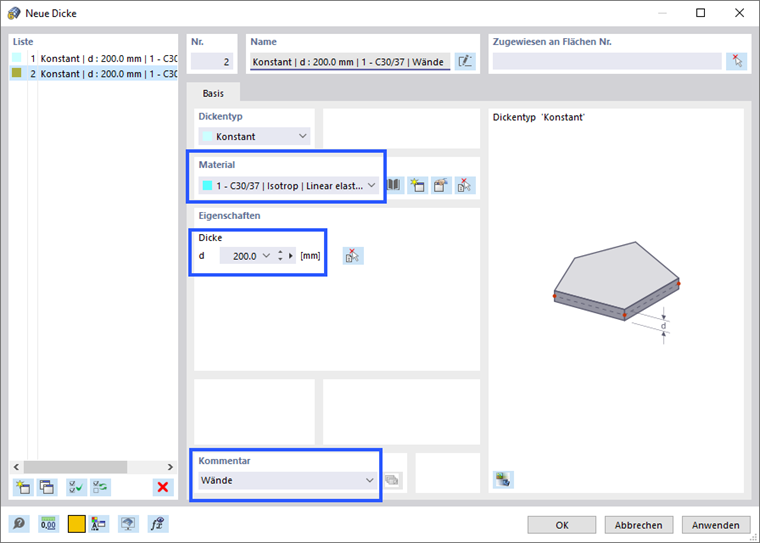

Stellen Sie sicher, dass bei dem Material C30/37 eingestellt ist. Geben Sie dann wieder 200 mm ein. Für den zweiten Typ geben Sie Wände im Feld 'Kommentar' ein.
Klicken Sie auf OK, um die Daten zu speichern.

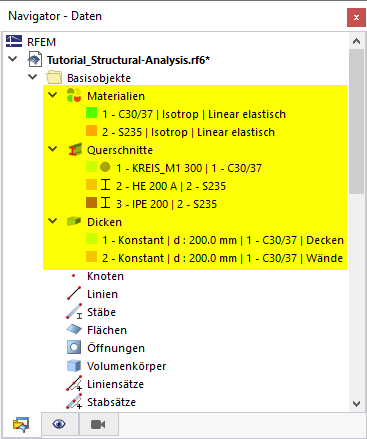

Damit sind alle grundlegenden Typen der Objekte festgelegt. In den nächsten Schritten können die geometrischen Objekte des Modells erstellt werden.
