模态分析
为进行地震分析而定义的第一个荷载工况是模态分析。 由此确定固有振动值,包括固有频率、振型、模态质量和有效模态质量系数。

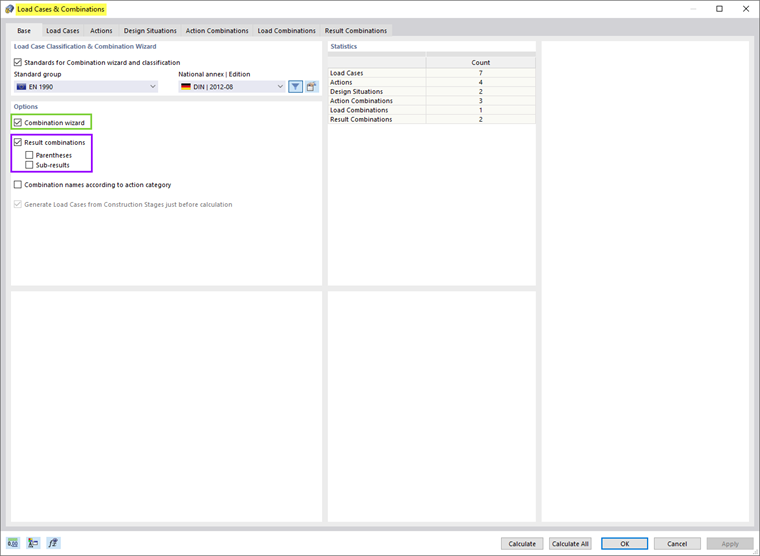

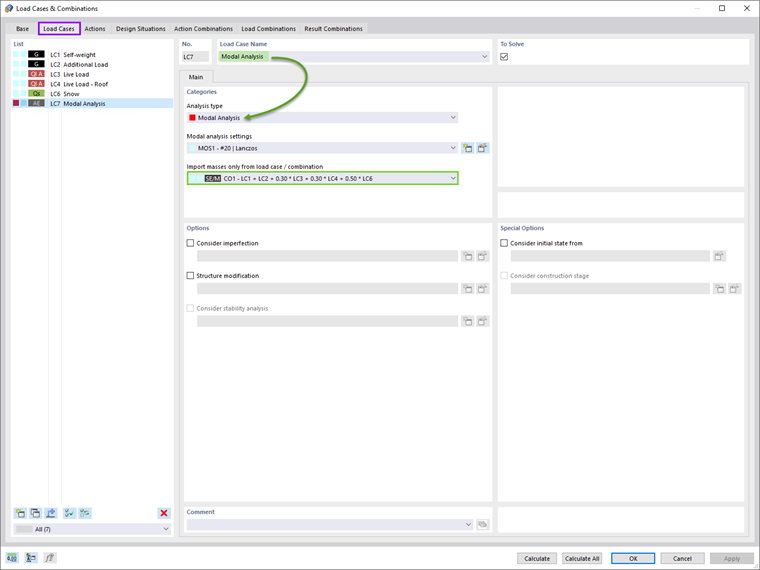

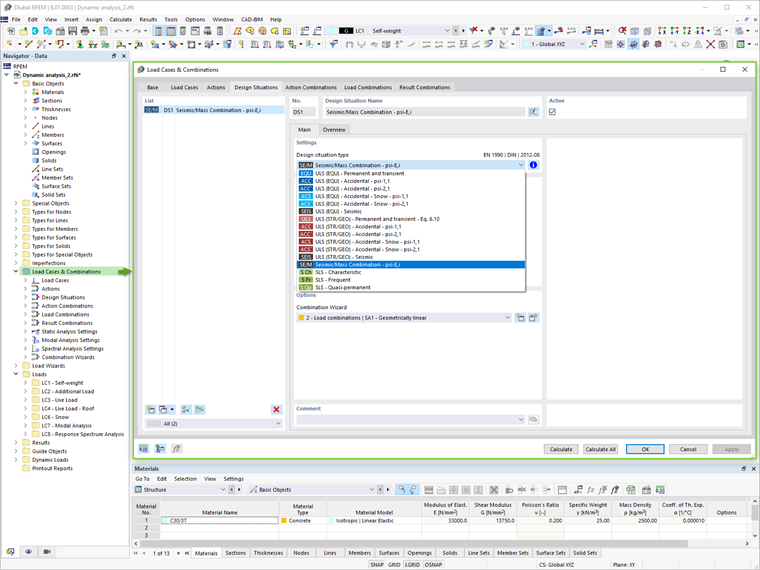

在RFEM 6中,如果激活组合向导选项,则可以自动生成该分析的质量组合(图1)。 这样就可以定义地震/质量组合类型的设计状况(图2)。 这样,根据所选设计标准的质量组合将可作为荷载组合使用,并可用作模态分析的输入(图 3)。

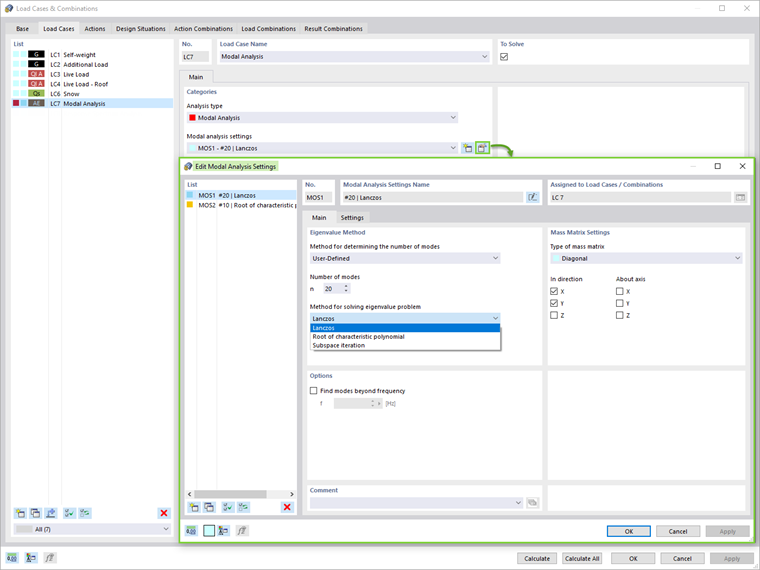

求解特征值问题的方法、质量矩阵的类型和质量转换类型可以在模态分析设置中轻松调整(图4)。 此外,用户可以直接设置振型的数量,或者自动设置,直到达到分配的最大固有频率。 在模态分析设置中也可以选择忽略质量。
反应谱分析

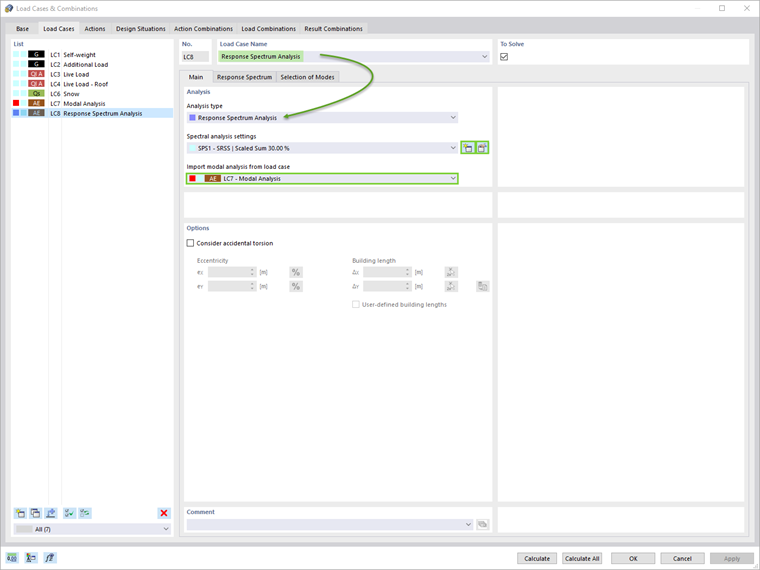

一旦定义了模态分析类型的荷载工况,就可以为反应谱分析创建一个新的荷载工况。 此时可以导入相关荷载工况的模态分析(图5)。

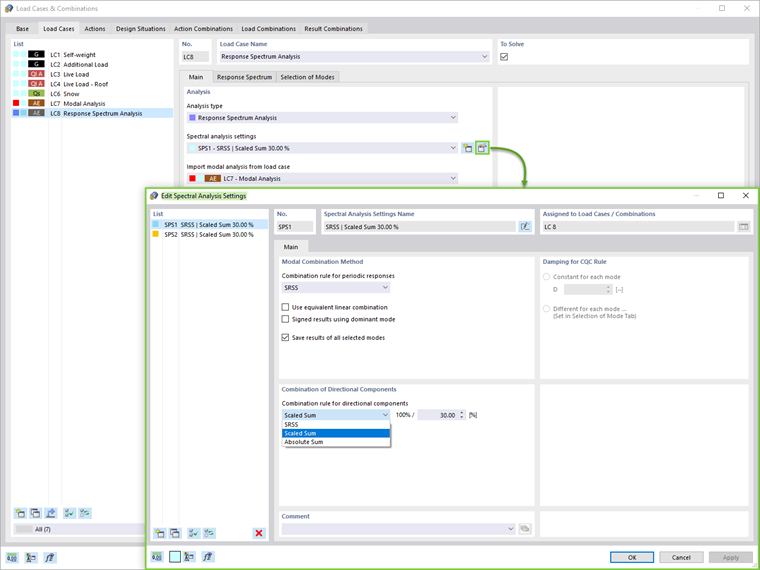

模态组合法(SRSS、CQC、绝对和)和方向分量的组合规则(比例和或绝对和)可以在谱分析设置中定义(图6)。 也可以通过设置偏心距和建筑长度来考虑偶然扭转。

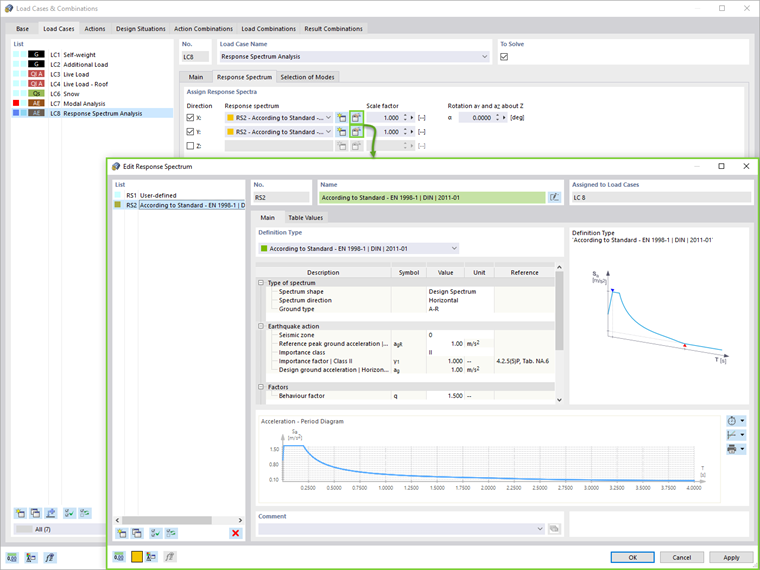

接下来,需要分配如图 7 所示的反应谱。 X、Y 和 Z 方向的反应谱可以由用户自定义,也可以由加速度曲线生成,也可以根据模型基础数据中的标准生成。 在该荷载工况中,可以在相应的选项卡中选择感兴趣的模态。

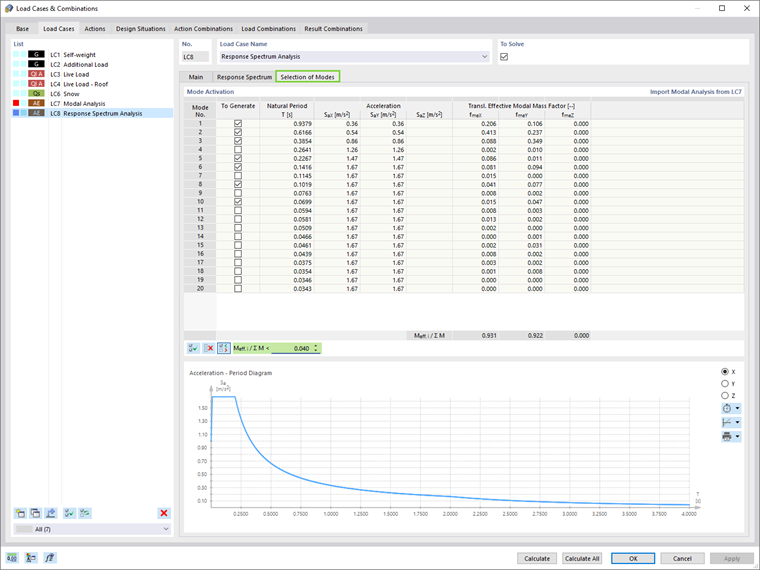

除了显示每个模态的固有周期和加速度外,还会显示有效模态质量系数。 如图 8 所示,这样可以设置有效模态质量系数的标准,并相应地过滤模态。
结果输出

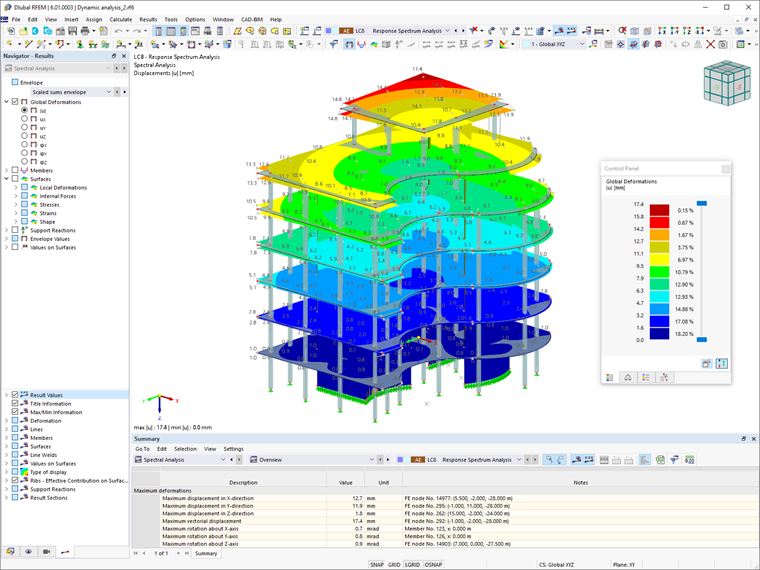

通过导航器的结果选项卡可以直接显示每个方向的光谱分析结果以及结果包络线(图9)。 更详细的结果见表格部分。
最后,为了设计目的,可以将谱分析与其他荷载组合成一个结果组合。 在荷载工况和组合的基础数据中选择该选项,可以自动生成结果组合(图1)。

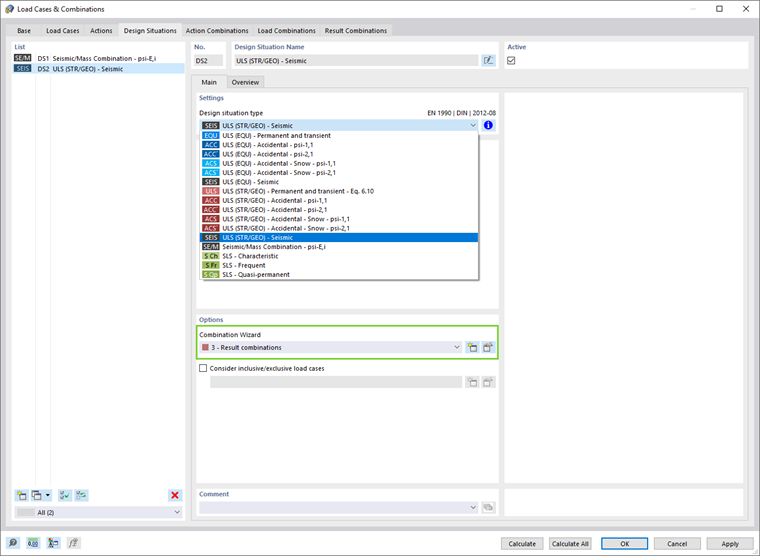

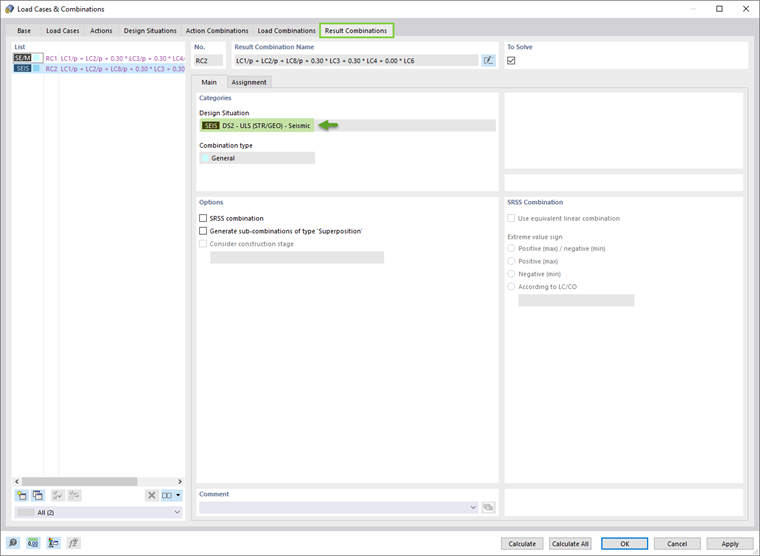

因此,用户只需创建一个 ULS (STR/GEO) – 地震类型的设计状况,然后在组合向导中选择结果组合,如图 10 所示。 这样,程序会自动生成最大地震荷载的结果组合,用于结构设计(图 11)。

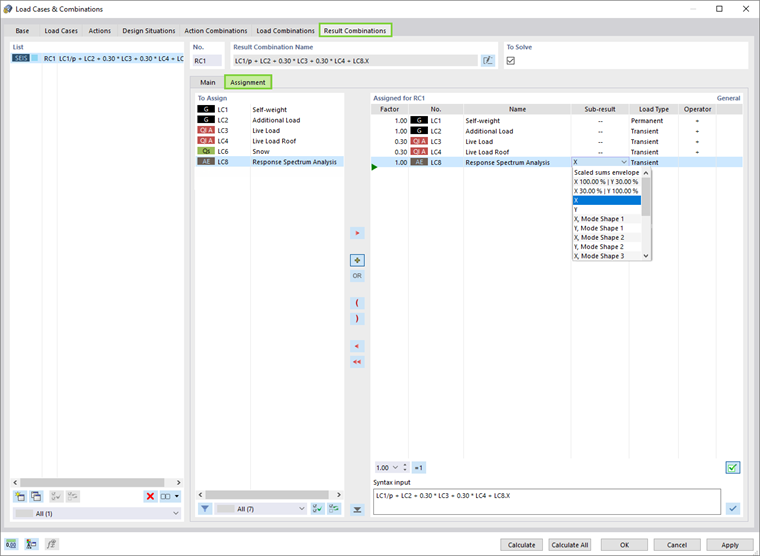

如果勾选了子结果选项,则可以将荷载工况分配到结果组合中,如图 12 所示。
最后的评论
对于在 RFEM 6 中进行地震动力分析,可以使用“模态分析”和“反应谱分析”模块。 首先,需要一个模态分析类型的荷载工况来获得自振值。
该分析的质量组合可以使用组合向导自动生成。 然后将该荷载工况导入到反应谱分析中,在该荷载工况中可以分配反应谱并选择感兴趣的模态。
在完成谱分析并准备好结果后,作为该工作流程的最后一步,应该定义设计的结果组合。 在 RFEM 6 中可以完全自动生成相关的结果组合。 最后,计算结果可以用于结构构件的设计。
