Analiza modalna
Pierwszym przypadkiem obciążenia, który zostanie zdefiniowany w celu przeprowadzenia analizy sejsmicznej, jest analiza modalna. W rezultacie wyznaczane są wartości dotyczące zagadnienia drgań własnych, takie jak częstotliwości drgań własnych, kształty drgań własnych, masy modalne i efektywne współczynniki mas modalnych.

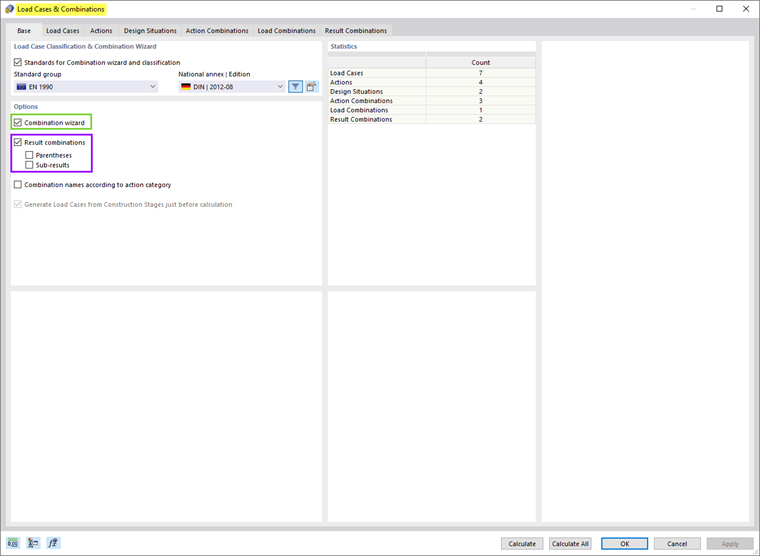

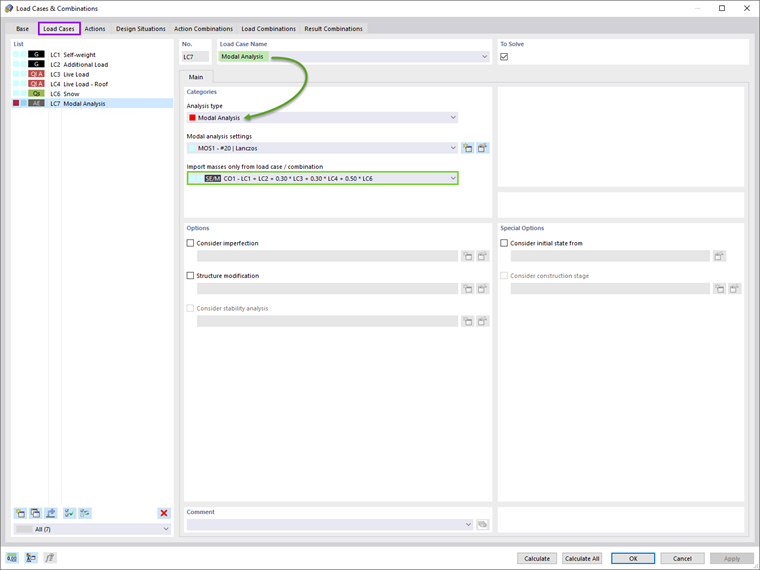

W programie RFEM 6 kombinacja mas dla tej analizy może zostać wygenerowana automatycznie, jeżeli zostanie aktywowany Kreator kombinacji (rysunek 1). Pozwala to na zdefiniowanie sytuacji obliczeniowej typu Trzęsienie ziemi/masa (rysunek 2). Tym samym kombinacja mas zgodnie z wybraną normą obliczeniową jest dostępna jako kombinacja obciążeń i może być wykorzystana jako dane wejściowe do analizy modalnej (Rysunek 3).

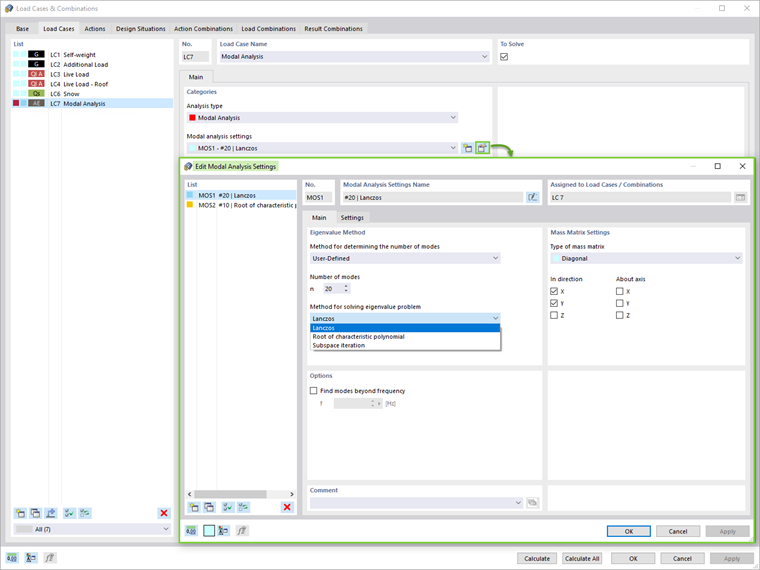

Metodę rozwiązywania problemu wartości własnych, typ macierzy mas i typ konwersji masy można łatwo dostosować w ustawieniach analizy modalnej (Rysunek 4). Ponadto użytkownik może ustawić ilość postaci drgań bezpośrednio lub automatycznie, aż wyliczona zostanie maksymalna częstotliwość drgań własnych. Opcja pominięcia mas jest również dostępna w ustawieniach analizy modalnej.
analiza spektrum odpowiedzi

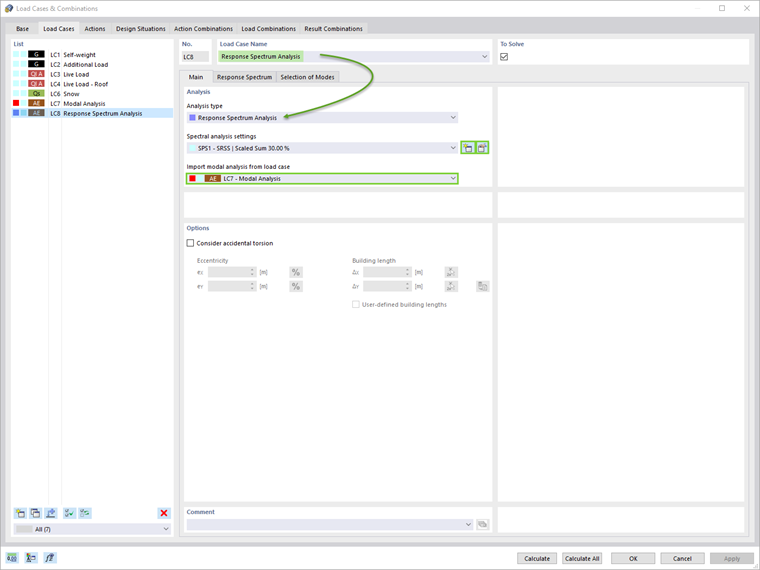

Po zdefiniowaniu przypadku obciążenia o typie analiza modalna można utworzyć nowy przypadek obciążenia do celów analizy spektrum odpowiedzi. W tym miejscu można zaimportować analizę modalną z odpowiedniego przypadku obciążenia (Rysunek 5).

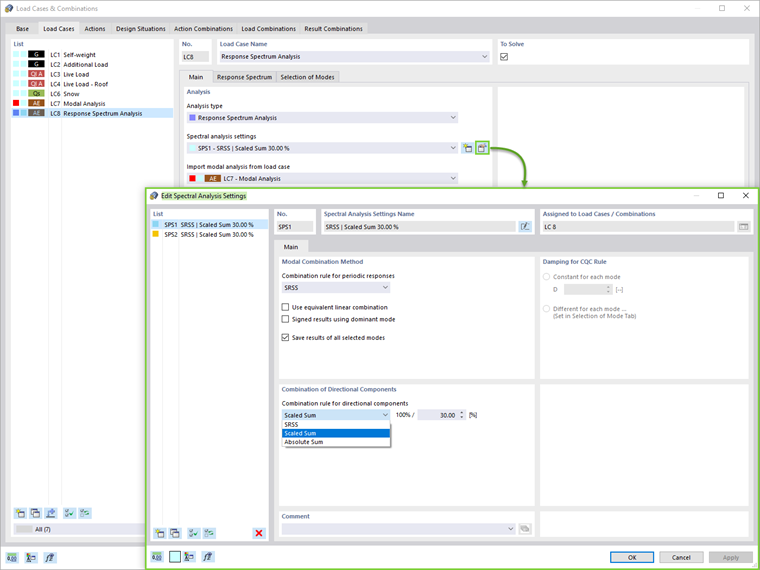

Superpozycja analizy modalnej (SRSS, CQC, suma bezwzględna) oraz Kombinacja składowych kierunkowych (suma skalowana lub suma bezwzględna) mogą być zdefiniowane w ustawieniach analizy widma (rysunek 6). Wpływy od przypadkowego skręcania można uwzględnić również poprzez ustawienie mimośrodu i długości budynku.
Następnie należy przypisać spektrum odpowiedzi, jak pokazano na rysunku 7. Widma odpowiedzi w kierunkach X, Y i Z mogą być zdefiniowane przez użytkownika, wygenerowane na podstawie akcelerogramu lub zgodnie z normą ustawioną w danych bazowych modelu. W tym przypadku obciążenia można wybrać stosowne postacie drgań własnych w odpowiedniej zakładce.

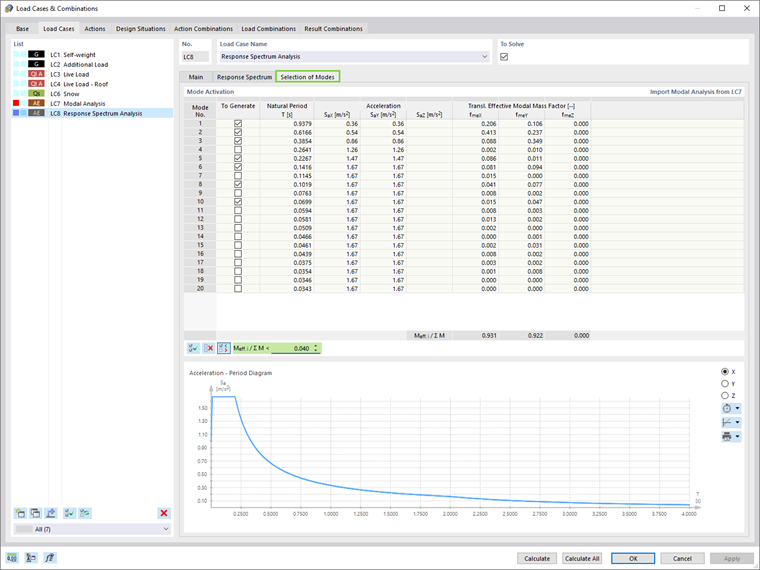

Oprócz okresu drgań własnych i przyspieszenia poszczególnych postaci, wyświetlany jest efektywny współczynnik masy modalnej. Jak pokazano na rysunku 8, możliwe jest ustawienie kryterium dla efektywnego współczynnika masy modalnej i odpowiednie przefiltrowanie postaci.
Wyniki

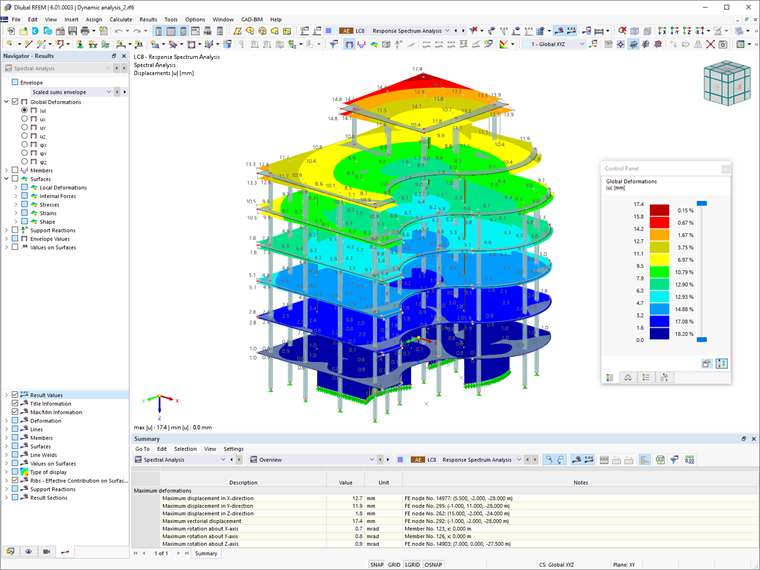

Wyniki analizy spektralnej w każdym kierunku oraz obwiednię wyników można wyświetlić bezpośrednio w nawigatorze w zakładce Wyniki (zdjęcie 9). Bardziej szczegółowe wyniki można znaleźć w widoku tabeli.
Na koniec, analizę spektralną można połączyć z innymi obciążeniami, aby utworzyć kombinację wyników do celów obliczeniowych. Automatyczne generowanie kombinacji wyników jest możliwe po zaznaczeniu tej opcji w danych bazowych Przypadków obciążeń i kombinacji (rys. 1).

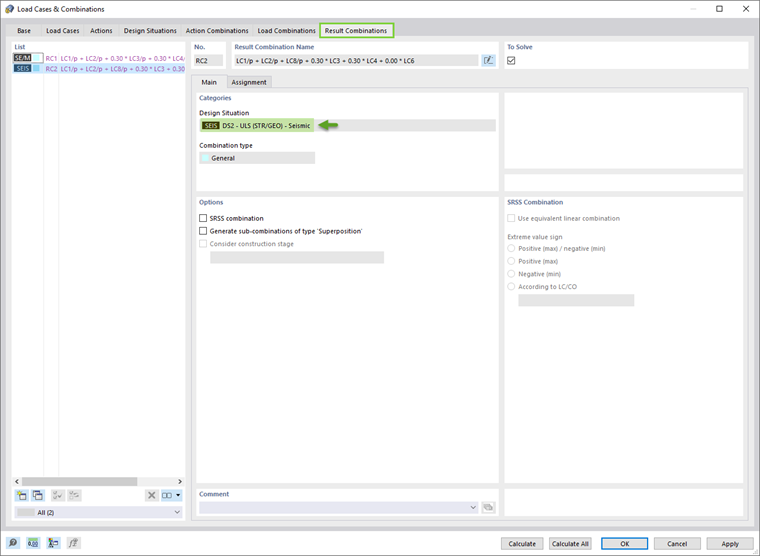

W związku z tym, jedynym działaniem wymaganym przez użytkownika jest utworzenie sytuacji obliczeniowej typu SGN (STR/GEO) - Sejsmiczna i wybranie kombinacji wyników w Kreatorze kombinacji , jak pokazano na rys. 10. W ten sposób program automatycznie generuje kombinacje wyników z maksymalnymi obciążeniami sejsmicznymi, które są wykorzystywane do wymiarowania konstrukcji (Rysunek 11).

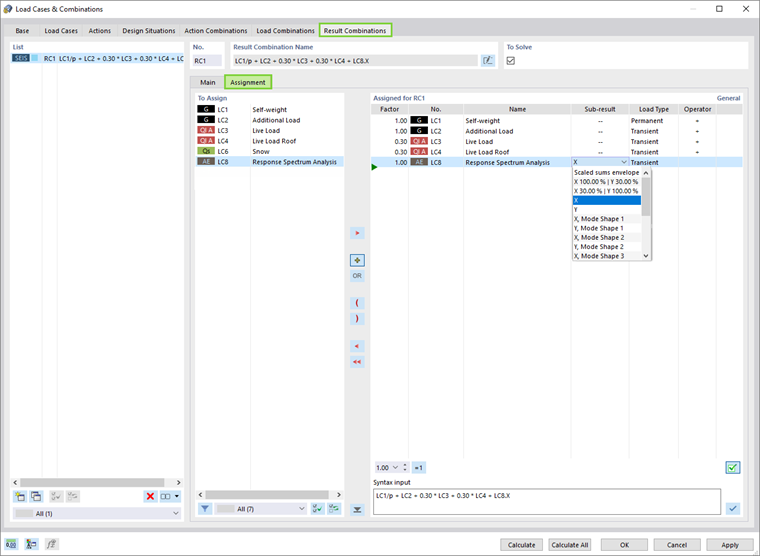

Jeżeli opcja Wyniki częściowe jest aktywna, przypadki obciążeń można przypisać do kombinacji wyników, jak pokazano na rysunku 12.
Uwagi końcowe
Do analizy sejsmicznej w programie RFEM 6 dostępne są rozszerzenia Analiza modalna i Analiza spektrum odpowiedzi. Najpierw wymagany jest przypadek obciążenia typu analiza modalna, aby uzyskać wartości drgań własnych.
Kombinację mas dla tej analizy można wygenerować automatycznie za pomocą Kreatora kombinacji. Ten przypadek obciążenia jest następnie importowany do przypadku obciążenia analizy spektrum odpowiedzi, w którym można przypisać spektrum odpowiedzi i wybrać interesujące go postacie obciążenia.
Po przeprowadzeniu analizy spektralnej i udostępnieniu wyników ostatnim krokiem jest zdefiniowanie kombinacji wyników do obliczeń. W programie RFEM 6 odpowiednia kombinacja wyników może zostać wygenerowana w pełni automatycznie. Wreszcie, wyniki mogą być wykorzystane do wymiarowania elementów konstrukcyjnych.
