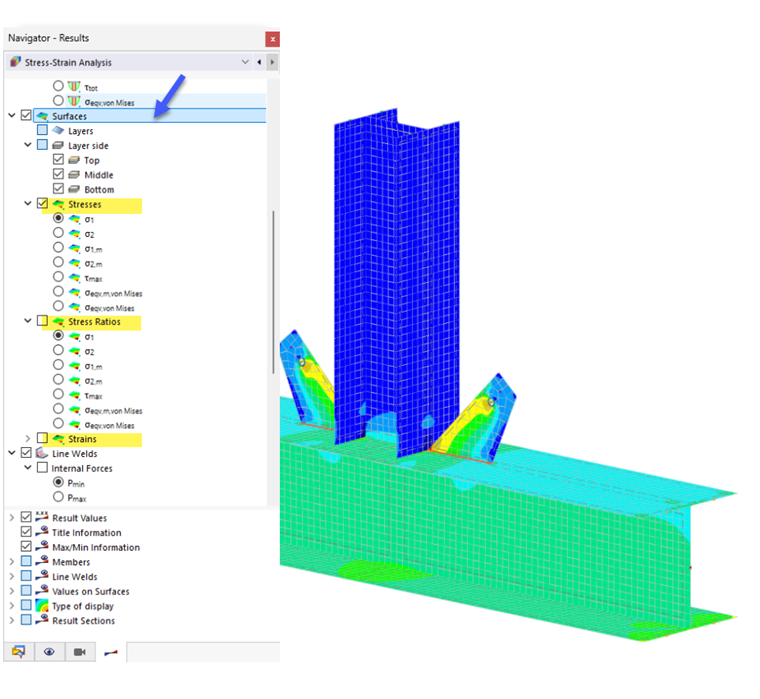

Dans le « Navigateur - Résultats », définissez les contraintes, ratios de contrainte, intervalles de contrainte ou déformations que vous souhaitez afficher graphiquement sur les surfaces.
Les valeurs du type de résultat sélectionné sont affichées en couleur pour chaque position de surface. Dans le panneau de contrôle, vous pouvez voir les attributions de couleur des contraintes, des ratios de contraintes, des intervalles ou des déformations.
Couches et côtés de couches
Pour chaque type de contrainte, vous pouvez sélectionner les résultats pour la position dans la section de surface où la contrainte agit : Haut, Milieu ou Bas. Les trois cases sont cochées par défaut : ainsi, l’enveloppe est affichée à partir des valeurs maximales de chaque côté de couche.

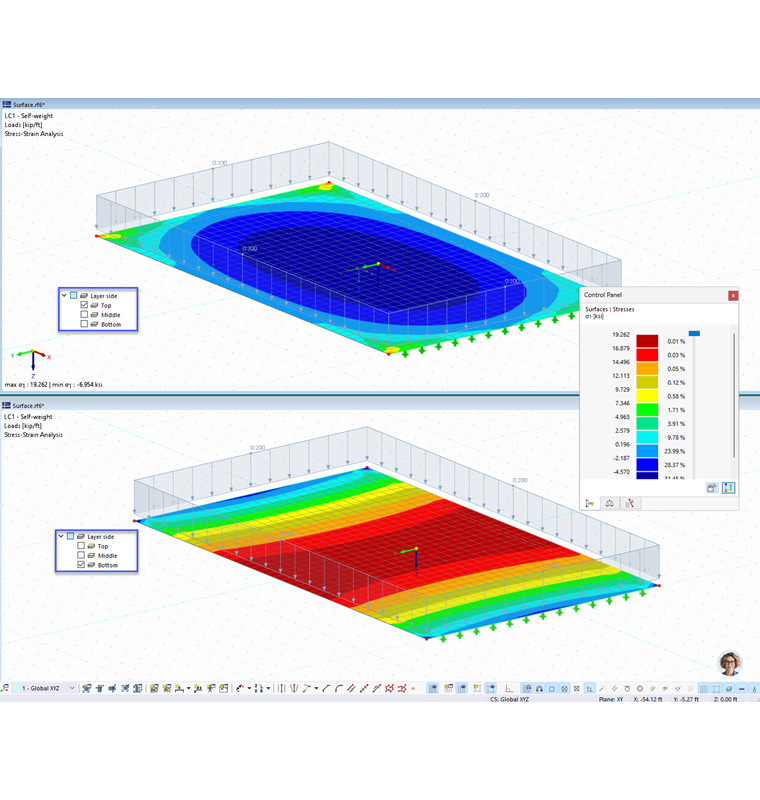

Si vous souhaitez vérifier les contraintes d’un côté spécifique, décochez les cases non pertinentes. La figure suivante affiche les contraintes normales sur les faces supérieure et inférieure d’une dalle unidirectionnelle.

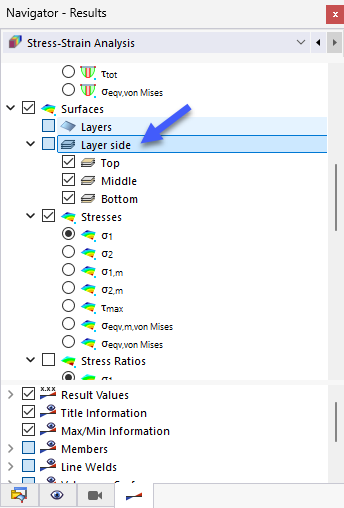

Si vous avez défini une surface via des éléments de couche à l’aide du module complémentaire Surfaces multicouches, les contraintes de chaque couches peuvent être affichées.
Déformations

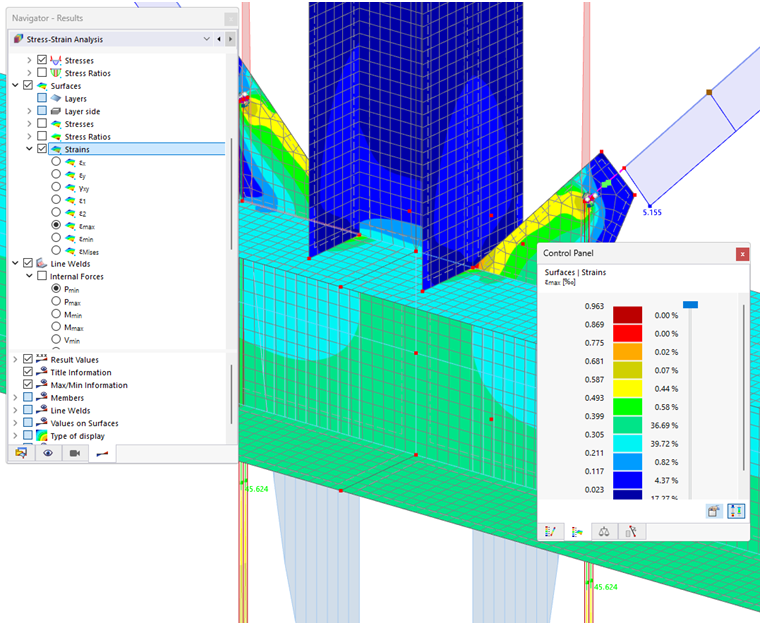

Si vous avez coché la case Analyse de déformation dans la boite de dialogue Paramètres globaux, vous pouvez vérifier les déformations des surfaces graphiquement.
À nouveau, vous pouvez afficher les résultats pour chaque côté de couche.
Valeurs sur les surfaces
La catégorie « Valeurs sur les surfaces » à la fin de la zone de navigation supérieure offre différentes options pour afficher les valeurs de résultats sur les surfaces.
Ces fonctions sont décrites dans le chapitre Valeurs de résultats sur les surfaces du manuel de RFEM. Vous pouvez également les utiliser pour évaluer l’analyse contrainte-déformation.

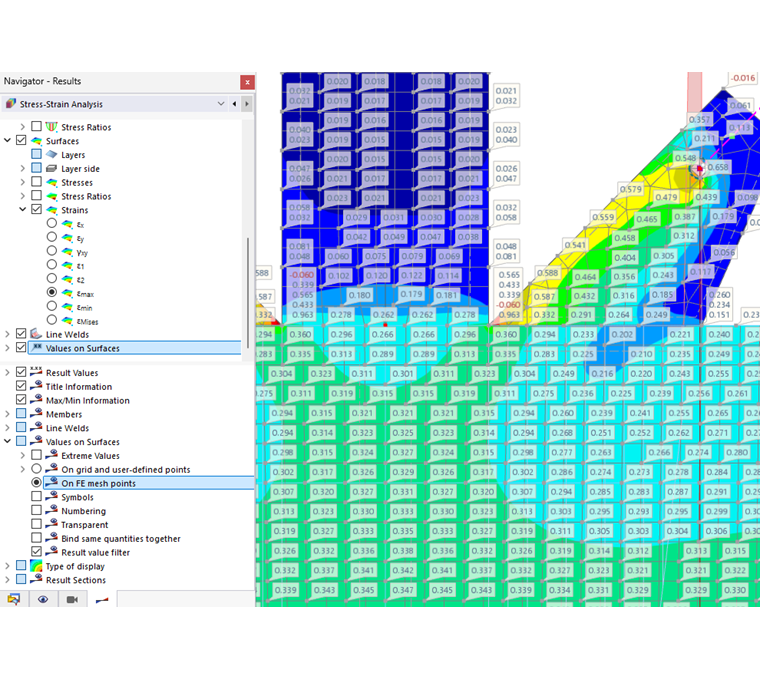

L’option Sélection actuelle affiche les valeurs du type de contrainte ou de déformation que vous avez définies ci-dessus dans le navigateur. Les valeurs de résultat dans les points de grille ou de maillage EF réglables dans la zone inférieure du navigateur correspondent donc aux gradients de surface (voir l'image ci-dessus).

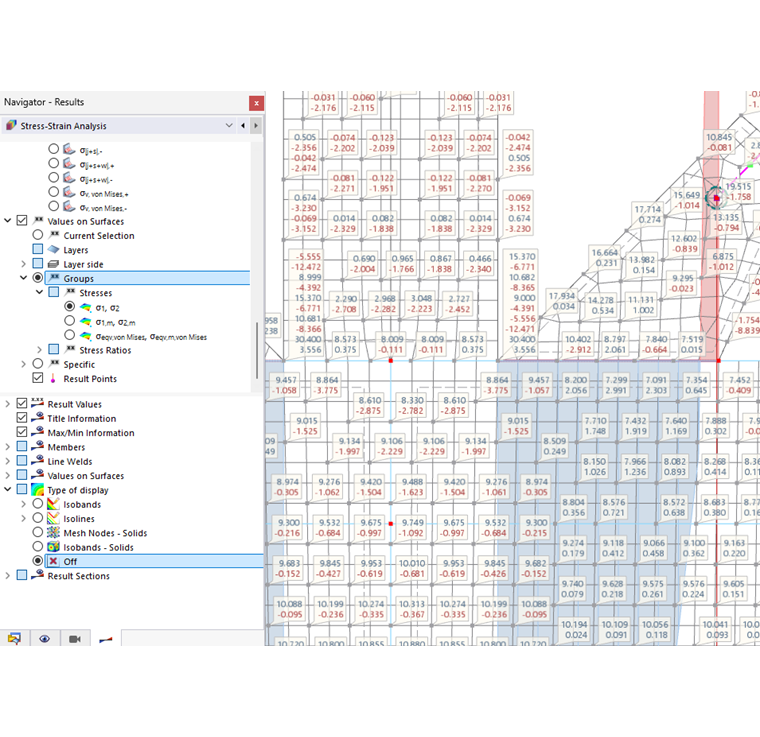

L’option Groupes permet d’afficher les résultats pour des directions de contrainte spécifiques. Avec ce type d'affichage, il est déconseillé d’afficher les diagrammes de résultats. Pour ce faire, sélectionnez l’option d’affichage « Désactivé » dans la partie inférieure du navigateur.
Utilisez l’option Spécifique pour définir les types de résultats pour les valeurs de contrainte ou de déformation.
